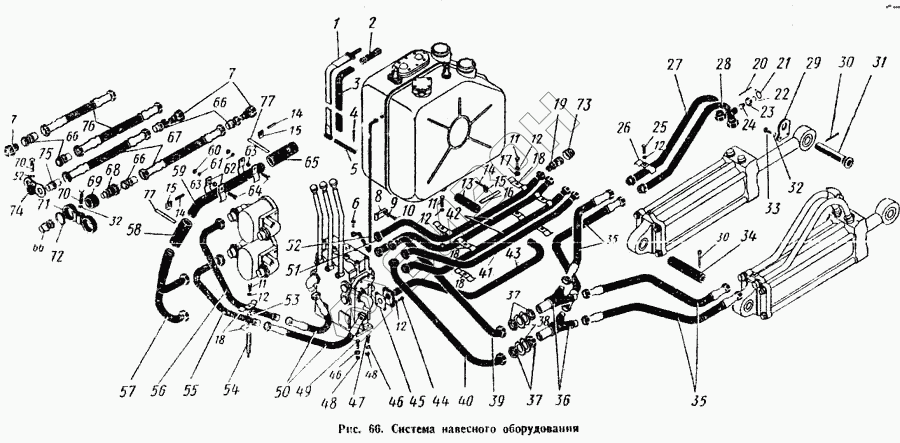

Графический каталог запасных частей к технике: ПТЗ К-700. Система навесного оборудования
1
2
3
4
5
6
7
7
9
10
11
11
11
12
12
12
12
12
13
14
14
14
15
15
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
34
35
35
36
37
37
38
39
40
41
42
43
44
45
46
46
47
48
48
49
50
51
52
52
54
55
56
57
58
59
60
61
62
63
63
64
65
66
66
66
66
67
68
69
70
70
71
72
73
74
75
76
77
77
538
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.46.00.000-4 | 700.46.00.000-4 | Система навесного оборудование |
Загрузка ...
|
|
| 700.46.16.170-7 | 700.46.16.170-7 | Муфты разрывные в сборе |
Загрузка ...
|
|
| Хомутик подвесной ХО-6Х7 одноместный | Хомутик подвесной ХО-6Х7 одноместный | Хомутик подвесной ХО-6Х7 одноместный |
Загрузка ...
|
|
| 1 | 700.46.00.160 | Лента в сборе |
Загрузка ...
|
|
| 2 | 700.46.00.150 | Стяжка |
Загрузка ...
|
|
| 3 | 700.46.00.022-1 | Прокладка |
Загрузка ...
|
|
| 4 | Шплинт 2,5Х25-001 ГОСТ 397-66 | Шплинт 2,5Х25-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 5 | 700.46.00.064 | Палец |
Загрузка ...
|
|
| 6 | 700.46.00.093 | Болт зажимной |
Загрузка ...
|
|
| 7 | 700.46.16.740 | Клапан запорного устройства для шлангов д. 16 мм |
Загрузка ...
|
|
| 9 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 10 | 5олт М6Х12-021 ГОСТ 7305-62 | 5олт М6Х12-021 ГОСТ 7305-62 |
Загрузка ...
|
|
| 11 | Болт М8Х40-021 ГОСТ 7311-62 | Болт М8Х40-021 ГОСТ 7311-62 |
Загрузка ...
|
|
| 12 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 13 | Рукав 1У32- 15Х160 ТУ 1707-62 ГКСМ по хи | Рукав 1У32- 15Х160 ТУ 1707-62 ГКСМ по химии |
Загрузка ...
|
|
| 14 | Шплинт ХШ | Шплинт ХШ |
Загрузка ...
|
|
| 15 | Рамка ХР | Рамка ХР |
Загрузка ...
|
|
| 16 | Лента ХЛ-375 | Лента ХЛ-375 |
Загрузка ...
|
|
| 17 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 18 | 700.46.00.067-1 | Скоба |
Загрузка ...
|
|
| 19 | 700.46.16.730 | Клапан запорного устройства для шлангов д. 16 мм |
Загрузка ...
|
|
| 20 | 700.14.00.053 | Звено цепочки |
Загрузка ...
|
|
| 21 | 700.46.00.056-1 | Крючок |
Загрузка ...
|
|
| 22 | 700.46.29.032 | Скобка |
Загрузка ...
|
|
| 23 | 700.46.16.075-1 | Гайка накидная |
Загрузка ...
|
|
| 24 | 700.46.16.136 | Заглушка |
Загрузка ...
|
|
| 25 | Болт М8Х16-021 ГОСТ 7308-62 | Болт М8Х16-021 ГОСТ 7308-62 |
Загрузка ...
|
|
| 26 | 700.46.00.065 | Планка |
Загрузка ...
|
|
| 27 | 700.46.16.450-1 | Труба в сборе |
Загрузка ...
|
|
| 28 | 700.46.16.550-1 | Труба (в сборе с деталями поз. 20-24) |
Загрузка ...
|
|
| 29 | 700.46.00.077 | Флажок |
Загрузка ...
|
|
| 30 | Шплинт 6,3Х70-001 ГОСТ 397-66 | Шплинт 6,3Х70-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 31 | 700.46.00.076-1 | Ось |
Загрузка ...
|
|
| 32 | Шайба пружинная 16Н ГОСТ 6402-61 | Шайба пружинная 16Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 33 | Болт М16Х32-021 ГОСТ 7808-62 | Болт М16Х32-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 34 | 700.46.28.066 | Ось главного рычага |
Загрузка ...
|
|
| 35 | 700.46.16.660-02 | Рукав в сборе |
Загрузка ...
|
|
| 36 | 700.46.16.142 | Тройник |
Загрузка ...
|
|
| 37 | 700.46.00.082 | Гайка |
Загрузка ...
|
|
| 38 | 700.46.00.068 | Шайба |
Загрузка ...
|
|
| 39 | 700.46.16.630 | Труба в сборе |
Загрузка ...
|
|
| 40 | 700.46.16.600 | Труба в сборе |
Загрузка ...
|
|
| 41 | 700.46.16.690-01 | Труба а сборе |
Загрузка ...
|
|
| 42 | 700.46.16.690-02 | Труба в сборе |
Загрузка ...
|
|
| 43 | 700.46.16.620 | Труба а сборе |
Загрузка ...
|
|
| 44 | Болт М8Х20-021 ГОСТ 7308-62 | Болт М8Х20-021 ГОСТ 7308-62 |
Загрузка ...
|
|
| 45 | 700.46.11.058 | Прокладка |
Загрузка ...
|
|
| 46 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 47 | Болт М12Х35-021 ГОСТ 7808-62 | Болт М12Х35-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 48 | Гайка М12-010 ГОСТ 5927-62 | Гайка М12-010 ГОСТ 5927-62 |
Загрузка ...
|
|
| 49 | Болт М12Х50-021 ГОСТ 7811-62 | Болт М12Х50-021 ГОСТ 7811- 62 |
Загрузка ...
|
|
| 50 | 700.46.16.670 | Рукав в сборе |
Загрузка ...
|
|
| 51 | 700.46.16.690-03 | Труба в сборе |
Загрузка ...
|
|
| 52 | 700.46.16.500-1 | Труба а сборе |
Загрузка ...
|
|
| 54 | 700.46.00.089 | Бонка |
Загрузка ...
|
|
| 55 | 700.46.16.680-01 | Труба в сборе |
Загрузка ...
|
|
| 56 | 700.46.16.680-02 | Труба в сборе |
Загрузка ...
|
|
| 57 | 700.46.16.580-1 | Труба в сборе |
Загрузка ...
|
|
| 58 | Рукав 4У48-15Х150 ТУ 1707-62 | Рукав 4У48-15Х150 ТУ 1707-62 |
Загрузка ...
|
|
| 59 | 700.46.16.173 | Труба |
Загрузка ...
|
|
| 60 | Гайка М10-011 ГОСТ 5927-62 | Гайка М10-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 61 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 62 | 700.46.00.084 | Скоба |
Загрузка ...
|
|
| 63 | 700.46.00.081 | Втулка |
Загрузка ...
|
|
| 64 | Болт М10Х45-021 ГОСТ 7311-62 | Болт М10Х45-021 ГОСТ 7311-62 |
Загрузка ...
|
|
| 65 | Рукав 4У 48-15Х200 ТУ 1707-62 | Рукав 4У 48-15Х200 ТУ 1707-62 |
Загрузка ...
|
|
| 66 | 700.46.16.650-1 | Переходник в сборе |
Загрузка ...
|
|
| 67 | 700.46.16.660-06 | Переходник в сборе |
Загрузка ...
|
|
| 68 | 700.46.16.160 | Муфта разрывная |
Загрузка ...
|
|
| 69 | 700.46.16.087 | Шарнир |
Загрузка ...
|
|
| 70 | Болт М16Х1,5Х50-021 ГОСТ 7811-62 | Болт М16Х1,5Х50-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 71 | 700.46.16.086 | Обойма шарниров |
Загрузка ...
|
|
| 72 | 700.46.16.088 | Кольцо стопорное |
Загрузка ...
|
|
| 73 | 700.46.16.192 | Колпачок |
Загрузка ...
|
|
| 74 | 700.46.16.700 | Стойка |
Загрузка ...
|
|
| 75 | 700.46.16.176 | Штуцер переходный |
Загрузка ...
|
|
| 76 | 70046.16.660-07 | Переходник в сборе |
Загрузка ...
|
|
| 77 | Лента ХЛ-500 | Лента ХЛ-500 |
Загрузка ...
|
|
| 538 | 700.34.00.021-1 | Втулка распорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
