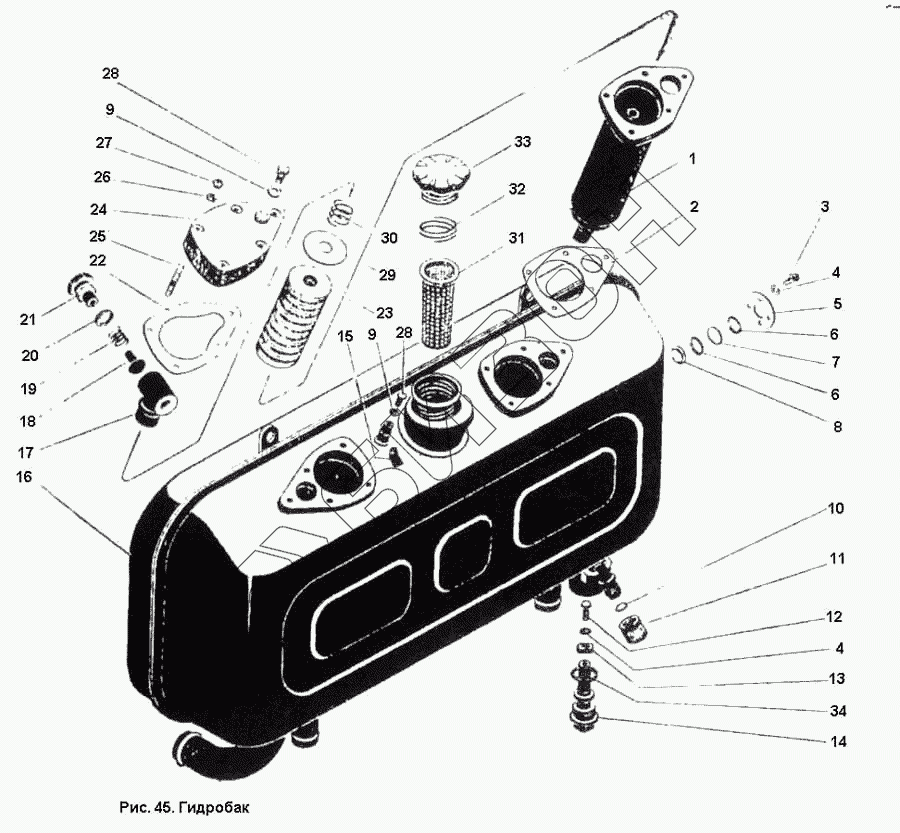

Графический каталог запасных частей к технике: ПТЗ К-701. Гидробак
1
2
3
4
4
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.46.14.000-3 | 700А.46.14.000-3 | Гидробак |
Загрузка ...
|
|
| 1 | 700А.46.14.260 | Корпус |
Загрузка ...
|
|
| 2 | 700А.46.14.101 | Прокладка |
Загрузка ...
|
|
| 3 | Болт М6Х16 ГОСТ 7808-70 | Болт М6Х16 ГОСТ 7808-70 |
Загрузка ...
|
|
| 4 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | 700А.46.14.088-1 | Фланец |
Загрузка ...
|
|
| 6 | Кольцо У-55Х50-3 ГОСТ 18829-73 | Кольцо У-55Х50-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 7 | 700А.46.14.075 | Стекло |
Загрузка ...
|
|
| 8 | 700А.46.14.076 | Отражатель |
Загрузка ...
|
|
| 9 | 700А.46.14.092 | Прокладка |
Загрузка ...
|
|
| 10 | 700А.46.14.078 | Прокладка |
Загрузка ...
|
|
| 11 | 700А.46.14.077 | Колпачок |
Загрузка ...
|
|
| 12 | Болт М6Х25 ГОСТ 7808-70 | Болт М6Х25 ГОСТ 7808-70 |
Загрузка ...
|
|
| 13 | 700.46.14.079-1 | Магнит |
Загрузка ...
|
|
| 14 | 700А.46.14.093 | Пробка |
Загрузка ...
|
|
| 15 | 700.46.14.084 | Ушко |
Загрузка ...
|
|
| 16 | 700А.46.14.170 | Гидробак |
Загрузка ...
|
|
| 17 | 700А.46.14.058-3 | Корпус |
Загрузка ...
|
|
| 18 | 700А.46.14.059 | Клапан |
Загрузка ...
|
|
| 19 | 700А.46.14.026 | Пружина |
Загрузка ...
|
|
| 20 | Кольцо У-0Х23-3 ГОСТ 18829-73 | Кольцо У-0Х23-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 21 | 700А.46.14.061 | Направляющая |
Загрузка ...
|
|
| 22 | 700А.46.14.065 | Прокладка |
Загрузка ...
|
|
| 23 | 700.17.16.170 | Секция фильтра в сборе |
Загрузка ...
|
|
| 24 | 700А.46.14.063-3 | Крышка |
Загрузка ...
|
|
| 25 | Шпилька М10Х55 ГОСТ 22034-76 | Шпилька М10Х55 ГОСТ 22034-76 |
Загрузка ...
|
|
| 26 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 27 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 |
Загрузка ...
|
|
| 28 | 700А.46.14.091 | Пробка |
Загрузка ...
|
|
| 29 | 700А.46.14.028 | Шайба |
Загрузка ...
|
|
| 30 | 700.46.14.013.1 | Пружина |
Загрузка ...
|
|
| 31 | 700А.46.14.210 | Фильтр |
Загрузка ...
|
|
| 32 | 700.46.14.017 | Пружина |
Загрузка ...
|
|
| 33 | 700А.46.14.160 | Крышка горловины |
Загрузка ...
|
|
| 34 | Кольцо У-40Х35-3 ГОСТ 18829-73 | Кольцо У-40Х35-3 ГОСТ 18829-73 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
