Графический каталог запасных частей к технике: ПТЗ К-701. Инструмент и принадлежности
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
15
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|

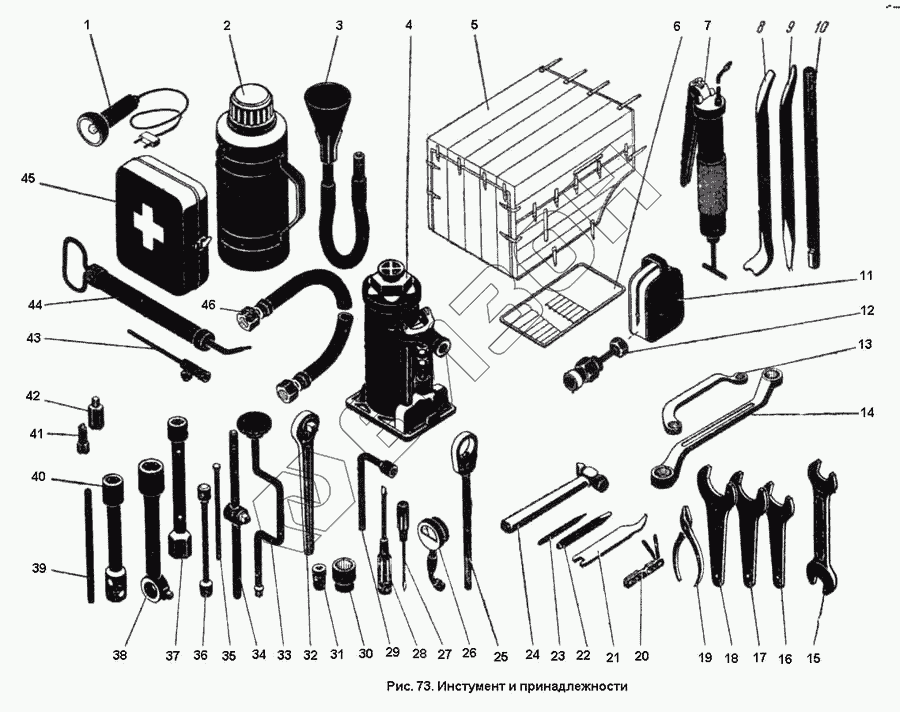

| 701.39.00.000-1 | 701.39.00.000-1 | Размещение инструмента и принадлежностей |
Загрузка ...
|
|
| 1 | 700.37.00.540 | Лампа переносная |
Загрузка ...
|
|
| 2 | 700А.39.00.050 | Термос Т-3 |
Загрузка ...
|
|
| 3 | 700.39.09.040 | Воронка заправочная |
Загрузка ...
|
|
| 4 | 700.39.01.110 | Домкрат гидравлический |
Загрузка ...
|
|
| 5 | 700.39.14.000-1 | Чехол утеплительный |
Загрузка ...
|
|
| 6 | 236-3901552-Б2 | Сумка для инструмента в сборе |
Загрузка ...
|
|
| 7 | 700.39.11.30 | Шприц рычажно-плунжерный |
Загрузка ...
|
|
| 8 | 700.39.01.090 | Лопатка для монтажа шин |
Загрузка ...
|
|
| 9 | 700.39.01.016 | Лопатка для монтажа шин |
Загрузка ...
|
|
| 10 | 700.39.01.022 | Вороток |
Загрузка ...
|
|
| 11 | Аптечка для ремонта АРГ ГОСТ 5170-73 | Аптечка для ремонта АРГ ГОСТ 5170-73 |
Загрузка ...
|
|
| 12 | 700.39.24.050 | Шланг |
Загрузка ...
|
|
| 13 | 240-3901527 | Ключ накидной 14Х17 |
Загрузка ...
|
|
| 14 | Ключ 7811-02892 (17Х19) ГОСТ 2906-71 | Ключ 7811-02892 (17Х19) ГОСТ 2906-71 |
Загрузка ...
|
|
| 15 | Ключ7811-0027Д2 (13Х14) ГОСТ 2839-71 | Ключ7811-0027Д2 (13Х14) ГОСТ 2839-71 |
Загрузка ...
|
|
| 15 | 7811-0043-С-2 | Ключ гаечный с открытыми зевами двухсторонний (32Х36) |
Загрузка ...
|
|
| 15 | ИП-3901032 | Ключ 7811-0022С2 (14Х17) ГОСТ 2839-71 |
Загрузка ...
|
|
| 15 | 7811-0024-С-2 | Ключ гаечный с открытыми зевами двухсторонний (19Х22) |
Загрузка ...
|
|
| 15 | 236-3901520 | Ключ гаечный двухсторонний (24Х27) |
Загрузка ...
|
|
| 15 | Ключ 7811-0047Д1 (50Х55) ГОСТ 2839-71 | Ключ 7811-0047Д1 (50Х55) ГОСТ 2839-71 |
Загрузка ...
|
|
| 15 | Ключ 7811-0045Д1 (41Х46) ГОСТ 2839-71 | Ключ 7811-0045Д1 (41Х46) ГОСТ 2839-71 |
Загрузка ...
|
|
| 15 | Ключ 7811-0041Д2 (27Х30) ГОСТ 2839-71 | Ключ 7811-0041Д2 (27Х30) ГОСТ 2839-71 |
Загрузка ...
|
|
| 15 | Ключ 7811-0025Д2 (22Х24) ГОСТ 2839-71 | Ключ 7811-0025Д2 (22Х24) ГОСТ 2839-71 |
Загрузка ...
|
|
| 15 | Ключ 7811-0023Д2 (17Х19) ГОСТ 2839-71 | Ключ 7811-0023Д2 (17Х19) ГОСТ 2839-71 |
Загрузка ...
|
|
| 15 | ИП-3901026 | Ключ 7811-0004С2 (10Х12) ГОСТ 2839-71 |
Загрузка ...
|
|
| 15 | Ключ 7811-0003Д2 (8Х10) ГОСТ 2839-71 | Ключ 7811-0003Д2 (8Х10) ГОСТ 2839-71 |
Загрузка ...
|
|
| 16 | 700.39.24.012-1 | Ключ S = 32 |
Загрузка ...
|
|
| 17 | 700.39.24.012-2 | Ключ S = 41 |
Загрузка ...
|
|
| 18 | 700.39.24.012-3 | Ключ S = 46 |
Загрузка ...
|
|
| 19 | И78-3901000 | Плоскогубцы переставные 7814-0221 П ГОСТ 17439-72 |
Загрузка ...
|
|
| 20 | 82.707.00 | Щупы специальные |
Загрузка ...
|
|
| 21 | 700.39.01.015-1 | Шплинтовыдергиватель |
Загрузка ...
|
|
| 22 | Зубило 2810-0223 М12Х1 (60Х200) ГОСТ 721 | Зубило 2810-0223 М12Х1 (60Х200) ГОСТ 7211-72 |
Загрузка ...
|
|
| 23 | Бородок 7851-1162Н12Х1 (125Х3.2) ГОСТ 72 | Бородок 7851-1162Н12Х1 (125Х3.2) ГОСТ 7214-72 |
Загрузка ...
|
|
| 24 | Молоток 7850-0055 ГОСТ 2310-70 | Молоток 7850-0055 ГОСТ 2310-70 |
Загрузка ...
|
|
| 25 | 240-3901035 | Ключ-трещотка для механизма поворота коленчатого вала в сборе |
Загрузка ...
|
|
| 26 | 700.39.01.100 | Манометр шинный ручного пользования ГОСТ 9921-61 |
Загрузка ...
|
|
| 27 | МП-3332-00 | Отвертка А 175Х0.7 |
Загрузка ...
|
|
| 28 | Отвертка 7810-0397 (250Х1.6) ГОСТ 17199- | Отвертка 7810-0397 (250Х1.6) ГОСТ 17199-71 |
Загрузка ...
|
|
| 29 | 236-3901508 | Ключ торцевой 12 |
Загрузка ...
|
|
| 30 | 130158 | Сменная головка S=17мм |
Загрузка ...
|
|
| 30 | 130158 | Сменная головка S=17мм |
Загрузка ...
|
|
| 30 | 130158 | Сменная головка S=17мм |
Загрузка ...
|
|
| 30 | 130158 | Сменная головка S=17мм |
Загрузка ...
|
|
| 30 | 130158 | Сменная головка S=17мм |
Загрузка ...
|
|
| 31 | 130157 | Сменная головка S=10мм |
Загрузка ...
|
|
| 31 | 130157 | Сменная головка S=10мм |
Загрузка ...
|
|
| 31 | 130157 | Сменная головка S=10мм |
Загрузка ...
|
|
| 32 | 130123 | Ключ трещоточный КТ-14 |
Загрузка ...
|
|
| 33 | 130219 | Вороток коловоротный ВК-14 |
Загрузка ...
|
|
| 34 | 130085 | Вороток к сменным головкам В-14 |
Загрузка ...
|
|
| 35 | 236-3901588 | Вороток |
Загрузка ...
|
|
| 36 | 236-3901508 | Ключ торцевой 12 |
Загрузка ...
|
|
| 37 | 700А.39.00.023 | Ключ торцовый (30Х41) |
Загрузка ...
|
|
| 38 | 200-3901578-Б2 | Ключ торцовый 24 |
Загрузка ...
|
|
| 39 | 200-3901503-А2 | Вороток |
Загрузка ...
|
|
| 40 | 200-3901502-А2 | Ключ торцовый 14 |
Загрузка ...
|
|
| 41 | 236-3901050 | Головка торцевого ключа |
Загрузка ...
|
|
| 42 | 700.39.24.026 | Вставка 30-14 |
Загрузка ...
|
|
| 43 | 700.39.24.070-1 | Приспособление для наполнения камер водой |
Загрузка ...
|
|
| 44 | 700.39.11.010-1 | Шприц керосиновый |
Загрузка ...
|
|
| 45 | Футляр аптечки «АВ» ОСТ 3-15-48-72 | Футляр аптечки «АВ» ОСТ 3-15-48-72 |
Загрузка ...
|
|
| 46 | 700.39.16.060-1 | Шланг в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
