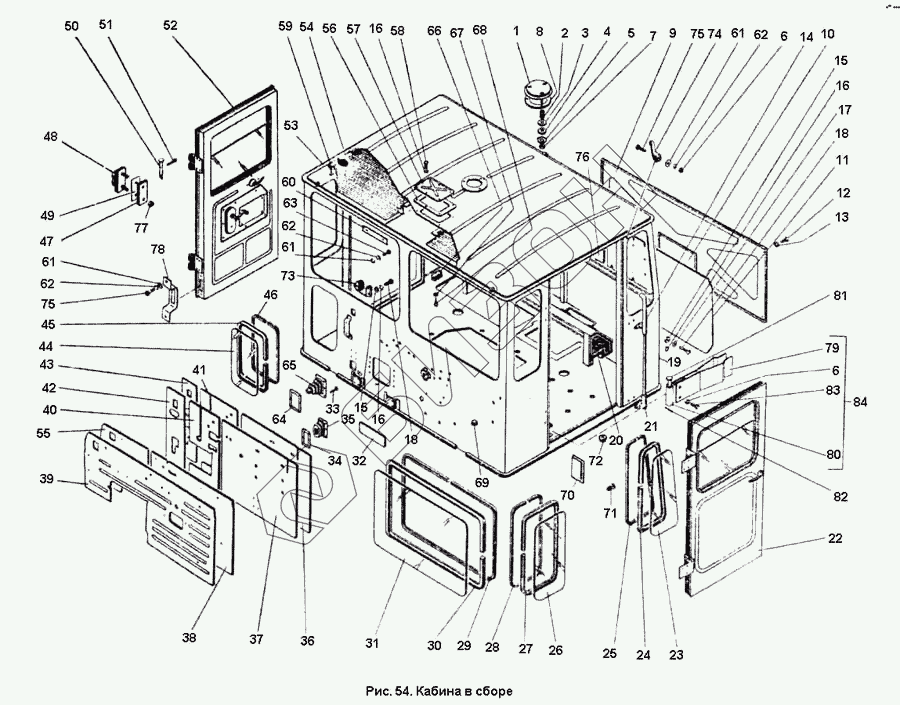

Графический каталог запасных частей к технике: ПТЗ К-701. Кабина в сборе
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
61
62
62
62
63
64
65
66
67
68
69
70
71
72
73
74
75
75
76
77
78
79
80
81
82
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.67.00.000-1 | 700А.67.00.000-1 | Кабина в сборе |
Загрузка ...
|
|
| 1 | 700А.67.00.220-1 | Заглушка в сборе |
Загрузка ...
|
|
| 2 | 700.13.00.029-1 | Втулка |
Загрузка ...
|
|
| 3 | 700.13.00.027-1 | Шайба |
Загрузка ...
|
|
| 4 | 700.13.00.028 | Кольцо |
Загрузка ...
|
|
| 5 | 700.13.00.027 | Шайба |
Загрузка ...
|
|
| 6 | Гайка М6 ГОСТ 5927-70 | Гайка М6 ГОСТ 5927-70 |
Загрузка ...
|
|
| 7 | Гайка М12 ГОСТ 5927-70 | Гайка М12 ГОСТ 5927-70 |
Загрузка ...
|
|
| 8 | 700А.6700.159 | Прокладка |
Загрузка ...
|
|
| 9 | 700А.67.00.156-1 | Кожух |
Загрузка ...
|
|
| 10 | 700А.67.00.177 | Лист |
Загрузка ...
|
|
| 11 | 700А.67.00.032 | Лист |
Загрузка ...
|
|
| 12 | 700А.67.00.171 | Болт специальный |
Загрузка ...
|
|
| 13 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 14 | 700А.67.00.240 | Кронштейн в сборе |
Загрузка ...
|
|
| 15 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 16 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | Шайба 8.01 ГОСТ 6958-78 | Шайба 8.01 ГОСТ 6958-78 |
Загрузка ...
|
|
| 18 | Винт М8Х18 ГОСТ 17473-72 | Винт М8Х18 ГОСТ 17473-72 |
Загрузка ...
|
|
| 19 | 700.67.00.051 | Поручень |
Загрузка ...
|
|
| 20 | 700А.67.00.050-1 | Опора панели в сборе |
Загрузка ...
|
|
| 21 | 700.67.00.010-2 | Кронштейн в сборе |
Загрузка ...
|
|
| 22 | 700.67.08.000-2 | Дверь правая |
Загрузка ...
|
|
| 23 | 700.67.00.105 | Стекло боковое |
Загрузка ...
|
|
| 24 | 700.67.00.108-03 | Уплотнитель стекла |
Загрузка ...
|
|
| 25 | 700.67.00.109-03 | Вкладыш уплотнительный |
Загрузка ...
|
|
| 26 | 700.67.00.104-2 | Стекло |
Загрузка ...
|
|
| 27 | 700.67.00.108-02 | Уплотнитель стекла |
Загрузка ...
|
|
| 28 | 700.67.00.109-02 | Вкладыш Уплотнительный |
Загрузка ...
|
|
| 29 | 700.67.00.109-01 | Вкладыш уплотнительный |
Загрузка ...
|
|
| 30 | 700.67.00.108-01 | Уплотнитель стекла |
Загрузка ...
|
|
| 31 | 700.67.00.104-03 | Стекло |
Загрузка ...
|
|
| 32 | 700А.67.00.153 | Лист |
Загрузка ...
|
|
| 33 | Заклепка 4Х14-37 ГОСТ 10299-68 | Заклепка 4Х14-37 ГОСТ 10299-68 |
Загрузка ...
|
|
| 34 | 700.67.00.143 | Фланец |
Загрузка ...
|
|
| 35 | 700.67.00.141 | Кожух |
Загрузка ...
|
|
| 36 | 700А.67.00.123 | Обивка |
Загрузка ...
|
|
| 37 | 700А.67.00.126 | Прокладка |
Загрузка ...
|
|
| 38 | 700А.67.00.034 | Лист |
Загрузка ...
|
|
| 39 | 700А.67.00.154-1 | Кожух передний |
Загрузка ...
|
|
| 40 | 700А.67.00.025-1 | Прокладка |
Загрузка ...
|
|
| 41 | 700А.67.00.026-1 | Обивка |
Загрузка ...
|
|
| 42 | 700А.67.00.039 | Прокладка |
Загрузка ...
|
|
| 43 | 700А.67.00.038 | Обивка |
Загрузка ...
|
|
| 44 | 700.67.00.106 | Стекло нижнее |
Загрузка ...
|
|
| 45 | 700.67.00.108-04 | Уплотнитель стекла |
Загрузка ...
|
|
| 46 | 700.67.00.109-04 | Вкладыш уплотнительный |
Загрузка ...
|
|
| 47 | 700А.67.00.191 | Планка |
Загрузка ...
|
|
| 48 | 700А.67.00.280 | Створка |
Загрузка ...
|
|
| 49 | 700А.67.00.189 | Прокладка |
Загрузка ...
|
|
| 50 | 700.67.00.014-1 | Ось петли |
Загрузка ...
|
|
| 51 | Шплинт 3.2Х18 ГОСТ 397-79 | Шплинт 3.2Х18 ГОСТ 397-79 |
Загрузка ...
|
|
| 52 | 700.67.09.000-2 | Дверь левая |
Загрузка ...
|
|
| 53 | 700А.67.01.000-1 | Кабина сварная |
Загрузка ...
|
|
| 54 | 700А.67.00.250-1 | Обивка в сборе |
Загрузка ...
|
|
| 55 | 700А.67.00.035 | Лист |
Загрузка ...
|
|
| 56 | 700А.67.00.157 | Прокладка |
Загрузка ...
|
|
| 57 | 700А.67.00.158-1 | Заглушка |
Загрузка ...
|
|
| 58 | Болт М8Х30 ГОСТ 7808-70 | Болт М8Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 59 | 700А.67.00.172 | Кожух |
Загрузка ...
|
|
| 60 | 700А.67.00.173 | Планка |
Загрузка ...
|
|
| 61 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 62 | Шайба 6.01 ГОСТ 6958-78 | Шайба 6.01 ГОСТ 6958-78 |
Загрузка ...
|
|
| 63 | Винт М6Х18 ГОСТ 17473-72 | Винт М6Х18 ГОСТ 17473-72 |
Загрузка ...
|
|
| 64 | 700.67.00.142 | Фланец |
Загрузка ...
|
|
| 65 | 700.67.00.139 | Кожух |
Загрузка ...
|
|
| 66 | 700А.67.00.146 | Опора |
Загрузка ...
|
|
| 67 | 700А.67.00.181 | Чашка |
Загрузка ...
|
|
| 68 | Шуруп Б4Х20 ГОСТ 1144-70 | Шуруп Б4Х20 ГОСТ 1144-70 |
Загрузка ...
|
|
| 69 | 700А.00.67.086 | Заглушка |
Загрузка ...
|
|
| 70 | 700А.67.00.178 | Заглушка |
Загрузка ...
|
|
| 71 | 700А.67.00.029 | Заглушка |
Загрузка ...
|
|
| 72 | 700.00.0088 | Заглушка |
Загрузка ...
|
|
| 73 | 700А.67.00.037 | Кронштейн |
Загрузка ...
|
|
| 74 | 700А.67.00.183 | Крючок однорожковый |
Загрузка ...
|
|
| 75 | Винт М6Х16 ГОСТ 17473-72 | Винт М6Х16 ГОСТ 17473-72 |
Загрузка ...
|
|
| 76 | 700А.67.00.033 | Лист |
Загрузка ...
|
|
| 77 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 |
Загрузка ...
|
|
| 78 | 700А.67.00.186 | Ограничитель |
Загрузка ...
|
|
| 79 | 700А.67.00.187 | Пружина |
Загрузка ...
|
|
| 80 | 700А.67.00.188 | Петля |
Загрузка ...
|
|
| 81 | Ось 22-6Х5Х50 ГОСТ 9650-71 | Ось 22-6Х5Х50 ГОСТ 9650-71 |
Загрузка ...
|
|
| 82 | Шплинт 1.6Х10 ГОСТ 397-79 | Шплинт 1.6Х10 ГОСТ 397-79 |
Загрузка ...
|
|
| 83 | Болт М6Х16 ГОСТ 7805-70 | Болт М6Х16 ГОСТ 7805-70 |
Загрузка ...
|
|
| 84 | 700А.67.00.270 | Фиксатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
