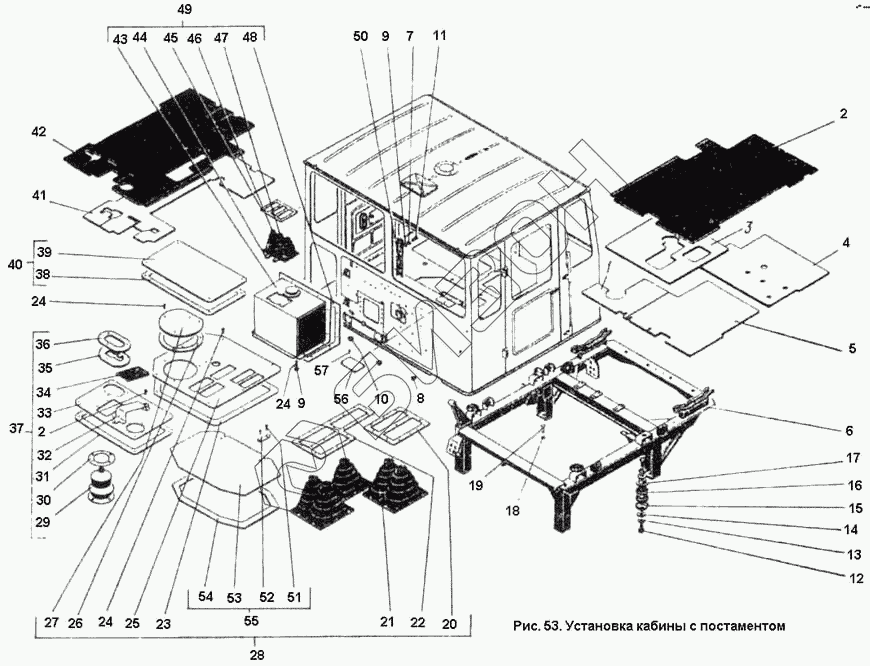

Графический каталог запасных частей к технике: ПТЗ К-701. Установка кабины с постаментом
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 7001.00.67.000-1 | 7001.00.67.000-1 | Установка кабины |
Загрузка ...
|
|
| 1 | 701.00.67.018 | Коврик |
Загрузка ...
|
|
| 2 | 700А.00.67.017 | Коврик резиновый |
Загрузка ...
|
|
| 3 | 701.00.67.017 | Коврик |
Загрузка ...
|
|
| 4 | 701.00.67.011 | Коврик |
Загрузка ...
|
|
| 5 | 701.00.67.019 | Коврик |
Загрузка ...
|
|
| 6 | 700А.67.12.000-2 | Постамент в сборе |
Загрузка ...
|
|
| 7 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | 700.67.00.088 | Заглушка |
Загрузка ...
|
|
| 9 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 10 | 700А.00.67.086 | Заглушка |
Загрузка ...
|
|
| 11 | Винт М8Х18 ГОСТ 17473-72 | Винт М8Х18 ГОСТ 17473-72 |
Загрузка ...
|
|
| 12 | Болт М16Х1.5Х35 ГОСТ 7805-70 | Болт М16Х1.5Х35 ГОСТ 7805-70 |
Загрузка ...
|
|
| 13 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | Шайба 16.01 ГОСТ 11371-78 | Шайба 16.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 15 | 700.00.67.013-1 | Чашка |
Загрузка ...
|
|
| 16 | 700.00.67.096 | Амортизатор |
Загрузка ...
|
|
| 17 | 700.00.67.210-1 | Чашка в сборе |
Загрузка ...
|
|
| 18 | Шайба 20.65Г ГОСТ 6402-70 | Шайба 20.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | Болт 3М20Х50 ГОСТ 7808-70 | Болт 3М20Х50 ГОСТ 7808-70 |
Загрузка ...
|
|
| 20 | 700А.00.67.105 | Обечайка |
Загрузка ...
|
|
| 21 | 700А.00.67.107-1 | Кожух |
Загрузка ...
|
|
| 22 | 700Л.00.67.038-1 | Обечайка |
Загрузка ...
|
|
| 23 | 700А.00.67.041-1 | Прокладка |
Загрузка ...
|
|
| 24 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 25 | 700А.00.67.070-1 | Крышка |
Загрузка ...
|
|
| 26 | 700А.00.67.074-1 | Прокладка |
Загрузка ...
|
|
| 27 | 700А.00.67.073-1 | Крышка |
Загрузка ...
|
|
| 28 | 700А.00.67.060-3 | Крышка в сборе |
Загрузка ...
|
|
| 29 | 700.00.67.021-1 | Кожух |
Загрузка ...
|
|
| 30 | 700А.00.67.022-1 | Кольцо |
Загрузка ...
|
|
| 31 | 700А.00.67.062-2 | Прокладка |
Загрузка ...
|
|
| 32 | 700.00.67.109 | Упор |
Загрузка ...
|
|
| 33 | 700А.00.67.030-1 | Крышка |
Загрузка ...
|
|
| 34 | 700А.00.67.117 | Прокладка |
Загрузка ...
|
|
| 35 | 700А.00.67.023-1 | Прокладка |
Загрузка ...
|
|
| 36 | 700А.00.67.024-1 | Обечайка |
Загрузка ...
|
|
| 37 | 700А.00.67.010-1 | Крышка в сборе |
Загрузка ...
|
|
| 38 | 700А.00.67.077-1 | Прокладка |
Загрузка ...
|
|
| 39 | 700А.00.67.108 | Крышка |
Загрузка ...
|
|
| 40 | 700А.00.67.230 | Крышка в сборе |
Загрузка ...
|
|
| 41 | 701.00.67.013 | Коврик |
Загрузка ...
|
|
| 42 | 700А.00.67.016 | Коврик резиновый |
Загрузка ...
|
|
| 43 | 700.00.67.120-1 | Крышка |
Загрузка ...
|
|
| 44 | 700.0067.093 | Скоба |
Загрузка ...
|
|
| 45 | 700.00.67.025-1 | Фланец |
Загрузка ...
|
|
| 46 | 700.00.67.033 | Кожух |
Загрузка ...
|
|
| 47 | 700.00.67.034 | Коврик резиновый |
Загрузка ...
|
|
| 48 | 700.00.67.072-2 | Прокладка |
Загрузка ...
|
|
| 49 | 700.00.67.150-1 | Крышка в сборе |
Загрузка ...
|
|
| 50 | 700А.00.67.031-1 | Кожух |
Загрузка ...
|
|
| 51 | Заклепка 6Х14 ГОСТ 10299 68 | Заклепка 6Х14 ГОСТ 10299 68 |
Загрузка ...
|
|
| 52 | 700.00.67.086 | Крючок |
Загрузка ...
|
|
| 53 | 700А.00.67.044-1 | Крышка |
Загрузка ...
|
|
| 54 | 700А.00.67.045-1 | Прокладка |
Загрузка ...
|
|
| 55 | 700А.00.67.090-1 | Крышка в сборе |
Загрузка ...
|
|
| 56 | 700А.67.00.179 | Заглушка |
Загрузка ...
|
|
| 57 | Винт М6Х10 ГОСТ 17473-72 | Винт М6Х10 ГОСТ 17473-72 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
