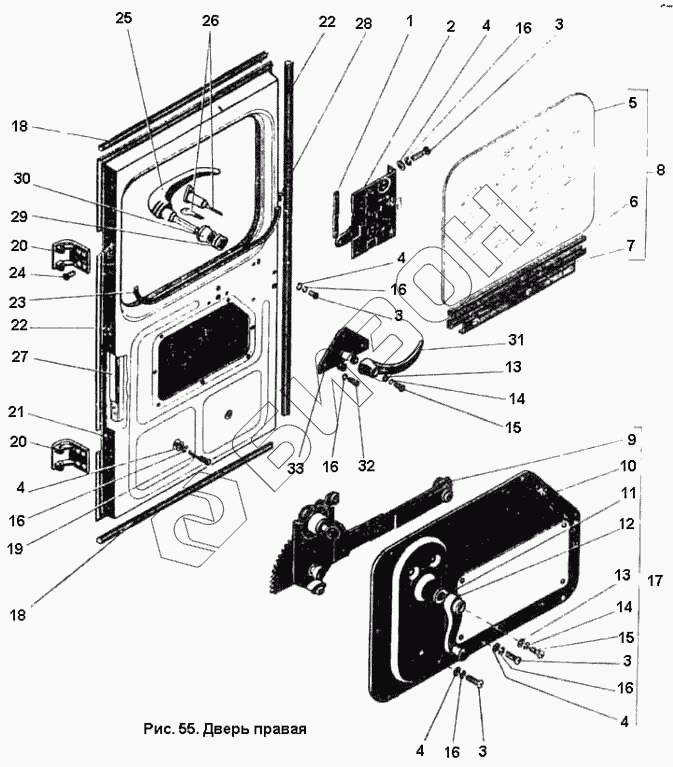

Графический каталог запасных частей к технике: ПТЗ К-701. Дверь правая
1
2
3
3
3
3
4
4
4
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
16
16
16
16
17
18
18
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.67.08.000-2 | 700.67.08.000-2 | Дверь правая |
Загрузка ...
|
|
| 700.67.09.000-2 | 700.67.09.000-2 | Дверь левая |
Загрузка ...
|
|
| 700.67.09.210 | 700.67.09.210 | Стеклоподъемник левый в сборе |
Загрузка ...
|
|
| 700.67.09.140 | 700.67.09.140 | Стекло для левой двери |
Загрузка ...
|
|
| 700.67.09.220 | 700.67.09.220 | Крышка левая в сборе |
Загрузка ...
|
|
| 700.67.09.190 | 700.67.09.190 | Привод замка левый |
Загрузка ...
|
|
| 700.67.09.220 | 700.67.09.220 | Крышка левая в сборе |
Загрузка ...
|
|
| 700.67.09.150 | 700.67.09.150 | Крышка в сборе со стеклоподъемником левая |
Загрузка ...
|
|
| 700.67.09.090-1 | 700.67.09.090-1 | Каркас левой двери |
Загрузка ...
|
|
| 700.67.09.180 | 700.67.09.180 | Замок левый в сборе |
Загрузка ...
|
|
| 700.67.09.200 | 700.67.09.200 | Основание левое в сборе |
Загрузка ...
|
|
| 1 | 700.67.08.131 | Тяга правая |
Загрузка ...
|
|
| 2 | 700.67.08.350 | Замок |
Загрузка ...
|
|
| 3 | Винт М6Х12 ГОСТ 17473-72 | Винт М6Х12 ГОСТ 17473-72 |
Загрузка ...
|
|
| 4 | Шайба 6.01 ГОСТ 11371-78 | Шайба 6.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 5 | 700.67.08.114-1 | Стекло |
Загрузка ...
|
|
| 6 | 700.67.08.113-1 | Прокладка |
Загрузка ...
|
|
| 7 | 700.67.08.380 | Основание правее в сборе |
Загрузка ...
|
|
| 8 | 700.67.08.170-1 | Стекло для правой двери |
Загрузка ...
|
|
| 9 | 700.67.08.390 | Стеклоподъёмник правый в сборе |
Загрузка ...
|
|
| 10 | 700.67.08.410 | Крышка правая в сборе |
Загрузка ...
|
|
| 11 | Кольцо СП 26-15-3.5 ГОСТ 6308-78 | Кольцо СП 26-15-3.5 ГОСТ 6308-78 |
Загрузка ...
|
|
| 12 | 700.67.08.400 | Ручка стеклоподъемника в сборе |
Загрузка ...
|
|
| 13 | Шайба 5.01 ГОСТ 11371-78 | Шайба 5.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 14 | Шайба 5.65Г ГОСТ 6402-70 | Шайба 5.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Винт М5Х12 ГОСТ 17473-72 | Винт М5Х12 ГОСТ 17473-72 |
Загрузка ...
|
|
| 16 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | 700.67.08.300 | Крышка в сборе со стеклоподъемником правая |
Загрузка ...
|
|
| 18 | 700.67.08.127-01 | Уплотнение верхнее и нижнее |
Загрузка ...
|
|
| 19 | 700.67.08.143 | Винт |
Загрузка ...
|
|
| 20 | 700.67.08.152 | Петля |
Загрузка ...
|
|
| 21 | 700.67.08.140 | Каркас правой двери |
Загрузка ...
|
|
| 22 | 700.67.08.127-02 | Уплотнение переднее и заднее |
Загрузка ...
|
|
| 23 | 700.67.08.061-8 | Уплотнение |
Загрузка ...
|
|
| 24 | Винт М8Х18 ГОСТ 17473-72 | Винт М8Х18 ГОСТ 17473-72 |
Загрузка ...
|
|
| 25 | 700.67.08.040-1 | Ручка наружная |
Загрузка ...
|
|
| 26 | 700.67.08.430-1 | Выключатель |
Загрузка ...
|
|
| 27 | 700.67.08.450 | Желоб |
Загрузка ...
|
|
| 28 | Винт М4Х8 ГОСТ 17473-72 | Винт М4Х8 ГОСТ 17473-72 |
Загрузка ...
|
|
| 29 | 700.67.08.132-1 | Втулка |
Загрузка ...
|
|
| 30 | 700.67.08.133 | Кольцо |
Загрузка ...
|
|
| 31 | 700.67.08.128 | Ручка двери внутренняя |
Загрузка ...
|
|
| 32 | Винт М6Х10 ГОСТ 17473-72 | Винт М6Х10 ГОСТ 17473-72 |
Загрузка ...
|
|
| 33 | 700.67.08.370 | Привод замка правый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
