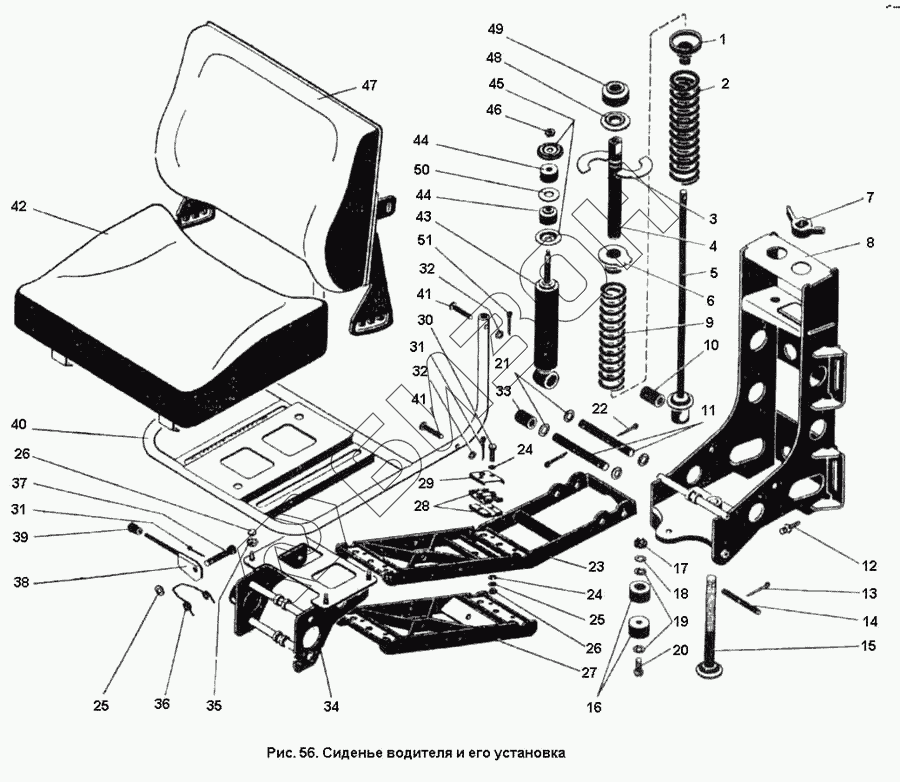

Графический каталог запасных частей к технике: ПТЗ К-701. Сиденье водителя и его установка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
41
42
43
44
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.00.68.000 | 700А.00.68.000 | Установка сиденья |
Загрузка ...
|
|
| 700А.68.00.000 | 700А.68.00.000 | Сиденье в сборе |
Загрузка ...
|
|
| 1 | 700А.68.04.018 | Проставка |
Загрузка ...
|
|
| 2 | 700А.68.04.016 | Пружина |
Загрузка ...
|
|
| 3 | 700А.68.04.013 | Фиксатор |
Загрузка ...
|
|
| 4 | 700А.68.04.017 | Направляющая |
Загрузка ...
|
|
| 5 | 700А.68.04.050 | Направляет |
Загрузка ...
|
|
| 6 | 700А.68.04.015 | Гайка |
Загрузка ...
|
|
| 7 | 700А.00.68.013 | Рукоятка |
Загрузка ...
|
|
| 8 | 700А.68.04.010 | Основание сиденья |
Загрузка ...
|
|
| 9 | 700А.68.04.056 | Пружина |
Загрузка ...
|
|
| 10 | 700А.68.04.021 | Втулка |
Загрузка ...
|
|
| 11 | 700А.68.04.019 | Ось |
Загрузка ...
|
|
| 12 | 700А.00.68.011 | Винт |
Загрузка ...
|
|
| 13 | Шплинт 2.5Х25 ГОСТ 397-79 | Шплинт 2.5Х25 ГОСТ 397-79 |
Загрузка ...
|
|
| 14 | 700А.68.04.052 | Стержень |
Загрузка ...
|
|
| 15 | 700А.68.04.060 | Винт |
Загрузка ...
|
|
| 16 | 700А.68.04.026 | Упор |
Загрузка ...
|
|
| 17 | Гайка М6 ГОСТ 5927-70 | Гайка М6 ГОСТ 5927-70 |
Загрузка ...
|
|
| 18 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | Шайба 6.01 ГОСТ 11371-78 | Шайба 6.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 20 | Винт М6Х18 ГОСТ 17473-72 | Винт М6Х18 ГОСТ 17473-72 |
Загрузка ...
|
|
| 21 | Шайба 16.01 ГОСТ 11371-78 | Шайба 16.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 22 | Шплинт 3.2Х28 ГОСТ 397-79 | Шплинт 3.2Х28 ГОСТ 397-79 |
Загрузка ...
|
|
| 23 | 700А.68.04.030-1 | Рычаг |
Загрузка ...
|
|
| 24 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 27 | 700А.68.04.040 | Рычаг |
Загрузка ...
|
|
| 28 | 700А.68.04.027 | Подшипник |
Загрузка ...
|
|
| 29 | 700А.68.04.011 | Крышка |
Загрузка ...
|
|
| 30 | Болт М8Х40 ГОСТ 7811-70 | Болт М8Х40 ГОСТ 7811-70 |
Загрузка ...
|
|
| 31 | Шплинт 3.2Х20 ГОСТ 397-79 | Шплинт 3.2Х20 ГОСТ 397-79 |
Загрузка ...
|
|
| 32 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | 700А.68.04.055 | Втулка |
Загрузка ...
|
|
| 34 | 700А.68.04.020 | Кронштейн |
Загрузка ...
|
|
| 35 | 700А.68.00.012 | Шайба |
Загрузка ...
|
|
| 36 | 700А.68.00.011-1 | Пружина |
Загрузка ...
|
|
| 37 | 700.68.04.067 | Фиксатор |
Загрузка ...
|
|
| 38 | 700А.68.00.010-1 | Фиксатор в сборе |
Загрузка ...
|
|
| 39 | 700А.68.00.015 | Наконечник |
Загрузка ...
|
|
| 40 | 700А.68.01.000 | Остов сиденья водителя |
Загрузка ...
|
|
| 41 | Ось 22-10Х5Х 45 ГОСТ 9650-71 | Ось 22-10Х5Х 45 ГОСТ 9650-71 |
Загрузка ...
|
|
| 42 | 700А.68.03.000 | Подушка сиденья |
Загрузка ...
|
|
| 43 | 700А.68.04.070 | Амортизатор |
Загрузка ...
|
|
| 44 | 700А.68.04.024 | Подушка |
Загрузка ...
|
|
| 45 | 700А.68.04.025 | Чашка |
Загрузка ...
|
|
| 46 | 700А.68.04.054 | Гайка |
Загрузка ...
|
|
| 47 | 700А.68.05.000 | Спинка сиденья |
Загрузка ...
|
|
| 48 | 700А.68.04.014 | Кольцо |
Загрузка ...
|
|
| 49 | 700А.68.04.012 | Подушка |
Загрузка ...
|
|
| 50 | Шайба 20.01 ГОСТ 11371-78 | Шайба 20.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 51 | Шплинт 2Х16 ГОСТ 397-79 | Шплинт 2Х16 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
