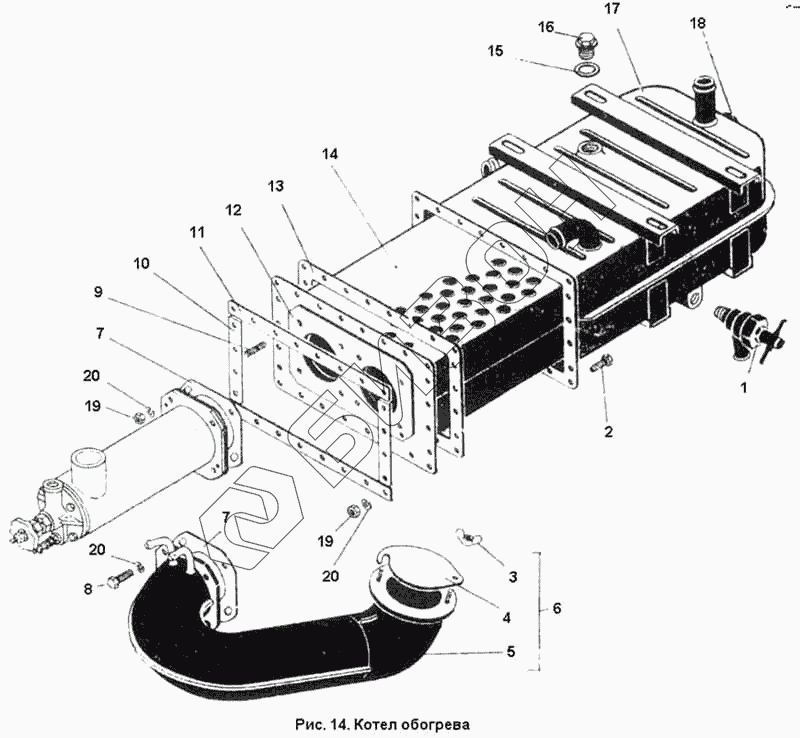

Графический каталог запасных частей к технике: ПТЗ К-701. Котел обогрева
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.15.02.000-8 | 700.15.02.000-8 | Котел обогрева |
Загрузка ...
|
|
| 1 | 700.81.05.070 | Кран КР-29 |
Загрузка ...
|
|
| 2 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 |
Загрузка ...
|
|
| 3 | Гайка М6.8.06 ГОСТ 3032-76 | Гайка М6.8.06 ГОСТ 3032-76 |
Загрузка ...
|
|
| 4 | 700.15.00.063 | Крышка |
Загрузка ...
|
|
| 5 | 700.15.00.170-3 | Труба в сборе |
Загрузка ...
|
|
| 6 | 700.15.00.160-3 | Труба в сборе |
Загрузка ...
|
|
| 7 | 700.15.00.031-1 | Прокладка |
Загрузка ...
|
|
| 8 | Болт М8Х16 ГОСТ 7808-70 | Болт М8Х16 ГОСТ 7808-70 |
Загрузка ...
|
|
| 9 | Шпилька БМ8Х18 ГОСТ 22034-76 | Шпилька БМ8Х18 ГОСТ 22034-76 |
Загрузка ...
|
|
| 10 | 700.15.02.173 | Накладка |
Загрузка ...
|
|
| 11 | 700.15.02.172 | Накладка |
Загрузка ...
|
|
| 12 | 700.15.02.370 | Фланец в сборе |
Загрузка ...
|
|
| 13 | 700.15.02.171 | Прокладка |
Загрузка ...
|
|
| 14 | 700.15.02.320-3 | Пакет трубный в сборе |
Загрузка ...
|
|
| 15 | 700.15.02.188 | Прокладка |
Загрузка ...
|
|
| 16 | 700.15.02.187 | Пробка |
Загрузка ...
|
|
| 17 | 700.15.02.310-3 | Кожух в сборе |
Загрузка ...
|
|
| 18 | 700.15.02.330 | Колпак в сборе |
Загрузка ...
|
|
| 19 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 20 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
