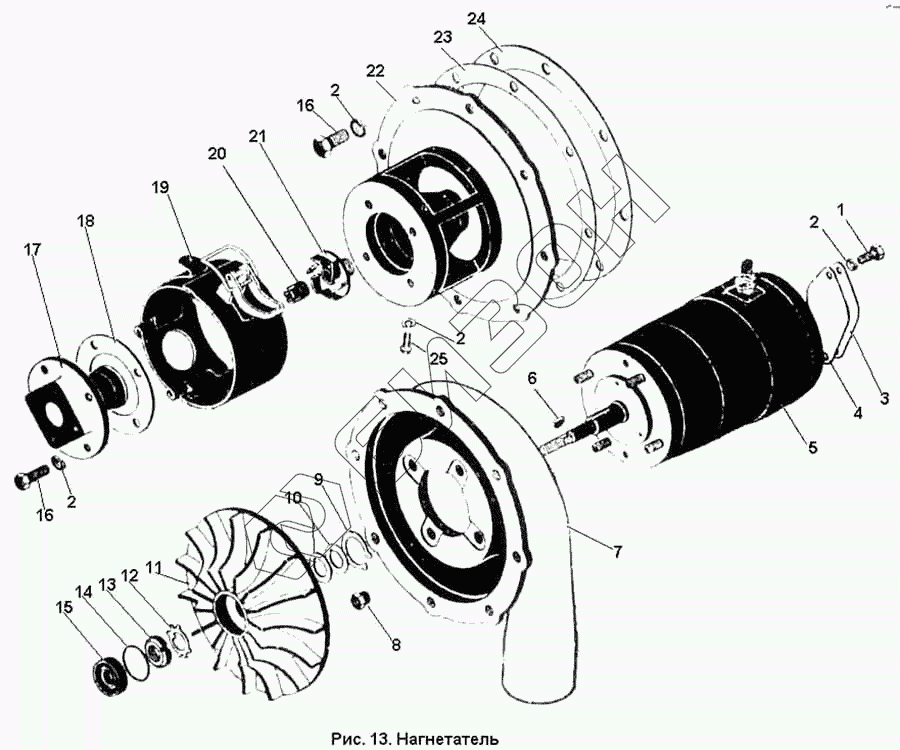

Графический каталог запасных частей к технике: ПТЗ К-701. Нагнетатель
1
2
2
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
18
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.15.01.000-5 | 700.15.01.000-5 | Нагнетатель |
Загрузка ...
|
|
| 1 | Болт М6Х12 ГОСТ 7805-70 | Болт М6Х12 ГОСТ 7805-70 |
Загрузка ...
|
|
| 2 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | 700.15.01.083 | Крышка |
Загрузка ...
|
|
| 4 | 700.15.01.082 | Прокладка |
Загрузка ...
|
|
| 5 | 700.15.01.080-1 | Электродвигатель 220 вт, 12 в |
Загрузка ...
|
|
| 6 | Шпонка 3Х3.7 ГОСТ 8795-68 | Шпонка 3Х3.7 ГОСТ 8795-68 |
Загрузка ...
|
|
| 7 | 700.15.01.011-1 | Улитка |
Загрузка ...
|
|
| 8 | 700.15.01.017 | Гайка |
Загрузка ...
|
|
| 9 | Кольцо Б12 ГОСТ 13942-68 | Кольцо Б12 ГОСТ 13942-68 |
Загрузка ...
|
|
| 10 | 700.15.01.059-1 | Кольцо |
Загрузка ...
|
|
| 10 | 700.15.01.059-2 | Кольцо |
Загрузка ...
|
|
| 11 | 700.15.01.015-2 | Крыльчатка |
Загрузка ...
|
|
| 12 | Шайба 12.01 ГОСТ 11872-73 | Шайба 12.01 ГОСТ 11872-73 |
Загрузка ...
|
|
| 13 | Гайка ПМ12Х1.25 ГОСТ 11871-73 | Гайка ПМ12Х1.25 ГОСТ 11871-73 |
Загрузка ...
|
|
| 14 | Кольцо Б25 ГОСТ 13943-68 | Кольцо Б25 ГОСТ 13943-68 |
Загрузка ...
|
|
| 15 | 700.15.01.110 | Манжета в сборе |
Загрузка ...
|
|
| 16 | Болт М6Х18 ГОСТ 7805-70 | Болт М6Х18 ГОСТ 7805-70 |
Загрузка ...
|
|
| 17 | 700.15.01.085-1 | Фланец |
Загрузка ...
|
|
| 18 | 700.15.01.084-01 | Прокладка |
Загрузка ...
|
|
| 18 | 700.15.01.084-02 | Прокладка |
Загрузка ...
|
|
| 18 | 700.15.01.084-03 | Прокладка |
Загрузка ...
|
|
| 19 | 700.15.01.130 | Крышка в сборе |
Загрузка ...
|
|
| 20 | 700.15.01.025-1 | Гайка |
Загрузка ...
|
|
| 21 | 700.15.01.014-2 | Крыльчатка |
Загрузка ...
|
|
| 22 | 700.15.01.012-3 | Корпус |
Загрузка ...
|
|
| 23 | 700.15.01.019 | Прокладка |
Загрузка ...
|
|
| 24 | 700.15.01.076-01 | Прокладка |
Загрузка ...
|
|
| 24 | 700.15.01.076-02 | Прокладка |
Загрузка ...
|
|
| 25 | Винт М6Х10 ГОСТ 17473-72 | Винт М6Х10 ГОСТ 17473-72 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
