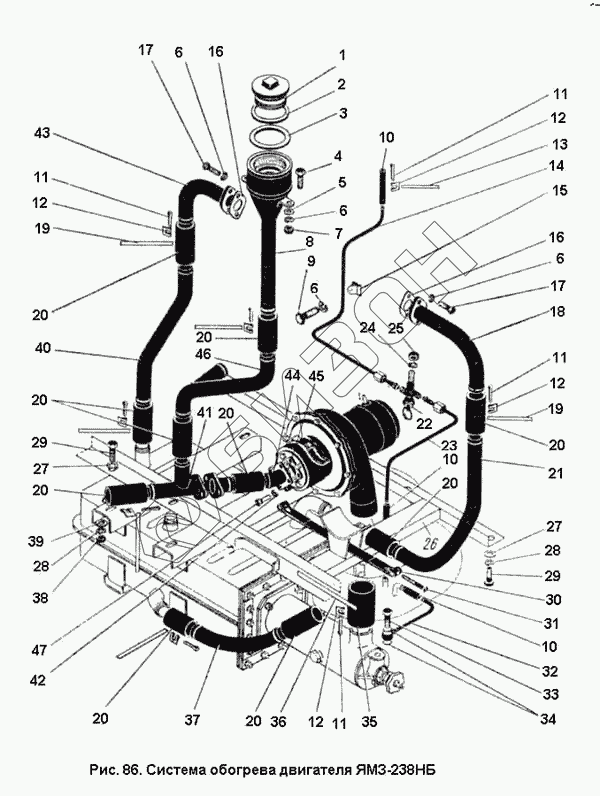

Графический каталог запасных частей к технике: ПТЗ К-701. Система обогрева двигателя ЯМЗ-238НБ
1
2
3
4
5
6
6
6
6
7
8
9
10
10
10
11
11
11
11
12
12
12
12
13
14
15
16
16
17
17
18
19
19
20
20
20
20
20
20
20
20
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.15.04.000-1 | 700А.15.04.000-1 | Трубопроводы и шланги системы обогрева |
Загрузка ...
|
|
| 700А.15.00.000-1 | 700А.15.00.000-1 | Система обогрева |
Загрузка ...
|
|
| 1 | 700.00.17.024-2 | Пробка |
Загрузка ...
|
|
| 2 | 700.00.17.011 | Кольцо |
Загрузка ...
|
|
| 3 | 700.13.00.057 | Прокладка |
Загрузка ...
|
|
| 4 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 5 | Шайба 8.01 ГОСТ 11371 -78 | Шайба 8.01 ГОСТ 11371 -78 |
Загрузка ...
|
|
| 6 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 8 | 700.15.04.210-2 | Горловина заливная |
Загрузка ...
|
|
| 9 | Болт М8Х16 ГОСТ 7808-70 | Болт М8Х16 ГОСТ 7808-70 |
Загрузка ...
|
|
| 10 | Рукав 8Х15.5-15 ГОСТ 10362-76: L=80мм | Рукав 8Х15.5-15 ГОСТ 10362-76: L=80мм |
Загрузка ...
|
|
| 11 | 3408-1 | Шплинт хомута 6.3 ОСТ 3-408-70 |
Загрузка ...
|
|
| 12 | А52426-24 | Рамка хомута ОСТ 3-408-70 |
Загрузка ...
|
|
| 13 | Лента 200 ГОСТ 503-71 | Лента 200 ГОСТ 503-71 |
Загрузка ...
|
|
| 14 | 700А.15.04.010 | Труба в сборе |
Загрузка ...
|
|
| 15 | Хомутик ХПО-8Х9 ЛК 0034-00 | Хомутик ХПО-8Х9 ЛК 0034-00 |
Загрузка ...
|
|
| 16 | 700.15.00.034 | Прокладка |
Загрузка ...
|
|
| 17 | Болт М8Х30 ГОСТ 7808-70 | Болт М8Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 18 | 700.15.04.310 | Труба в сборе |
Загрузка ...
|
|
| 19 | Лента 350 ГОСТ 503-71 | Лента 350 ГОСТ 503-71 |
Загрузка ...
|
|
| 20 | 701.15.04.065 | Шланг |
Загрузка ...
|
|
| 21 | 700А.15.04.014-03 | Труба |
Загрузка ...
|
|
| 22 | 700.15.00.070-2 | Кран |
Загрузка ...
|
|
| 23 | 701.15.04.210-01 | Труба в сборе |
Загрузка ...
|
|
| 24 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | Гайка М12Х1.25 ГОСТ 5927-70 | Гайка М12Х1.25 ГОСТ 5927-70 |
Загрузка ...
|
|
| 26 | 700.15.00.090-6 | Рама в сборе |
Загрузка ...
|
|
| 27 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 28 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 29 | Болт М10Х30 ГОСТ 7808-70 | Болт М10Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 30 | 700.15.00.110 | Лента в сборе |
Загрузка ...
|
|
| 31 | 700.15.00.047 | Винт |
Загрузка ...
|
|
| 32 | 700.15.04.090-4 | Трубка |
Загрузка ...
|
|
| 33 | 700.11.00.039 | Болт зажимной |
Загрузка ...
|
|
| 34 | Прокладка ФТ12Х18Х1.5 МП 3138-62 | Прокладка ФТ12Х18Х1.5 МП 3138-62 |
Загрузка ...
|
|
| 35 | 701.15.04.066 | Трубка |
Загрузка ...
|
|
| 36 | Лента 525 ГОСТ 503-71 | Лента 525 ГОСТ 503-71 |
Загрузка ...
|
|
| 37 | 700А.15.04.014-01 | Труба |
Загрузка ...
|
|
| 38 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 |
Загрузка ...
|
|
| 39 | Шайба 10.01 ГОСТ 6958-78 | Шайба 10.01 ГОСТ 6958-78 |
Загрузка ...
|
|
| 40 | 700А.15.04.014-02 | Труба |
Загрузка ...
|
|
| 41 | 700А.15.04.040 | Труба в сборе |
Загрузка ...
|
|
| 42 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 43 | 700.15.04.150-1 | Труба а сборе |
Загрузка ...
|
|
| 44 | 700.15.00.089-1 | Патрубок |
Загрузка ...
|
|
| 45 | 700.15.00.091 | Прокладка |
Загрузка ...
|
|
| 46 | 700А.15.04.030-1 | Труба в сборе |
Загрузка ...
|
|
| 47 | Болт М6Х18 ГОСТ 7805-70 | Болт М6Х18 ГОСТ 7805-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
