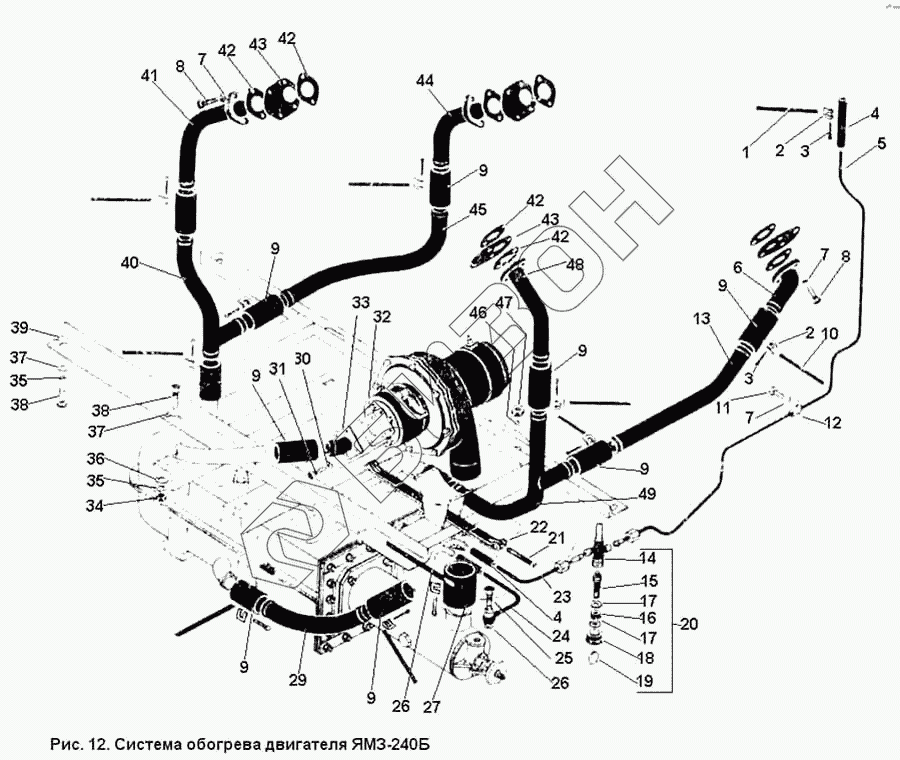

Графический каталог запасных частей к технике: ПТЗ К-701. Система обогрева двигателя ЯМЗ-240Б
1
2
2
3
3
4
4
5
6
7
7
7
8
8
9
9
9
9
9
9
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
29
30
31
32
33
34
35
35
36
37
37
38
38
39
40
41
42
42
42
42
43
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 701.15.00.000-1 | 701.15.00.000-1 | Система обогрева |
Загрузка ...
|
|
| 1 | Лента 200 ГОСТ 503-71 | Лента 200 ГОСТ 503-71 |
Загрузка ...
|
|
| 2 | А52426-24 | Рамка хомута ОСТ 3-408-70 |
Загрузка ...
|
|
| 3 | 340Н-1 | Шплинт хомута 6.3 ОСТ 3-408-70 |
Загрузка ...
|
|
| 4 | Рукав 8Х15.5-15 ГОСТ 10362-76: L=80мм | Рукав 8Х15.5-15 ГОСТ 10362-76: L=80мм |
Загрузка ...
|
|
| 5 | 701.15.04.210-03 | Труба в сборе |
Загрузка ...
|
|
| 6 | 701.15.04.048-1 | Патрубок |
Загрузка ...
|
|
| 7 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 |
Загрузка ...
|
|
| 9 | 701.15.04.065-2 | Шланг |
Загрузка ...
|
|
| 10 | Лента 350 ГОСТ 503-71 | Лента 350 ГОСТ 503-71 |
Загрузка ...
|
|
| 11 | Болт М8Х16 ГОСТ 7808-70 | Болт М8Х16 ГОСТ 7808-70 |
Загрузка ...
|
|
| 12 | Хомутик ХПО-8Х9 ЛК 0034-00 | Хомутик ХПО-8Х9 ЛК 0034-00 |
Загрузка ...
|
|
| 13 | 701.15.04.055-03 | Труба |
Загрузка ...
|
|
| 14 | 700.15.00.038-2 | Корпус крана |
Загрузка ...
|
|
| 15 | 700.15.00.041 | Игла |
Загрузка ...
|
|
| 16 | 700.15.00.043 | Прокладка |
Загрузка ...
|
|
| 17 | 700.15.00.042 | Кольцо |
Загрузка ...
|
|
| 18 | 700.15.00.045 | Гайка накидная |
Загрузка ...
|
|
| 19 | 700.15.00.046 | Кольцо |
Загрузка ...
|
|
| 20 | 700.15.00.070-2 | Кран |
Загрузка ...
|
|
| 21 | 700.15.00.047 | Винт |
Загрузка ...
|
|
| 22 | 700.15.00.110 | Лента в сборе |
Загрузка ...
|
|
| 23 | 701.15.04.210-01 | Труба в сборе |
Загрузка ...
|
|
| 24 | 700.15.04.090-4 | Трубка |
Загрузка ...
|
|
| 25 | 700.11.00.039 | Болт зажимной |
Загрузка ...
|
|
| 26 | Прокладка ФТ12Х1НХ1.5 МП 3138-62 | Прокладка ФТ12Х1НХ1.5 МП 3138-62 |
Загрузка ...
|
|
| 27 | 701.15.04.066 | Трубка |
Загрузка ...
|
|
| 28 | Лента 525 ГОСТ 503-71 | Лента 525 ГОСТ 503-71 |
Загрузка ...
|
|
| 29 | 700А.15.04.014-01 | Труба |
Загрузка ...
|
|
| 30 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | Болт М6Х18 ГОСТ 7805-70 | Болт М6Х18 ГОСТ 7805-70 |
Загрузка ...
|
|
| 32 | 700.15.00.091 | Прокладка |
Загрузка ...
|
|
| 33 | 700.15.00.089-1 | Патрубок |
Загрузка ...
|
|
| 34 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 |
Загрузка ...
|
|
| 35 | Шайба 10.651 ГОСТ 6402-70 | Шайба 10.651 ГОСТ 6402-70 |
Загрузка ...
|
|
| 36 | Шайба 10.01 ГОСТ 6958-78 | Шайба 10.01 ГОСТ 6958-78 |
Загрузка ...
|
|
| 37 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 38 | Болт М10Х30 ГОСТ 7808-70 | Болт М10Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 39 | 700.15.00.090-6 | Рама в сборе |
Загрузка ...
|
|
| 40 | 701.15.00.010 | Труба в сборе |
Загрузка ...
|
|
| 41 | 701.15.04.220-05 | Труба в сборе |
Загрузка ...
|
|
| 42 | 701.15.00.011 | Прокладка |
Загрузка ...
|
|
| 43 | 701.15.00.013 | Заглушка |
Загрузка ...
|
|
| 44 | 701.15.04.220.04 | Труба в сборе |
Загрузка ...
|
|
| 45 | 701.15.04.055-04 | Труба |
Загрузка ...
|
|
| 46 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 47 | Гайка М12Х1.25 ГОСТ 5927-70 | Гайка М12Х1.25 ГОСТ 5927-70 |
Загрузка ...
|
|
| 48 | 701.15.04.220-07 | Труба в сборе |
Загрузка ...
|
|
| 49 | 701.15.00.020 | Труба в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
