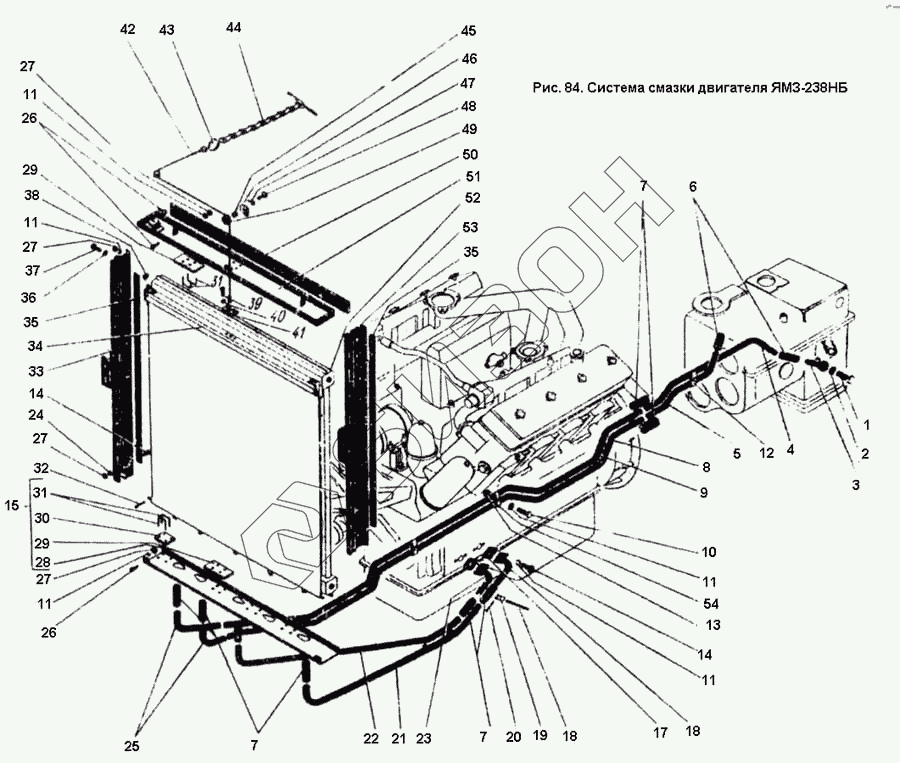

Графический каталог запасных частей к технике: ПТЗ К-701. Система смазка двигателя
1
2
3
4
5
6
7
7
7
8
9
10
11
11
11
11
11
12
13
14
14
17
18
18
19
20
21
22
23
24
25
26
26
27
27
27
27
28
29
29
30
31
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.14.08.000-1 | 700А.14.08.000-1 | Трубопроводы системы смазки |
Загрузка ...
|
|
| 700А.14.00.000-1 | 700А.14.00.000-1 | Система смазки |
Загрузка ...
|
|
| 1 | 700.17.24.023-2 | Болт зажимной |
Загрузка ...
|
|
| 2 | 700.17.01.413 | Прокладка |
Загрузка ...
|
|
| 3 | 700А.14.00.050 | Угольник в сборе |
Загрузка ...
|
|
| 4 | 700А.14.08.011-23 | Труба |
Загрузка ...
|
|
| 5 | 700А.14.08.011-20 | Труба |
Загрузка ...
|
|
| 6 | Рукав 20Х30.5-16 ГОСТ 10362-76: L=100мм | Рукав 20Х30.5-16 ГОСТ 10362-76: L=100мм |
Загрузка ...
|
|
| 7 | Рукав 20Х30/5-16 ГОСТ 10362-76: L=80мм | Рукав 20Х30/5-16 ГОСТ 10362-76: L=80мм |
Загрузка ...
|
|
| 8 | 700А.14.08.011-24 | Труба |
Загрузка ...
|
|
| 9 | 700А.14.08.011-22 | Труба |
Загрузка ...
|
|
| 10 | Болт М8Х35 ГОСТ 7808-70 | Болт М8Х35 ГОСТ 7808-70 |
Загрузка ...
|
|
| 11 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | 700А.34.00.027 | Скоба |
Загрузка ...
|
|
| 13 | 700А.34.00.029 | Втулка |
Загрузка ...
|
|
| 14 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 15 | 700.14.00.180 | Днище в сборе |
Загрузка ...
|
|
| 16 | 700.14.08.070 | Патрубок в сборе |
Загрузка ...
|
|
| 17 | 700.14.08.022 | Прокладка |
Загрузка ...
|
|
| 18 | Лента 300 ГОСТ 503-71 | Лента 300 ГОСТ 503-71 |
Загрузка ...
|
|
| 19 | А52426-24 | Рамка хомута ОСТ 3-408-70 |
Загрузка ...
|
|
| 20 | 3408-1 | Шплинт хомута 6.3 ОСТ 3-408-70 |
Загрузка ...
|
|
| 21 | 700А.14.08.011-26 | Труба |
Загрузка ...
|
|
| 22 | 700А.14.08.011-25 | Труба |
Загрузка ...
|
|
| 23 | 700.14.08.010-1 | Патрубок в сборе |
Загрузка ...
|
|
| 24 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | 700А.14.08.011-21 | Труба |
Загрузка ...
|
|
| 26 | Болт М8Х16 ГОСТ 7808-70 | Болт М8Х16 ГОСТ 7808-70 |
Загрузка ...
|
|
| 27 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 28 | 700.14.00.063 | Днище |
Загрузка ...
|
|
| 29 | 700.14.00.063 | Днище |
Загрузка ...
|
|
| 30 | 700.14.00.064 | Прокладка |
Загрузка ...
|
|
| 31 | 700.14.00.066 | Скоба |
Загрузка ...
|
|
| 32 | Шплинт 2Х14 ГОСТ 397-79 | Шплинт 2Х14 ГОСТ 397-79 |
Загрузка ...
|
|
| 33 | 700А.14.00.040 | Боковина правая в сборе |
Загрузка ...
|
|
| 34 | 700.14.10.000-1 | Шторка в сборе |
Загрузка ...
|
|
| 35 | 700.14.00.016 | Прокладка |
Загрузка ...
|
|
| 36 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 37 | Болт 3М10Х20 ГОСТ 7808-70 | Болт 3М10Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 38 | Шайба 12.01 ГОСТ 1 1371-78 | Шайба 12.01 ГОСТ 1 1371-78 |
Загрузка ...
|
|
| 39 | Болт М6Х12 ГОСТ 7805-70 | Болт М6Х12 ГОСТ 7805-70 |
Загрузка ...
|
|
| 40 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 41 | 700.14.00.049 | Накладка |
Загрузка ...
|
|
| 42 | 700.14.00.150-2 | Трос в сборе |
Загрузка ...
|
|
| 43 | 700.15.00.046 | Кольцо |
Загрузка ...
|
|
| 44 | 700.14.00.160 | Цепь в сборе |
Загрузка ...
|
|
| 45 | 700.14.00.024 | Втулка |
Загрузка ...
|
|
| 46 | 700.14.00.026 | Скоба |
Загрузка ...
|
|
| 47 | Шайба 10.01 ГОСТ 13463-68 | Шайба 10.01 ГОСТ 13463-68 |
Загрузка ...
|
|
| 48 | Болт М10Х25 ГОСТ 7808-70 | Болт М10Х25 ГОСТ 7808-70 |
Загрузка ...
|
|
| 49 | 700.14.00.023 | Ролик |
Загрузка ...
|
|
| 50 | 700.14.00.067 | Планка |
Загрузка ...
|
|
| 51 | 700А.14.00.110-1 | Крышка в сборе |
Загрузка ...
|
|
| 52 | 700А.14.00.090-2 | Блок масляных радиаторов |
Загрузка ...
|
|
| 53 | 700А.14.00.030 | Боковина левая в сборе |
Загрузка ...
|
|
| 54 | 700А.34.00.028 | Скоба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
