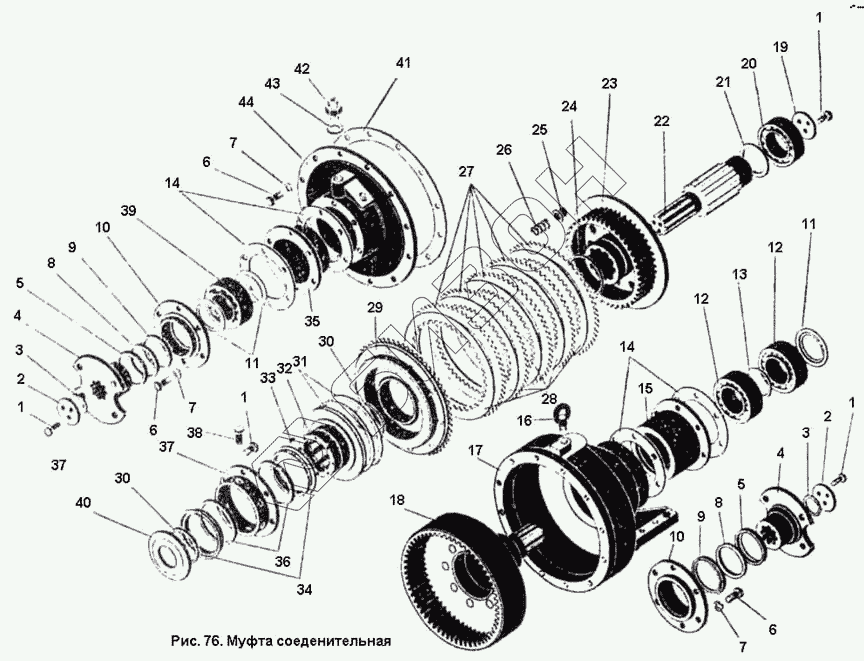

Графический каталог запасных частей к технике: ПТЗ К-701. Муфта соединительная
1
1
1
1
2
2
3
3
4
4
5
5
6
6
6
7
7
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.42.30.000 | 700А.42.30.000 | Муфта соединительная |
Загрузка ...
|
|
| 1 | Болт 3М8Х20 ГОСТ 7808-70 | Болт 3М8Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 2 | 700.42.30.015 | Шайба |
Загрузка ...
|
|
| 3 | 700.42.02.029 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | 700.42.02.028-1 | Фланец |
Загрузка ...
|
|
| 5 | 700.42.02.013 | Корпус сальника |
Загрузка ...
|
|
| 6 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 |
Загрузка ...
|
|
| 7 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | Кольцо СП 88-69-7 ГОСТ 6308-71 | Кольцо СП 88-69-7 ГОСТ 6308-71 |
Загрузка ...
|
|
| 9 | Уплотнение АК АСК-70-95-12 ЛК 02478-00 | Уплотнение АК АСК-70-95-12 ЛК 02478-00 |
Загрузка ...
|
|
| 10 | 700.42.30.026 | Крышка |
Загрузка ...
|
|
| 11 | 700.42.30.013 | Маслоотражатель |
Загрузка ...
|
|
| 12 | Подшипник 311 ГОСТ 8338-75 | Подшипник 311 ГОСТ 8338-75 |
Загрузка ...
|
|
| 13 | 700.17.01.141 | Кольцо распорное |
Загрузка ...
|
|
| 14 | 700.42.02.034-1 | Прокладка |
Загрузка ...
|
|
| 15 | 700.42.30.017 | Стакан |
Загрузка ...
|
|
| 16 | Винт М10 ГОСТ 4751-73 | Винт М10 ГОСТ 4751-73 |
Загрузка ...
|
|
| 17 | 700.42.30.011-1 | Корпус муфты |
Загрузка ...
|
|
| 18 | 700А.42.30.050 | Вал |
Загрузка ...
|
|
| 19 | 700А.42.30.028 | Шайба |
Загрузка ...
|
|
| 20 | Подшипник 212 ГОСТ 8338-75 | Подшипник 212 ГОСТ 8338-75 |
Загрузка ...
|
|
| 21 | 700А.42.30.029 | Кольцо |
Загрузка ...
|
|
| 22 | 700А.42.30.022 | Вал |
Загрузка ...
|
|
| 23 | 700А.17.01.047 | Барабан средний |
Загрузка ...
|
|
| 24 | 700.17.01.458-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 25 | 700.17.01.033-1 | Стакан |
Загрузка ...
|
|
| 26 | 700А.17.01.034-1 | Пружина |
Загрузка ...
|
|
| 27 | 700А.17.01.037-1 | Диск |
Загрузка ...
|
|
| 28 | 700А.17.01.038-2 | Диск |
Загрузка ...
|
|
| 29 | 700А.42.30.030-1 | Диск нажимной в сборе |
Загрузка ...
|
|
| 30 | Кольцо У-90 Х 85-3 ГОСТ 18829-73 | Кольцо У-90 Х 85-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 31 | 700А.17.01.324-02 | Манжета |
Загрузка ...
|
|
| 32 | 700А.42.30.032 | Диск средний |
Загрузка ...
|
|
| 33 | 700.17.01.204 | Заглушка |
Загрузка ...
|
|
| 34 | 700.17.01.051-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 35 | 700.42.30.027 | Стакан |
Загрузка ...
|
|
| 36 | 700.17.01.459 | Кольцо уплотнительное |
Загрузка ...
|
|
| 37 | 700.42.30.018 | Стакан |
Загрузка ...
|
|
| 38 | 700.42.30.025 | Валик |
Загрузка ...
|
|
| 39 | Подшипник 1311 ГОСТ 5720-75 | Подшипник 1311 ГОСТ 5720-75 |
Загрузка ...
|
|
| 40 | 700.42.30.014-1 | Кольцо |
Загрузка ...
|
|
| 41 | 700.42.30.024 | Прокладка |
Загрузка ...
|
|
| 42 | 700А.42.30.039 | Штуцер |
Загрузка ...
|
|
| 43 | Прокладка ФТ 20Х26Х1.5 МН 3138-62 | Прокладка ФТ 20Х26Х1.5 МН 3138-62 |
Загрузка ...
|
|
| 44 | 700.42.30.012 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
