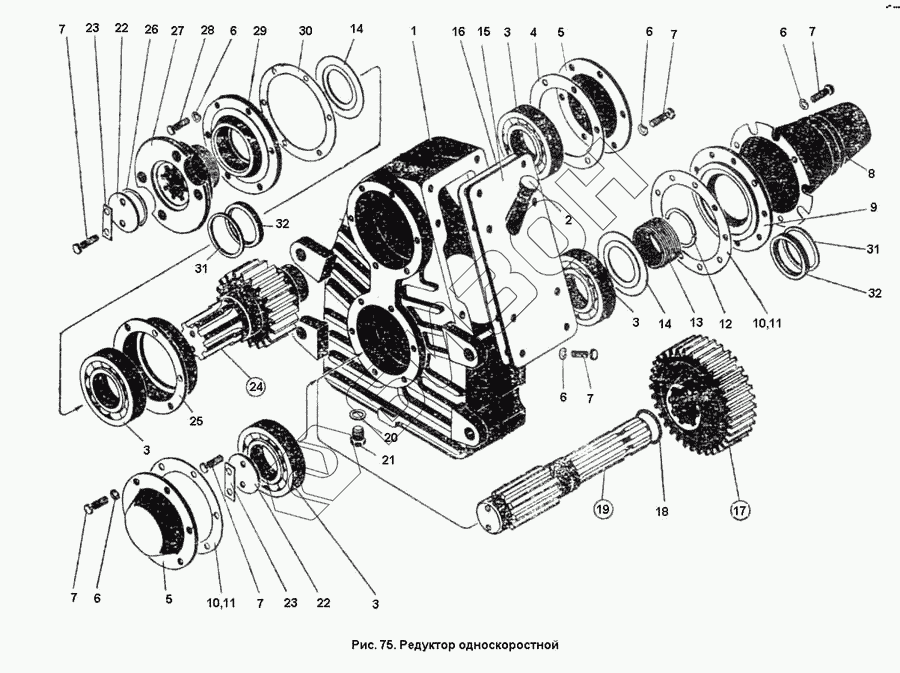

Графический каталог запасных частей к технике: ПТЗ К-701. Редуктор односкоростной
1
2
3
3
3
3
4
5
5
6
6
6
6
6
7
7
7
7
7
7
8
9
10
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.42.02.018-1 | 700А.42.02.018-1 | Вал-шестерня |
Загрузка ...
|
|
| 700А.42.02.074-1 | 700А.42.02.074-1 | Вал отбора мощности |
Загрузка ...
|
|
| 700А.42.02.017-1 | 700А.42.02.017-1 | Шестерня |
Загрузка ...
|
|
| 700А.42.02.000 | 700А.42.02.000 | Редуктор односкоростной |
Загрузка ...
|
|
| 701.42.02.000 | 701.42.02.000 | Редуктор односкоростной |
Загрузка ...
|
|
| 1 | 700.42.02.025-1 | Корпус механизма отбора мощности |
Загрузка ...
|
|
| 2 | 700.42.02.050 | Сапун |
Загрузка ...
|
|
| 3 | Подшипник 311 ГОСТ 8338-75 | Подшипник 311 ГОСТ 8338-75 |
Загрузка ...
|
|
| 4 | 700.42.02.035-1 | Прокладка |
Загрузка ...
|
|
| 5 | 700.42.02.026 | Крышка |
Загрузка ...
|
|
| 6 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 8 | 700.42.02.080 | Кожух |
Загрузка ...
|
|
| 9 | 700.42.02.011 | Крышка |
Загрузка ...
|
|
| 10 | 700.42.02.040-01 | Прокладка |
Загрузка ...
|
|
| 11 | 700.42.02.048-02 | Прокладка |
Загрузка ...
|
|
| 12 | 700.42.02.037-1 | Полукольцо |
Загрузка ...
|
|
| 13 | 700.42.02.027-1 | Втулка |
Загрузка ...
|
|
| 14 | 700.42.30.013 | Маслоотражатель |
Загрузка ...
|
|
| 15 | 700.42.02.040-2 | Крышка в сборе |
Загрузка ...
|
|
| 16 | 700.42.02.036-1 | Прокладка |
Загрузка ...
|
|
| 17 | 701.42.02.017 | Шестерня |
Загрузка ...
|
|
| 18 | Кольцо У-55Х50-3 ГОСТ 18829-73 | Кольцо У-55Х50-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 19 | 701.42.02.019 | Вал отбора мощности |
Загрузка ...
|
|
| 20 | Прокладка ФТ 12Х18Х1.5 МН 3138-62 | Прокладка ФТ 12Х18Х1.5 МН 3138-62 |
Загрузка ...
|
|
| 21 | Пробка М12 ЛК 0011-00 | Пробка М12 ЛК 0011-00 |
Загрузка ...
|
|
| 22 | 700.42.02.016 | Шайба |
Загрузка ...
|
|
| 23 | 700.42.02-047 | Планка стопорная |
Загрузка ...
|
|
| 24 | 701.42.02.018 | Вал-шестерня |
Загрузка ...
|
|
| 25 | 700.42.02.019-1 | Стакан |
Загрузка ...
|
|
| 26 | 700.42.02.029 | Кольцо уплотнительное |
Загрузка ...
|
|
| 27 | 700.42.02.028-1 | Фланец |
Загрузка ...
|
|
| 28 | Болт М8Х30 ГОСТ 7808-70 | Болт М8Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 29 | 700.42.02.011-1 | Крышка |
Загрузка ...
|
|
| 30 | 700.42.02.034-1 | Прокладка |
Загрузка ...
|
|
| 31 | Кольцо СП 88-69-7 ГОСТ 6308-71 | Кольцо СП 88-69-7 ГОСТ 6308-71 |
Загрузка ...
|
|
| 32 | Уплотнение АСК-70-95-12 ЛК 02478-00 | Уплотнение АСК-70-95-12 ЛК 02478-00 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
