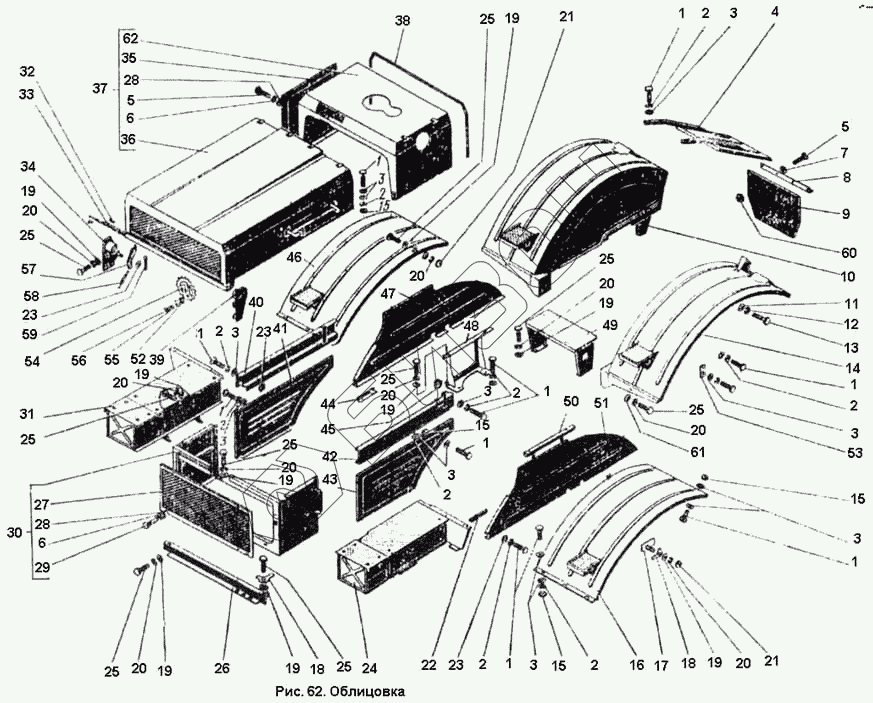

Графический каталог запасных частей к технике: ПТЗ К-701. Облицовка
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
15
15
16
17
18
18
19
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
20
20
21
21
22
23
23
23
24
25
25
25
25
25
25
25
25
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.84.00.000-2 | 700А.84.00.000-2 | Облицовка в сборе |
Загрузка ...
|
|
| 1 | Болт Мl0Х30 ГОСТ 7808-70 | Болт Мl0Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 2 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 4 | 700А.84.00.520 | Подкрылок в сборе |
Загрузка ...
|
|
| 5 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 |
Загрузка ...
|
|
| 6 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 8 | 700А.84.00.262 | Планка |
Загрузка ...
|
|
| 9 | 700А.84.00.261 | Брызговик |
Загрузка ...
|
|
| 10 | 700А.84.04.020-2 | Крыло заднее правое |
Загрузка ...
|
|
| 11 | Шайба 16.01 ГОСТ 11371-78 | Шайба 16.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 12 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | Болт М16Х40 ГОСТ 7808-70 | Болт М16Х40 ГОСТ 7808-70 |
Загрузка ...
|
|
| 14 | 700А.84.04.010-2 | Крыло заднее левое |
Загрузка ...
|
|
| 15 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 |
Загрузка ...
|
|
| 16 | 700А.84.03.060-1 | Крыло переднее левое |
Загрузка ...
|
|
| 17 | 700А.84.00.530 | Шпилька в сборе |
Загрузка ...
|
|
| 18 | Шайба 12.01 ГОСТ 13463-78 | Шайба 12.01 ГОСТ 13463-78 |
Загрузка ...
|
|
| 19 | Шайба 12.01 ГОСТ 11371-78 | Шайба 12.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 20 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | Гайка М12 5927-70 | Гайка М12 5927-70 |
Загрузка ...
|
|
| 22 | 700А.84.00.490 | Угольник левый в сборе |
Загрузка ...
|
|
| 23 | Шайба 10.01 ГОСТ 6958-78 | Шайба 10.01 ГОСТ 6958-78 |
Загрузка ...
|
|
| 24 | 700А.84.00.210-3 | Контейнер левый в сборе |
Загрузка ...
|
|
| 25 | Болт М12Х30 ГОСТ 7808-70 | Болт М12Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 26 | 700А.84.00.330 | Балка в сборе |
Загрузка ...
|
|
| 27 | 700А.84.01.030 | Обечайка в сборе |
Загрузка ...
|
|
| 28 | Шайба 8.01 ГОСТ 6958-78 | Шайба 8.01 ГОСТ 6958-78 |
Загрузка ...
|
|
| 29 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 30 | 700А.84.01.000-1 | Облицовка радиатора |
Загрузка ...
|
|
| 31 | 700А.84.00.200-3 | Контейнер правый в сборе |
Загрузка ...
|
|
| 32 | 700А.84.00.147 | Прокладка |
Загрузка ...
|
|
| 33 | 700А.84.00.018-1 | Пластина торсиона |
Загрузка ...
|
|
| 34 | 700А.84.00.630 | Щека правая |
Загрузка ...
|
|
| 35 | 700А.84.02.052-1 | Щиток |
Загрузка ...
|
|
| 36 | 700А.84.02.050-2 | Крышка капота в сборе |
Загрузка ...
|
|
| 37 | 700А.84.02.000-1 | Капот (комплект) |
Загрузка ...
|
|
| 38 | 700А.84.00.267-1 | Профиль |
Загрузка ...
|
|
| 39 | 700А.84.00.350-1 | Щека левая в сборе |
Загрузка ...
|
|
| 40 | 700А.84.00.310-1 | Связь правая в сборе |
Загрузка ...
|
|
| 41 | 700А.84.00.380 | Щиток правый в сборе |
Загрузка ...
|
|
| 42 | 700А.84.00.320-1 | Связь левая в сборе |
Загрузка ...
|
|
| 43 | 700А.84.00.370 | Щиток левый в сборе |
Загрузка ...
|
|
| 44 | 700А.84.00.480 | Угольник правый в сборе |
Загрузка ...
|
|
| 45 | 700А.84.00.268 | Амортизатор |
Загрузка ...
|
|
| 46 | 700А.84.03.050-1 | Крыло переднее правое |
Загрузка ...
|
|
| 47 | 700А.84.00.290-1 | Стена правая в сборе |
Загрузка ...
|
|
| 48 | 700А.84.00.460 | Рамка правая сборе |
Загрузка ...
|
|
| 49 | 700А.84.00.190 | Площадка в сборе |
Загрузка ...
|
|
| 50 | 700А.84.00.470 | Рамка левая в сборе |
Загрузка ...
|
|
| 51 | 700А.84.00.300-1 | Стена левая в сборе |
Загрузка ...
|
|
| 52 | Гайка М4 ГОСТ 5927-70 | Гайка М4 ГОСТ 5927-70 |
Загрузка ...
|
|
| 53 | 700А.84.00.021 | Планка |
Загрузка ...
|
|
| 54 | 700А.84.00.269 | Товарный знак трактора |
Загрузка ...
|
|
| 55 | 700А.84.00.271 | Шайба |
Загрузка ...
|
|
| 56 | Винт М4Х16 ГОСТ 17475-72 | Винт М4Х16 ГОСТ 17475-72 |
Загрузка ...
|
|
| 57 | 700А.84.00.337 | Рычаг |
Загрузка ...
|
|
| 58 | 700А.84.00.338 | Пружина |
Загрузка ...
|
|
| 59 | Шплинт 2.5Х16 ГОСТ 397-79 | Шплинт 2.5Х16 ГОСТ 397-79 |
Загрузка ...
|
|
| 60 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 61 | Шайба 12.01 ГОСТ 6958-78 | Шайба 12.01 ГОСТ 6958-78 |
Загрузка ...
|
|
| 62 | 700А.84.02.070-1 | Капот в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
