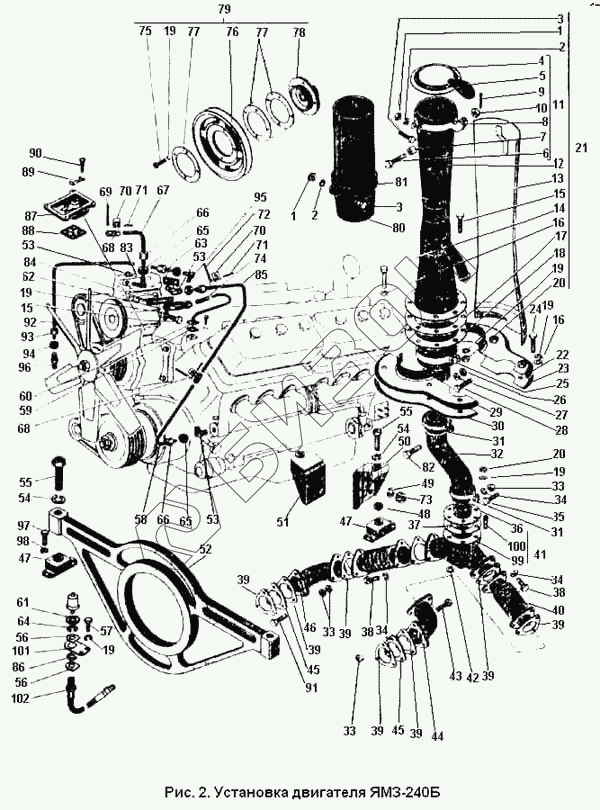

Графический каталог запасных частей к технике: ПТЗ К-701. Установка двигателя ЯМЗ-240Б
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
19
19
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
33
33
34
34
34
35
36
37
38
38
39
39
39
39
39
39
39
40
41
42
43
44
45
45
45
45
46
47
47
48
49
50
51
52
53
53
53
54
54
55
55
56
56
57
58
59
60
61
62
63
64
65
65
66
66
67
68
68
69
70
70
71
71
72
73
74
75
76
77
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 701.10.00.000.6 | 701.10.00.000.6 | Двигатель в сборе |
Загрузка ...
|
|
| 701.10.00.020-3 | 701.10.00.020-3 | Двигатель ЯМЗ-240Б |
Загрузка ...
|
|
| 701.00.10.000-7 | 701.00.10.000-7 | Установка двигателя |
Загрузка ...
|
|
| 1 | Гайка М6 ГОСТ 5927-70 | Гайка М6 ГОСТ 5927-70 |
Загрузка ...
|
|
| 2 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | Болт М6Х30 ГОСТ 7811-70 | Болт М6Х30 ГОСТ 7811-70 |
Загрузка ...
|
|
| 4 | 700.00.10.063-1 | Крышка |
Загрузка ...
|
|
| 5 | 700.00.10.230 | Планка (в сборе с дет. 700.00.10.063-1) |
Загрузка ...
|
|
| 6 | Болт 2М10Х45 ГОСТ 7811-70 | Болт 2М10Х45 ГОСТ 7811-70 |
Загрузка ...
|
|
| 7 | 700.00.10.076 | Втулка |
Загрузка ...
|
|
| 8 | 701.00.10.160 | Хомут в сборе |
Загрузка ...
|
|
| 9 | Шплинт 2.5Х25 ГОСТ 397-79 | Шплинт 2.5Х25 ГОСТ 397-79 |
Загрузка ...
|
|
| 10 | Гайка М10 ГОСТ 5932-73 | Гайка М10 ГОСТ 5932-73 |
Загрузка ...
|
|
| 11 | 701.00.10.150 | Крышка с хомутом в сборе |
Загрузка ...
|
|
| 12 | 701.00.10.250 | Эжектор в сборе |
Загрузка ...
|
|
| 13 | 701.00.10.200-1 | Экран в сборе |
Загрузка ...
|
|
| 14 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 |
Загрузка ...
|
|
| 15 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 16 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 17 | 700.00.10.071 | Прокладка |
Загрузка ...
|
|
| 18 | 701.110.10.180 | Основание искрогасителя в сборе |
Загрузка ...
|
|
| 19 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | Гайка М6 ГОСТ 5927-70 | Гайка М6 ГОСТ 5927-70 |
Загрузка ...
|
|
| 21 | 701.00.10.210-1 | Эжектор с искрогасителем и экраном в сборе |
Загрузка ...
|
|
| 22 | 701.00.10.260 | Половина фланца |
Загрузка ...
|
|
| 23 | 700А.00.10.016-01 | Половина фланца |
Загрузка ...
|
|
| 24 | Болт М8Х35 ГОСТ 7811-70 | Болт М8Х35 ГОСТ 7811-70 |
Загрузка ...
|
|
| 25 | 700А.00.10.018 | Хомут |
Загрузка ...
|
|
| 26 | Гайка М12 ГОСТ 5927-70 | Гайка М12 ГОСТ 5927-70 |
Загрузка ...
|
|
| 27 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | Болт М12Х55 ГОСТ 7811-70 | Болт М12Х55 ГОСТ 7811-70 |
Загрузка ...
|
|
| 29 | 700А.00.10.020 | Половина фланца в сборе |
Загрузка ...
|
|
| 30 | 700А.00.10.040 | Половина фланца в сборе |
Загрузка ...
|
|
| 31 | 700.00.10.048 | Хомут |
Загрузка ...
|
|
| 32 | 701.00.10.087 | Труба |
Загрузка ...
|
|
| 33 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 |
Загрузка ...
|
|
| 34 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 35 | Болт М10Х45 ГОСТ 7811-70 | Болт М10Х45 ГОСТ 7811-70 |
Загрузка ...
|
|
| 36 | 701.00.10.230 | Труба в сборе |
Загрузка ...
|
|
| 37 | 700.00.10.022 | Прокладка |
Загрузка ...
|
|
| 38 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 |
Загрузка ...
|
|
| 39 | 701.10.00.019 | Прокладка |
Загрузка ...
|
|
| 40 | 701.10.00.060 | Сильфон в сборе |
Загрузка ...
|
|
| 41 | 701.10.00.090-2 | Тройник в сборе |
Загрузка ...
|
|
| 42 | Шайба 10.01 ГОСТ 6958-78 | Шайба 10.01 ГОСТ 6958-78 |
Загрузка ...
|
|
| 43 | Болт М10Х50 ГОСТ 7811-70 | Болт М10Х50 ГОСТ 7811-70 |
Загрузка ...
|
|
| 44 | 701.10.00.111 | Труба левая |
Загрузка ...
|
|
| 45 | 701.10.00.106-01 | Проставка регулировочная |
Загрузка ...
|
|
| 45 | 701.10.00.106-02 | Проставка регулировочная |
Загрузка ...
|
|
| 45 | 701.10.00.106-03 | Проставка регулировочная |
Загрузка ...
|
|
| 46 | 701.10.00.112 | Труба правая |
Загрузка ...
|
|
| 47 | 700.00.10.020 | Амортизатор в сборе АКСС-400м |
Загрузка ...
|
|
| 48 | 701.00.10.011 | Проставка |
Загрузка ...
|
|
| 49 | Шайба 14.65Г ГОСТ 6402-70 | Шайба 14.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 50 | 701.10.00.016-1 | Кронштейн левый |
Загрузка ...
|
|
| 51 | 701.10.00.074 | Кронштейн правый |
Загрузка ...
|
|
| 52 | 701.10.00.092 | Траверса |
Загрузка ...
|
|
| 53 | Угольник 1-12 ГОСТ 9115-67 | Угольник 1-12 ГОСТ 9115-67 |
Загрузка ...
|
|
| 54 | Шайба 27.65Г ГОСТ 6402-70 | Шайба 27.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 55 | Болт М27Х110 ГОСТ 7808-70 | Болт М27Х110 ГОСТ 7808-70 |
Загрузка ...
|
|
| 56 | 700.38.00.018 | Планка |
Загрузка ...
|
|
| 57 | Болт М8Х16 ГОСТ 7808-70 | Болт М8Х16 ГОСТ 7808-70 |
Загрузка ...
|
|
| 58 | 701.10.00.115-1 | Труба |
Загрузка ...
|
|
| 59 | 701.10.00.031 | Прокладка |
Загрузка ...
|
|
| 60 | 701.10.00.180 | Труба подвода воздуха к компрессору в сборе |
Загрузка ...
|
|
| 61 | Гайка М20Х1.5 ГОСТ 5927-70 | Гайка М20Х1.5 ГОСТ 5927-70 |
Загрузка ...
|
|
| 62 | 701.10.00.015-3 | Патрубок |
Загрузка ...
|
|
| 63 | 700.10.00.026 | Прокладка |
Загрузка ...
|
|
| 64 | Шайба 20.65Г ГОСТ 6402-70 | Шайба 20.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 65 | Муфта 12 ГОСТ 9121-67 | Муфта 12 ГОСТ 9121-67 |
Загрузка ...
|
|
| 66 | Гайка 1-12 ГОСТ 9 122-67 | Гайка 1-12 ГОСТ 9 122-67 |
Загрузка ...
|
|
| 67 | 701.10.00.085-1 | Труба |
Загрузка ...
|
|
| 68 | 701.10.00.089 | Трубка |
Загрузка ...
|
|
| 69 | Лента 225 ГОСТ 503-71 | Лента 225 ГОСТ 503-71 |
Загрузка ...
|
|
| 70 | А52426.24 | Рамка хомута ОСТ 3-408-70 |
Загрузка ...
|
|
| 71 | 3408-1 | Шплинт хомута 6.3 ОСТ 3-408-70 |
Загрузка ...
|
|
| 72 | Лента 300 ГОСТ 503-71 | Лента 300 ГОСТ 503-71 |
Загрузка ...
|
|
| 73 | Гайка М14Х1.5 ГОСТ 5927-70 | Гайка М14Х1.5 ГОСТ 5927-70 |
Загрузка ...
|
|
| 74 | Рукав 22Х32-16 ГОСТ 10362-76: L=80мм | Рукав 22Х32-16 ГОСТ 10362-76: L=80мм |
Загрузка ...
|
|
| 75 | Болт М8Х30 ГОСТ 7808-70 | Болт М8Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 76 | 701.10.00.068-2 | Шкив компрессора |
Загрузка ...
|
|
| 77 | 701.10.00.064-1 | Прокладка регулировочная |
Загрузка ...
|
|
| 78 | 701.10.00.091 | Ступица |
Загрузка ...
|
|
| 79 | 700.10.00.170-2 | Шкив в сборе |
Загрузка ...
|
|
| 80 | 701.81.00.010 | Насадок в сборе |
Загрузка ...
|
|
| 81 | 700.00.10.067-1 | Хомут |
Загрузка ...
|
|
| 82 | Болт М8Х35 ГОСТ 7808-70 | Болт М8Х35 ГОСТ 7808-70 |
Загрузка ...
|
|
| 83 | 701.10.00.210 | Компрессор |
Загрузка ...
|
|
| 84 | 700.10.00.028 | Прокладка |
Загрузка ...
|
|
| 85 | 701.10.00.114-1 | Труба |
Загрузка ...
|
|
| 86 | 700.38.00.017 | Втулка |
Загрузка ...
|
|
| 87 | 701.10.00.078-2 | Проставка |
Загрузка ...
|
|
| 88 | 701.10.00.077-1 | Прокладка |
Загрузка ...
|
|
| 89 | 701.10.00.087-1 | Планка стопорная |
Загрузка ...
|
|
| 90 | Болт М12Х50 ГОСТ 7808-70 | Болт М12Х50 ГОСТ 7808-70 |
Загрузка ...
|
|
| 91 | Болт М8Х40 ГОСТ 7811-70 | Болт М8Х40 ГОСТ 7811-70 |
Загрузка ...
|
|
| 92 | 701.10.00.023-1 | Труба |
Загрузка ...
|
|
| 93 | Гайка 1-6 ГОСТ 9122-67 | Гайка 1-6 ГОСТ 9122-67 |
Загрузка ...
|
|
| 94 | Муфта 6 ГОСТ 9121-67 | Муфта 6 ГОСТ 9121-67 |
Загрузка ...
|
|
| 95 | Угольник 1-6 ГОСТ 9115-67 | Угольник 1-6 ГОСТ 9115-67 |
Загрузка ...
|
|
| 96 | Штуцер 1-6 ГОСТ 9113-67 | Штуцер 1-6 ГОСТ 9113-67 |
Загрузка ...
|
|
| 97 | Болт М16Х40 ГОСТ 7808-70 | Болт М16Х40 ГОСТ 7808-70 |
Загрузка ...
|
|
| 98 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 99 | 701.10.00.109 | Тройник |
Загрузка ...
|
|
| 100 | Шпилька М8Х18 ГОСТ 22034-76 | Шпилька М8Х18 ГОСТ 22034-76 |
Загрузка ...
|
|
| 101 | 700А.38.00.011 | Кронштейн |
Загрузка ...
|
|
| 102 | 700.38.00.090 | Рукав |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
