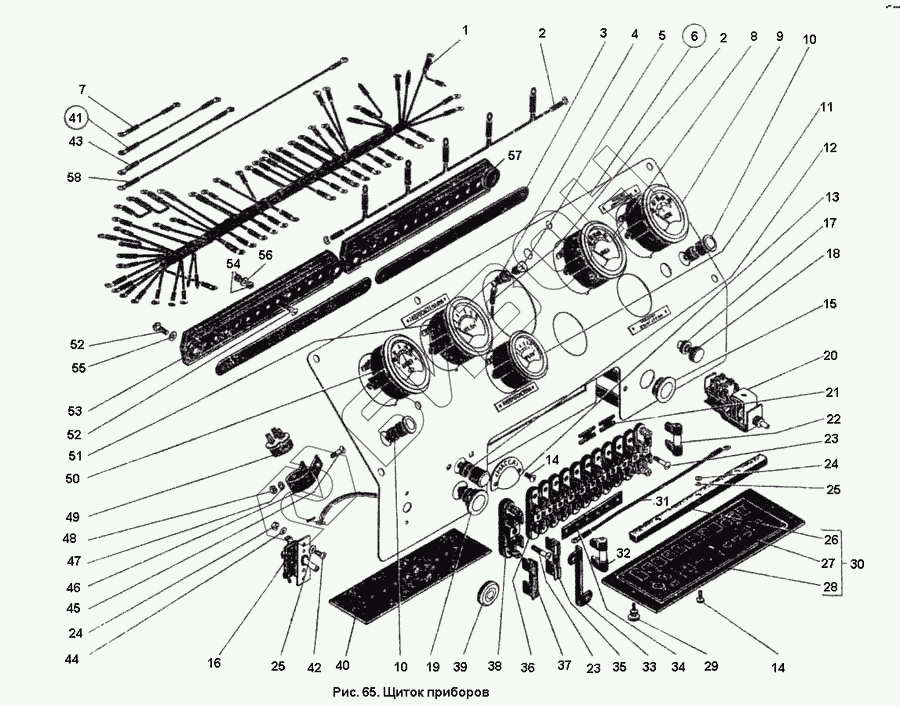

Графический каталог запасных частей к технике: ПТЗ К-701. Щиток приборов
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 700А.38.05.740-2 | Пучок проводов |
Загрузка ...
|
|
| 2 | 700А.38.05.050-2 | Провод 34 |
Загрузка ...
|
|
| 3 | 2256010-37.95.015 | Планка |
Загрузка ...
|
|
| 4 | 700.38.05.310 | Патрон |
Загрузка ...
|
|
| 5 | А-12-1 | Лампа |
Загрузка ...
|
|
| 6 | 701.38.05.260-1 | Панель |
Загрузка ...
|
|
| 7 | 700А.38.05.300-01 | Провод 85 |
Загрузка ...
|
|
| 8 | 700.38.05.030 | Указатель температуры воды УК-118 |
Загрузка ...
|
|
| 9 | 700.38.05.020 | Приемник указателя температуры масла УК-108 |
Загрузка ...
|
|
| 10 | 700.38.05.140 | Фонарь контрольной лампы ПД20-Е |
Загрузка ...
|
|
| 11 | 700.38.05.870 | Приемник указателя давления масла УК-146 |
Загрузка ...
|
|
| 12 | 700.38.05.150 | Фонарь контрольной лампы ПД20-Д |
Загрузка ...
|
|
| 13 | 700.38.05.109-1 | Козырек |
Загрузка ...
|
|
| 14 | М4Х8 | Винт |
Загрузка ...
|
|
| 15 | 700А.38.05.130 | Замок-выключатель |
Загрузка ...
|
|
| 16 | 700.38.05.180 | Включатель ВК-57 |
Загрузка ...
|
|
| 17 | ПМ 12Х1.25 | Гайка |
Загрузка ...
|
|
| 18 | 700А.38.05.090 | Ручка |
Загрузка ...
|
|
| 19 | КН-1 | Кнопка |
Загрузка ...
|
|
| 20 | 700А.38.05.080 | Переключатель |
Загрузка ...
|
|
| 21 | 700А.38.05.017 | Шинка |
Загрузка ...
|
|
| 22 | ПВ-10 | Предохранитель |
Загрузка ...
|
|
| 23 | М4Х16 | Винт |
Загрузка ...
|
|
| 24 | М4 | Гайка |
Загрузка ...
|
|
| 25 | 4.01 | Шайба |
Загрузка ...
|
|
| 26 | 700А.38.05.023 | Прокладка |
Загрузка ...
|
|
| 27 | 700А.38.05.103-1 | Табличка |
Загрузка ...
|
|
| 28 | 700А.38.05.102 | Крышка |
Загрузка ...
|
|
| 29 | 700.38.05.072 | Ручка |
Загрузка ...
|
|
| 30 | 700А.38.05.290-1 | Крышка |
Загрузка ...
|
|
| 31 | 700А.38.05.010-05 | Провод 1 83 |
Загрузка ...
|
|
| 32 | ПВ-20 | Предохранитель |
Загрузка ...
|
|
| 33 | 700А.38.05.019 | Шинка |
Загрузка ...
|
|
| 34 | 700А.38.05.016 | Шинка |
Загрузка ...
|
|
| 35 | ПВ-80АС | Предохранитель |
Загрузка ...
|
|
| 36 | Б3-20 | Блок защиты |
Загрузка ...
|
|
| 37 | 700.38.28.080 | Вставка |
Загрузка ...
|
|
| 38 | Б3-30 | Блок защиты |
Загрузка ...
|
|
| 39 | 700.38.05.125 | Протектор |
Загрузка ...
|
|
| 40 | 700А.38.05.021 | Прокладка |
Загрузка ...
|
|
| 41 | 701.38.05.080 | Провод 146 |
Загрузка ...
|
|
| 42 | М4Х12 | Винт |
Загрузка ...
|
|
| 42 | М4Х12 | Винт |
Загрузка ...
|
|
| 43 | 700А.38.05.010-03 | Провод 181 |
Загрузка ...
|
|
| 44 | 4.65Г | Шайба |
Загрузка ...
|
|
| 45 | М6Х16 | Болт |
Загрузка ...
|
|
| 46 | ХПО-3ОХ7 | Хомутик |
Загрузка ...
|
|
| 47 | 6.65Г | Шайба |
Загрузка ...
|
|
| 48 | М6 | Гайка |
Загрузка ...
|
|
| 49 | 700А.38.05.100 | Прерыватель |
Загрузка ...
|
|
| 50 | 700.38.05.540 | Амперметр АП-104 |
Загрузка ...
|
|
| 51 | 700.38.05.860 | Приемник |
Загрузка ...
|
|
| 52 | М5Х20 | Винт |
Загрузка ...
|
|
| 53 | 17.37.23.000 | Панель |
Загрузка ...
|
|
| 54 | М5 | Гайка |
Загрузка ...
|
|
| 55 | 5.01 | Шайба |
Загрузка ...
|
|
| 56 | 5.65Г | Шайба |
Загрузка ...
|
|
| 57 | 700.37.00.580 | Панель соединительная в сборе |
Загрузка ...
|
|
| 58 | 700А.38.05.010-06 | Провод 182 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
