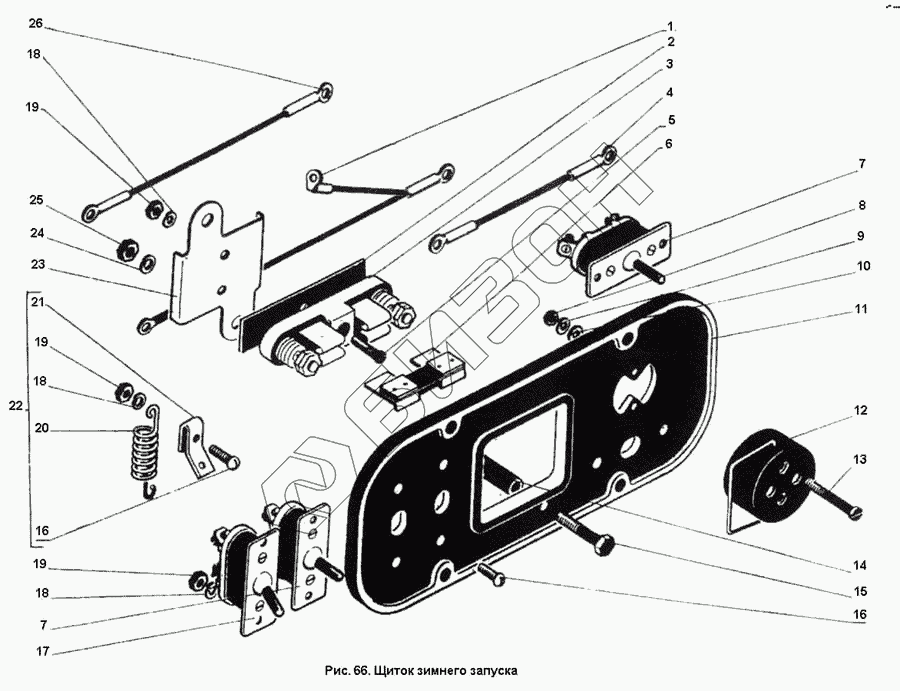

Графический каталог запасных частей к технике: ПТЗ К-701. Щиток зимнего запуска
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
18
18
19
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 700А.37.24.490 | Провод 151 |
Загрузка ...
|
|
| 2 | 700.38.05.123 | Прокладка |
Загрузка ...
|
|
| 3 | Б3-30 | Блок защиты |
Загрузка ...
|
|
| 4 | 700.38.28.050-05 | Провод 156 |
Загрузка ...
|
|
| 5 | М4Х16 | Винт |
Загрузка ...
|
|
| 6 | ПВ-60АС | Плавкая вставка |
Загрузка ...
|
|
| 7 | 700.38.05.190 | Переключатель П57 |
Загрузка ...
|
|
| 8 | М3 | Гайка |
Загрузка ...
|
|
| 9 | 3.65Г | Шайба |
Загрузка ...
|
|
| 10 | 3.01 | Шайба |
Загрузка ...
|
|
| 11 | 700.38.28.011-2 | Панель |
Загрузка ...
|
|
| 12 | 700.37.00.260 | Розетка штепсельная я 47-К |
Загрузка ...
|
|
| 13 | М3Х30 | Винт |
Загрузка ...
|
|
| 14 | 700.38.28.013-1 | Втулка |
Загрузка ...
|
|
| 15 | М6Х40 | Болт |
Загрузка ...
|
|
| 16 | М4Х12 | Винт |
Загрузка ...
|
|
| 17 | 700.38.05.180 | Включатель ВК-57 |
Загрузка ...
|
|
| 18 | 4.65Г | Шайба |
Загрузка ...
|
|
| 19 | М4 | Гайка |
Загрузка ...
|
|
| 20 | 700.38.05.084-1 | Сопротивление |
Загрузка ...
|
|
| 21 | 700.38.05.124 | Шинка |
Загрузка ...
|
|
| 22 | 700.38.05.600-1 | Сопротивление |
Загрузка ...
|
|
| 23 | 700.38.28.016 | Планка |
Загрузка ...
|
|
| 24 | 6.65Г | Шайба |
Загрузка ...
|
|
| 25 | М6 | Гайка |
Загрузка ...
|
|
| 26 | 700.38.28.050-04 | Провод 155 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
