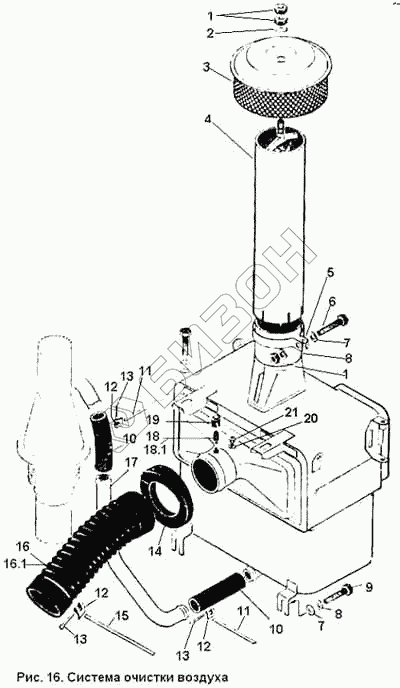

Графический каталог запасных частей к технике: ПТЗ К-701. Система очистки воздуха
1
1
2
3
4
5
6
7
7
8
8
9
10
10
11
11
12
12
12
13
13
13
14
15
16
17
18
18
19
20
21
161
181
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.19.00.000-1 | 700А.19.00.000-1 | Система очистки воздуха |
Загрузка ...
|
|
| 701.19.00.000-2 | 701.19.00.000-2 | Система очистки воздуха |
Загрузка ...
|
|
| 1 | Гайка М12 ГОСТ 5927-70 | Гайка М12 ГОСТ 5927-70 |
Загрузка ...
|
|
| 2 | 700А.19.00.023 | Прокладка |
Загрузка ...
|
|
| 3 | 700А.19.00.020 | Сетка в сборе |
Загрузка ...
|
|
| 4 | 700А.19.00.030 | Воздухозаборная труба |
Загрузка ...
|
|
| 5 | 700А.19.00.026 | Хомут |
Загрузка ...
|
|
| 6 | Болт М12Х55 ГОСТ 7811-70 | Болт М12Х55 ГОСТ 7811-70 |
Загрузка ...
|
|
| 7 | Шайба 12.01 ГОСТ 11371-78 | Шайба 12.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 8 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | Болт М12Х30 ГОСТ 7808-70 | Болт М12Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 10 | Рукав 48Х62-15 ГОСТ 10362-76: L=200мм | Рукав 48Х62-15 ГОСТ 10362-76: L=200мм |
Загрузка ...
|
|
| 11 | Лента 500 ГОСТ 503-71 | Лента 500 ГОСТ 503-71 |
Загрузка ...
|
|
| 12 | А52426-24 | Рамка хомута ОСТ 3-408-70 |
Загрузка ...
|
|
| 13 | 3408-1 | Шплинт хомута 6.3 ОСТ 3-408-70 |
Загрузка ...
|
|
| 14 | 700А.19.00.022 | Прокладка |
Загрузка ...
|
|
| 15 | Лента 950 ГОСТ 503-71 | Лента 950 ГОСТ 503-71 |
Загрузка ...
|
|
| 16 | Рукав D-125Х500 ТУ 38-305-199-78 | Рукав D-125Х500 ТУ 38-305-199-78 |
Загрузка ...
|
|
| 17 | 701.19.00.011-3 | Труба |
Загрузка ...
|
|
| 18 | 701.19.00.030 | Сигнализатор засоренности воздухоочистителя ОР-9928 ГОСНИТИ |
Загрузка ...
|
|
| 18 | 700А.19.00.041 | Сигнализатор засоренности воздухоочистителя ОР-9928 ГОСНИТИ |
Загрузка ...
|
|
| 19 | 701.19.00.012.1 | Колпак |
Загрузка ...
|
|
| 20 | Прокладка ФТ14Х20Х1.5 МН 3138-62 | Прокладка ФТ14Х20Х1.5 МН 3138-62 |
Загрузка ...
|
|
| 21 | 700А.19.04.095 | Пробка |
Загрузка ...
|
|
| 161 | Рукав D-125Х900 ТУ 38-305-199-78 | Рукав D-125Х900 ТУ 38-305-199-78 |
Загрузка ...
|
|
| 181 | 701.19.00.040 | Сигнализатор засоренности воздухоочистителя ОР-9928 ГОСНИТИ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
