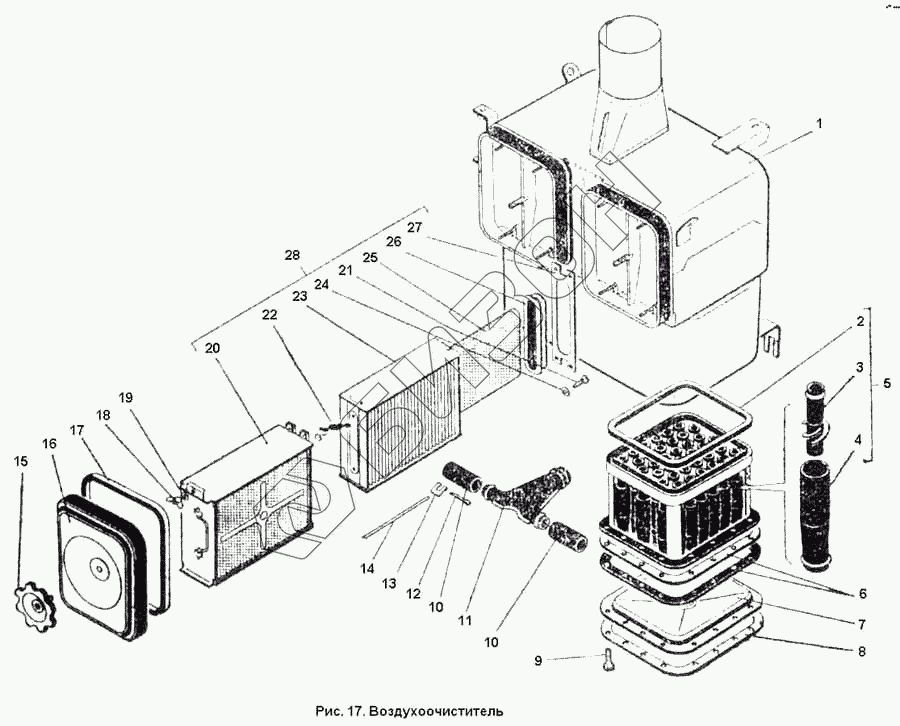

Графический каталог запасных частей к технике: ПТЗ К-701. Воздухоочиститель
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.19.04.000-1 | 700А.19.04.000-1 | Воздухоочиститель |
Загрузка ...
|
|
| 1 | 700А.19.04.010-1 | Корпус |
Загрузка ...
|
|
| 2 | 700А.19.04.058 | Прокладка |
Загрузка ...
|
|
| 3 | 700А.19.04.130 | Направляющая |
Загрузка ...
|
|
| 4 | 700.19.02.013-1 | Труба |
Загрузка ...
|
|
| 5 | 700А.19.04.030 | Инерционный аппарат |
Загрузка ...
|
|
| 6 | 700.19.02.036 | Прокладка |
Загрузка ...
|
|
| 7 | 700.19.02.050-1 | Бункер |
Загрузка ...
|
|
| 8 | 700.19.02.034 | Фланец |
Загрузка ...
|
|
| 9 | Болт М6Х30 ГОСТ 7811-70 | Болт М6Х30 ГОСТ 7811-70 |
Загрузка ...
|
|
| 10 | Рукав 35Х49-15 ГОСТ 10362-76: L=90мм | Рукав 35Х49-15 ГОСТ 10362-76: L=90мм |
Загрузка ...
|
|
| 11 | 700.19.02.120-1 | Тройник |
Загрузка ...
|
|
| 12 | 3408-1 | Шплинт хомута 6.3 ОСТ 3-408-70 |
Загрузка ...
|
|
| 13 | А52426-24 | Рамка хомута ОСТ 3-408-70 |
Загрузка ...
|
|
| 14 | Лента 400 ГОСТ 503-71 | Лента 400 ГОСТ 503-71 |
Загрузка ...
|
|
| 15 | 700А.19.04.060 | Маховик |
Загрузка ...
|
|
| 16 | 700А.19.04.050 | Крышка |
Загрузка ...
|
|
| 17 | 700А.19.04.068-1 | Прокладка |
Загрузка ...
|
|
| 18 | Гайка М8.8.019 ГОСТ 3032-76 | Гайка М8.8.019 ГОСТ 3032-76 |
Загрузка ...
|
|
| 19 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 20 | 700А.19.04.150 | Корпус |
Загрузка ...
|
|
| 21 | Болт М6Х16 ГОСТ 7805-70 | Болт М6Х16 ГОСТ 7805-70 |
Загрузка ...
|
|
| 22 | Прокладка ФТ6Х12Х1 МН 3138-62 | Прокладка ФТ6Х12Х1 МН 3138-62 |
Загрузка ...
|
|
| 23 | 700А.19.04.160-1 | Кассета |
Загрузка ...
|
|
| 24 | Шайба 6.01 ГОСТ 11371-78 | Шайба 6.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | 700А.19.04.170 | Обечайка в сборе |
Загрузка ...
|
|
| 26 | 700А.19.04.082 | Прокладка |
Загрузка ...
|
|
| 27 | 700А.19.04.088 | Планка |
Загрузка ...
|
|
| 28 | 700А.19.04.140 | Кассета в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
