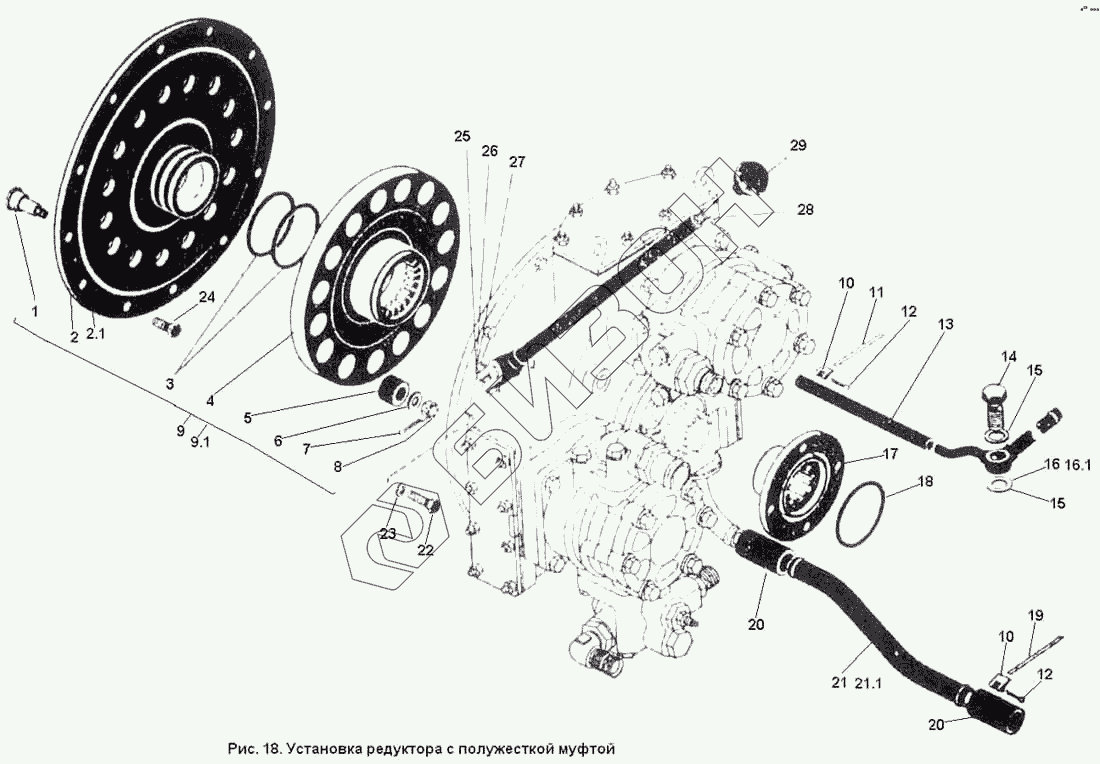

Графический каталог запасных частей к технике: ПТЗ К-701. Установка редуктора с полужесткой муфтой
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
91
161
201
211
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 701.00.16.000-2 | 701.00.16.000-2 | Установка редуктора с полужесткой муфтой |
Загрузка ...
|
|
| 1 | 700.00.16.016 | Палец |
Загрузка ...
|
|
| 2 | 701.00.16.014-2 | Диск |
Загрузка ...
|
|
| 3 | Кольцо У-105Х100-3 ГОСТ 18829-73 | Кольцо У-105Х100-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 4 | 700А.00.16.024 | Муфта |
Загрузка ...
|
|
| 5 | 700.00.16.017 | Амортизатор |
Загрузка ...
|
|
| 6 | Шайба 12.01 ГОСТ 6958-78 | Шайба 12.01 ГОСТ 6958-78 |
Загрузка ...
|
|
| 7 | Шплинт 3.2Х25 ГОСТ 397 79 | Шплинт 3.2Х25 ГОСТ 397 79 |
Загрузка ...
|
|
| 8 | Гайка Л112 ГОСТ 5933-73 | Гайка Л112 ГОСТ 5933-73 |
Загрузка ...
|
|
| 9 | 701.00.16.010-2 | Муфта полужесткая |
Загрузка ...
|
|
| 10 | А52426-24 | Рамка хомута ОСТ 3-408-70 |
Загрузка ...
|
|
| 11 | Лента 250 ГОСТ 503 71 | Лента 250 ГОСТ 503 71 |
Загрузка ...
|
|
| 12 | 3408-1 | Шплинт хомута 6.3 ОСТ 3-408-70 |
Загрузка ...
|
|
| 13 | Рукав 12Х20-16 ГОСТ 10362-76: L=300мм | Рукав 12Х20-16 ГОСТ 10362-76: L=300мм |
Загрузка ...
|
|
| 14 | 700.17.24.023-2 | Болт зажимной |
Загрузка ...
|
|
| 15 | 700.17.01.413 | Прокладка |
Загрузка ...
|
|
| 16 | 701.00.16.030 | Угольник поворотный |
Загрузка ...
|
|
| 17 | 700А.00.16.026 | Фланец |
Загрузка ...
|
|
| 18 | Кольцо У-110Х105-3 ГОСТ 18829-73 | Кольцо У-110Х105-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 19 | Лента 375 ГОСТ 503-71 | Лента 375 ГОСТ 503-71 |
Загрузка ...
|
|
| 20 | Рукав 32Х42-16 ГОСТ 10362-76: L=120мм | Рукав 32Х42-16 ГОСТ 10362-76: L=120мм |
Загрузка ...
|
|
| 21 | 701.00.16.015 | Труба |
Загрузка ...
|
|
| 22 | Болт М12Х45 ГОСТ 7808-70 | Болт М12Х45 ГОСТ 7808-70 |
Загрузка ...
|
|
| 23 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | Болт М12Х30 ГОСТ 7808-70 | Болт М12Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 25 | Болт 3М10Х50 ГОСТ 7811-70 | Болт 3М10Х50 ГОСТ 7811-70 |
Загрузка ...
|
|
| 26 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 |
Загрузка ...
|
|
| 27 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | 700А.00.16.100 | Рычаг |
Загрузка ...
|
|
| 29 | 700.37.00.011-1 | Шар |
Загрузка ...
|
|
| 91 | 701.00.16.010-1 | Муфта полужесткая |
Загрузка ...
|
|
| 161 | 701.00.16.080-1 | Угольник поворотный |
Загрузка ...
|
|
| 201 | 701.00.16.014-1 | Диск |
Загрузка ...
|
|
| 211 | 701.00.16.029 | Труба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
