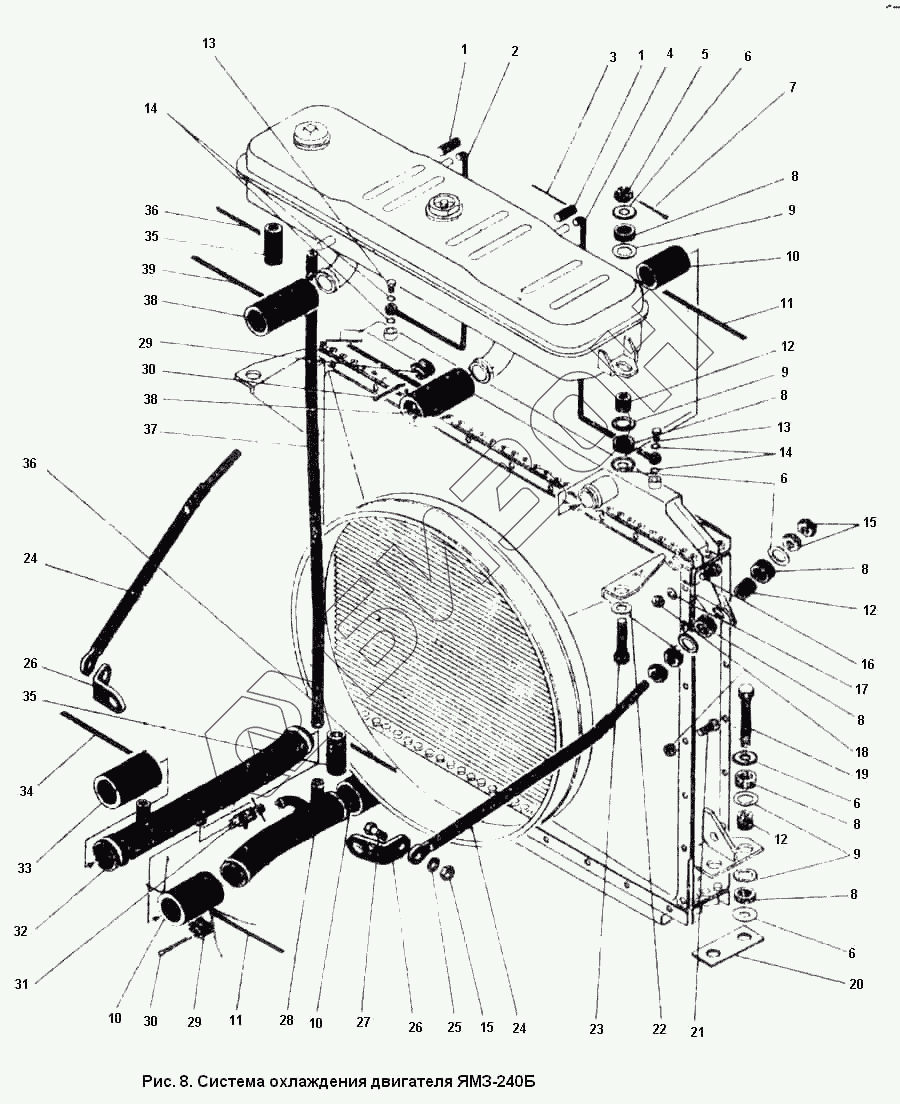

Графический каталог запасных частей к технике: ПТЗ К-701. Система охлаждения двигателя ЯМЗ-240Б
1
1
2
3
4
5
6
6
6
6
7
8
8
8
8
8
8
9
9
9
10
10
10
11
11
12
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
29
30
30
31
32
33
34
35
35
36
36
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 701.13.00.000-1 | 701.13.00.000-1 | Система охлаждения |
Загрузка ...
|
|
| 1 | 701.13.03.039 | Трубка |
Загрузка ...
|
|
| 2 | 701.13.03.060-02 | Труба в сборе |
Загрузка ...
|
|
| 3 | Лента 225 ГОСТ 503-71 | Лента 225 ГОСТ 503-71 |
Загрузка ...
|
|
| 4 | 701.13.03.060-01 | Труба в сборе |
Загрузка ...
|
|
| 5 | Гайка М12 ГОСТ 5933-73 | Гайка М12 ГОСТ 5933-73 |
Загрузка ...
|
|
| 6 | 700.13.00.027 | Шайба |
Загрузка ...
|
|
| 7 | Шплинт 3.2Х32 ГОСТ 397-79 | Шплинт 3.2Х32 ГОСТ 397-79 |
Загрузка ...
|
|
| 8 | 700.13.00.028 | Кольцо |
Загрузка ...
|
|
| 9 | 700.13.00.027-1 | Шайба |
Загрузка ...
|
|
| 10 | 701.13.03.046 | Трубка |
Загрузка ...
|
|
| 11 | Лента 600 ГОСТ 503-71 | Лента 600 ГОСТ 503-71 |
Загрузка ...
|
|
| 12 | 700.13.00.029-1 | Втулка |
Загрузка ...
|
|
| 13 | 700.11.00.039 | Болт зажимной |
Загрузка ...
|
|
| 14 | Прокладка ФТ12Х18Х1.5 МН 3138-78 | Прокладка ФТ12Х18Х1.5 МН 3138-78 |
Загрузка ...
|
|
| 15 | Гайка М12 ГОСТ 5927-70 | Гайка М12 ГОСТ 5927-70 |
Загрузка ...
|
|
| 16 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 |
Загрузка ...
|
|
| 17 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 18 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 19 | Болт 3М12Х55 ГОСТ 7811-70 | Болт 3М12Х55 ГОСТ 7811-70 |
Загрузка ...
|
|
| 20 | 701.13.00.016 | Планка |
Загрузка ...
|
|
| 21 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 22 | 700.13.00.031-2 | Шайба |
Загрузка ...
|
|
| 23 | Болт 2М12Х45 ГОСТ 7811-70 | Болт 2М12Х45 ГОСТ 7811-70 |
Загрузка ...
|
|
| 24 | 701.13.00.150 | Стяжка |
Загрузка ...
|
|
| 25 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | 700.13.00.058 | Угольник |
Загрузка ...
|
|
| 27 | Болт М12Х30 ГОСТ 7808-70 | Болт М12Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 28 | 701.13.03.050 | Труба в сборе |
Загрузка ...
|
|
| 29 | А52426-24 | Рамка хомута ОСТ 3-408-70 |
Загрузка ...
|
|
| 30 | 3408-1 | Шплинт хомута 6.3 ОСТ 3-408-70 |
Загрузка ...
|
|
| 31 | 700.81.05.070 | Кран КР-29 |
Загрузка ...
|
|
| 32 | 701.13.03.040-1 | Труба в сборе |
Загрузка ...
|
|
| 33 | 701.13.03.047 | Трубка |
Загрузка ...
|
|
| 34 | Лента 675 ГОСТ 503-71 | Лента 675 ГОСТ 503-71 |
Загрузка ...
|
|
| 35 | 701.15.04.065-2 | Шланг |
Загрузка ...
|
|
| 36 | Лента 350 ГОСТ 503-71 | Лента 350 ГОСТ 503-71 |
Загрузка ...
|
|
| 37 | 701.13.03.033-1 | Труба |
Загрузка ...
|
|
| 38 | 701.13.03.037 | Шланг |
Загрузка ...
|
|
| 39 | Лента 475 ГОСТ 503-71 | Лента 475 ГОСТ 503-71 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
