Графический каталог запасных частей к технике: ПТЗ К-701. Управление двигателем ЯМЗ-238НБ
1
1
1
1
2
3
3
4
5
5
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
8
9
10
10
11
11
12
13
13
14
14
14
14
14
15
15
15
16
17
18
19
19
19
20
21
22
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42

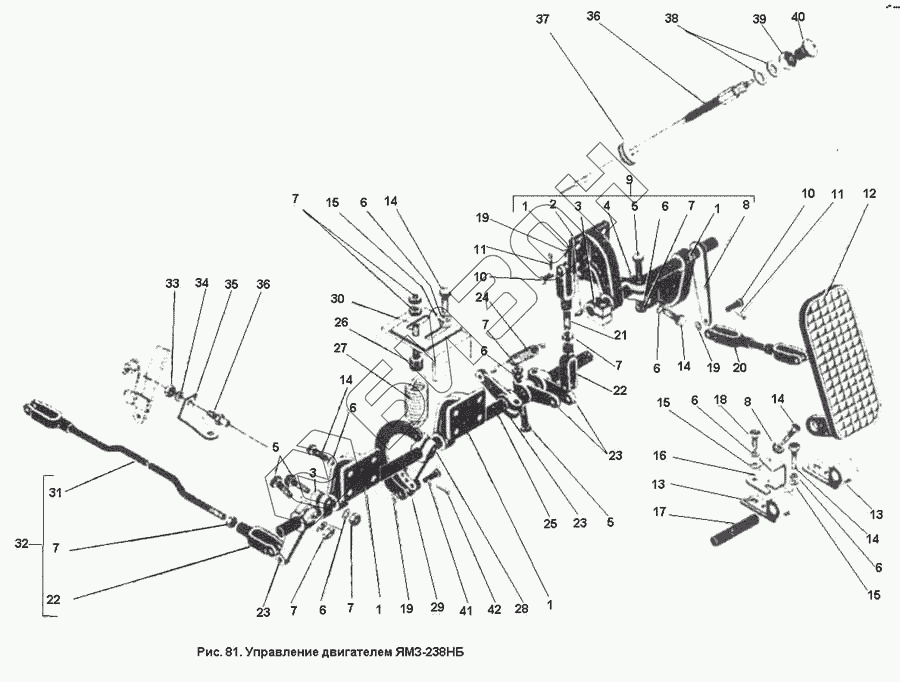

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.11.08.000 | 700А.11.08.000 | Управление двигателем |
Загрузка ...
|
|
| 1 | 700.11.08.066 | Кронштейн |
Загрузка ...
|
|
| 2 | Шпонка 3Х5 ГОСТ 8795-68 | Шпонка 3Х5 ГОСТ 8795-68 |
Загрузка ...
|
|
| 3 | 700.11.08.081-1 | Упор |
Загрузка ...
|
|
| 4 | 700.11.08.139-02 | Рычаг |
Загрузка ...
|
|
| 5 | Болт М8Х 40 ГОСТ 78 11 -70 | Болт М8Х 40 ГОСТ 78 11 -70 |
Загрузка ...
|
|
| 6 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 |
Загрузка ...
|
|
| 8 | 700.11.08.450 | Валик с рычагом |
Загрузка ...
|
|
| 9 | 700.11.08.440 | Валик в сборе |
Загрузка ...
|
|
| 10 | Ось 22-6С5Х25 ГОСТ 9650-71 | Ось 22-6С5Х25 ГОСТ 9650-71 |
Загрузка ...
|
|
| 11 | Шплинт 1.6Х14 ГОСТ 397-79 | Шплинт 1.6Х14 ГОСТ 397-79 |
Загрузка ...
|
|
| 12 | 700А.11.08.160 | Педаль в сборе |
Загрузка ...
|
|
| 13 | 700А.11.08.024 | Кронштейн |
Загрузка ...
|
|
| 14 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 |
Загрузка ...
|
|
| 15 | Шайба 8.01 ГОСТ 6958-78 | Шайба 8.01 ГОСТ 6958-78 |
Загрузка ...
|
|
| 16 | 700А.11.08.170 | Упор в сборе |
Загрузка ...
|
|
| 17 | Ось 11-16С5Х150 ГОСТ 9650-71 | Ось 11-16С5Х150 ГОСТ 9650-71 |
Загрузка ...
|
|
| 18 | Болт М8Х16 ГОСТ 7808-70 | Болт М8Х16 ГОСТ 7808-70 |
Загрузка ...
|
|
| 19 | Шайба 6.01 ГОСТ 11371-78 | Шайба 6.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 20 | 700.11.08.350 | Тяга в сборе |
Загрузка ...
|
|
| 21 | 700.11.08.240-01 | Тяга в сборе |
Загрузка ...
|
|
| 22 | 700.11.08.062 | Вилка тяги регулирующая |
Загрузка ...
|
|
| 23 | 700.11.08.139-01 | Рычаг |
Загрузка ...
|
|
| 24 | 700.11.08.079-1 | Пружина |
Загрузка ...
|
|
| 25 | 700А.11.08.022-1 | Валик |
Загрузка ...
|
|
| 26 | 700.11.08.132 | Болт |
Загрузка ...
|
|
| 27 | 700.17.19.077-1 | Пружина |
Загрузка ...
|
|
| 28 | 700.11.08.138-1 | Рычаг |
Загрузка ...
|
|
| 29 | 700.11.08.590 | Серьга в сборе |
Загрузка ...
|
|
| 30 | 700.11.08.137 | Планка |
Загрузка ...
|
|
| 31 | 700А.11.08.040 | Тяга в сборе |
Загрузка ...
|
|
| 32 | 700А.11.08.030-1 | Тяга в сборе |
Загрузка ...
|
|
| 33 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 |
Загрузка ...
|
|
| 34 | Шайба 10.01 ГОСТ 1 1371-78 | Шайба 10.01 ГОСТ 1 1371-78 |
Загрузка ...
|
|
| 35 | 700.11.08.114 | Кронштейн |
Загрузка ...
|
|
| 36 | 700.11.08.200-2 | Привод останова двигателя |
Загрузка ...
|
|
| 37 | 700.11.00.035-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 38 | Шайба 12.01 ГОСТ 1 1371-78 | Шайба 12.01 ГОСТ 1 1371-78 |
Загрузка ...
|
|
| 39 | Гайка М12Х1.5 ГОСТ 5927-70 | Гайка М12Х1.5 ГОСТ 5927-70 |
Загрузка ...
|
|
| 40 | 700.11.08.190-1 | Рукоятка |
Загрузка ...
|
|
| 41 | 700.17.19.055-4 | Валик |
Загрузка ...
|
|
| 42 | Шплинт 2Х20 ГОСТ 397-79 | Шплинт 2Х20 ГОСТ 397-79 |
Загрузка ...
|
