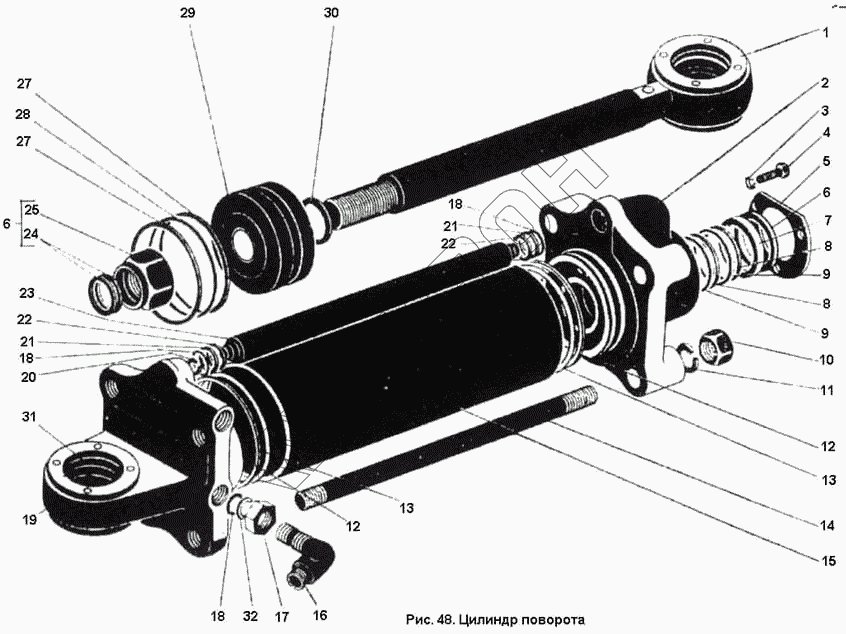

Графический каталог запасных частей к технике: ПТЗ К-701. Цилиндр поворота
1
2
3
4
5
6
7
8
8
9
9
10
11
12
12
13
13
14
15
16
17
18
18
18
19
20
21
21
22
22
23
24
25
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.34.29.000 | 700А.34.29.000 | Цилиндр поворота |
Загрузка ...
|
|
| 1 | 700А.34.29.040 | Шток в сборе |
Загрузка ...
|
|
| 2 | 700А.34.29.025 | Крышка передняя |
Загрузка ...
|
|
| 3 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | Болт М10Х20 ГОСТ 7808-70 | Болт М10Х20 ГОСТ 7808-70 |
Загрузка ...
|
|
| 5 | 700.46.12.021 | Крышка |
Загрузка ...
|
|
| 6 | 700А.34.29.022 | Скребок |
Загрузка ...
|
|
| 7 | 700.46.12.023 | Манжета |
Загрузка ...
|
|
| 8 | 700.46.12.026-3 | Шайба защитная |
Загрузка ...
|
|
| 9 | Кольцо Н1-60Х50-3 ГОСТ 18829-73 | Кольцо Н1-60Х50-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 10 | Гайка М20Х1.5 ГОСТ 5927-70 | Гайка М20Х1.5 ГОСТ 5927-70 |
Загрузка ...
|
|
| 11 | Шайба 20.65Г ГОСТ 6402-70 | Шайба 20.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | 700А.34.29.018-02 | Шайба защитная |
Загрузка ...
|
|
| 13 | Кольцо У-125Х120-3 ГОСТ 18829-73 | Кольцо У-125Х120-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 14 | 700А.34.29.019 | Шпилька |
Загрузка ...
|
|
| 15 | 700А.34.29.024 | Корпус цилиндра поворота |
Загрузка ...
|
|
| 16 | 700А.34.29.017 | Угольник |
Загрузка ...
|
|
| 17 | Гайка М24Х2 ГОСТ 5929-70 | Гайка М24Х2 ГОСТ 5929-70 |
Загрузка ...
|
|
| 18 | Кольцо Н1-25Х20-3 ГОСТ 18829-73 | Кольцо Н1-25Х20-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 19 | 700А.34.29.010 | Крышка задняя в сборе |
Загрузка ...
|
|
| 20 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | 700.46.12.026-5 | Шайба защитная |
Загрузка ...
|
|
| 22 | 700.46.12.017 | Шайба маслопровода |
Загрузка ...
|
|
| 23 | 700.46.12.212 | Маслопровод цилиндра подъема |
Загрузка ...
|
|
| 24 | 700.46.12.011 | Кольцо |
Загрузка ...
|
|
| 25 | 700.46.12.012 | Гайка |
Загрузка ...
|
|
| 26 | 700.46.12.040 | Гайка в сборе |
Загрузка ...
|
|
| 27 | 700А.34.29.018-01 | Шайба защитная |
Загрузка ...
|
|
| 28 | Кольцо Н1-125Х0-3 ГОСТ 18829-73 | Кольцо Н1-125Х0-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 29 | 700А..34.29.016-1 | Поршень |
Загрузка ...
|
|
| 30 | Кольцо У-55Х50-3 ГОСТ 18829-73 | Кольцо У-55Х50-3 ГОСТ 18829-73 |
Загрузка ...
|
|
| 31 | 700А.34.29.014 | Сальник |
Загрузка ...
|
|
| 32 | Кольцо 018-022-25-2-3 ГОСТ 9833-73 | Кольцо 018-022-25-2-3 ГОСТ 9833-73 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
