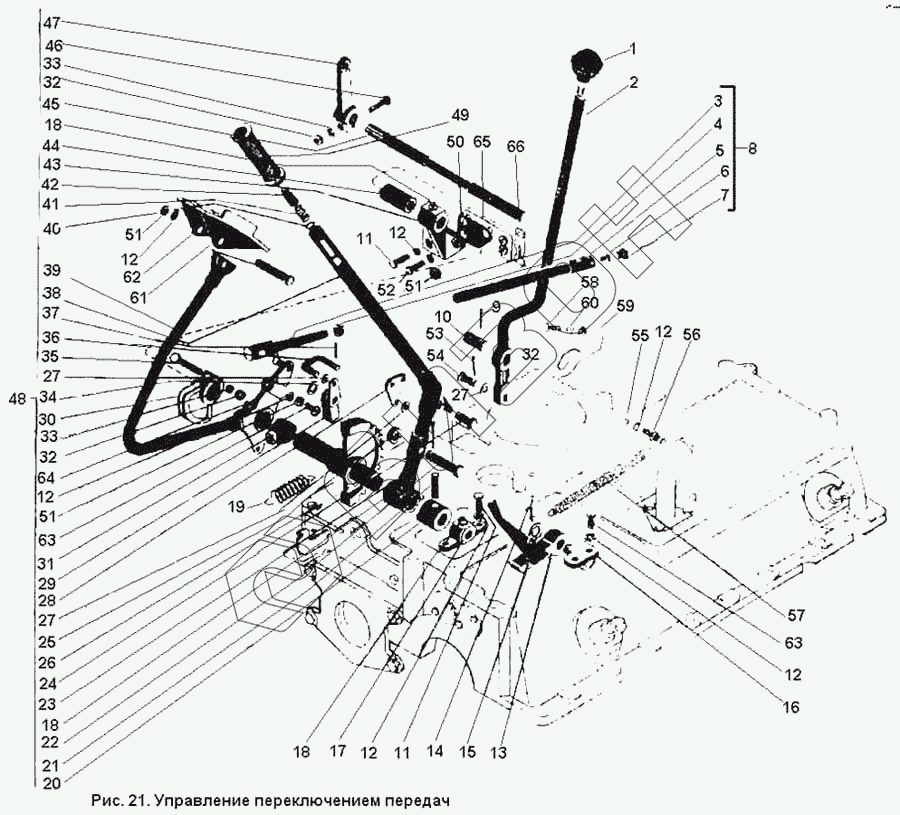

Графический каталог запасных частей к технике: ПТЗ К-701. Управление переключением передач
1
2
3
5
6
7
8
10
11
11
13
16
17
18
18
18
19
20
22
23
24
25
26
28
29
30
31
35
36
38
39
40
41
42
43
44
45
46
47
48
49
50
52
54
56
57
58
59
62
63
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.17.19.000 | 700А.17.19.000 | Управление переключением передач (комплект) |
Загрузка ...
|
|
| 1 | 700.37.00.011-1 | Шар |
Загрузка ...
|
|
| 2 | 700А.17.19.610-2 | Рычаг в сборе |
Загрузка ...
|
|
| 3 | 700.17.19.061 | Наконечник |
Загрузка ...
|
|
| 5 | 700А.17.19.050-3 | Тяга в сборе |
Загрузка ...
|
|
| 6 | 700.17.19.049 | Сухарь |
Загрузка ...
|
|
| 7 | 700.17.19.051 | Гайка |
Загрузка ...
|
|
| 8 | 700А.17.19.330-3 | Тяга в сборе |
Загрузка ...
|
|
| 10 | 700.17.19.153-1 | Валик |
Загрузка ...
|
|
| 11 | Болт М12Х30 ГОСТ 7808-70 | Болт М12Х30 ГОСТ 7808-70 |
Загрузка ...
|
|
| 13 | 700А.17.19.570 | Стопор в сборе |
Загрузка ...
|
|
| 16 | 700А.17.19.550 | Кронштейн в сборе |
Загрузка ...
|
|
| 17 | 700А.17.19.103 | Кронштейн |
Загрузка ...
|
|
| 18 | Масленка 1.3 ГОСТ 19853-74 | Масленка 1.3 ГОСТ 19853-74 |
Загрузка ...
|
|
| 19 | 700.17.19.077-1 | Пружина |
Загрузка ...
|
|
| 20 | 700А.17.19.162 | Втулка |
Загрузка ...
|
|
| 22 | 700А.17.19.166-1 | Ось |
Загрузка ...
|
|
| 23 | 700А.17.19.510-5 | Рычаг в сборе |
Загрузка ...
|
|
| 24 | 700.17.19.055-5 | Валик |
Загрузка ...
|
|
| 25 | 700А.17.19.156 | Втулка |
Загрузка ...
|
|
| 26 | 700А.17.19.670-1 | Сектор в сборе |
Загрузка ...
|
|
| 28 | 700А.17.19.019 | Балансир |
Загрузка ...
|
|
| 29 | 700А.17.19.163-1 | Собачка |
Загрузка ...
|
|
| 30 | 700А.17.19.028-3 | Рычаг |
Загрузка ...
|
|
| 31 | 700А.17.19.192 | Втулка |
Загрузка ...
|
|
| 35 | БолтМ10Х50 ГОСТ 7811-70 | БолтМ10Х50 ГОСТ 7811-70 |
Загрузка ...
|
|
| 36 | 700А.17.19.014-2 | Поводок |
Загрузка ...
|
|
| 38 | 700А.17.19.013-1 | Стержень |
Загрузка ...
|
|
| 39 | 700А.17.19.520 | Рычаг в сборе |
Загрузка ...
|
|
| 40 | 700.17.19.161 | Шайба |
Загрузка ...
|
|
| 41 | 700А.17.19.195 | Пружина |
Загрузка ...
|
|
| 42 | 700.17.19.033-3 | Втулка |
Загрузка ...
|
|
| 43 | 700А.17.19.108 | Кронштейн |
Загрузка ...
|
|
| 44 | 700А.17.19.171 | Втулка |
Загрузка ...
|
|
| 45 | 700А.17.19.107 | Валик |
Загрузка ...
|
|
| 46 | Болт М10Х45 ГОСТ 7811-70 | Болт М10Х45 ГОСТ 7811-70 |
Загрузка ...
|
|
| 47 | 700.17.19.012-1 | Рычаг |
Загрузка ...
|
|
| 48 | 700А.17.19.500-2 | Мостик в сборе |
Загрузка ...
|
|
| 49 | 700.17.19.057 | Рукоятка |
Загрузка ...
|
|
| 50 | 700А.17.00.037 | Прокладка |
Загрузка ...
|
|
| 52 | 700А.17.19.158 | Болт |
Загрузка ...
|
|
| 54 | 700.17.19.055-2 | Валик |
Загрузка ...
|
|
| 56 | 700.17.19.121 | Зацеп |
Загрузка ...
|
|
| 57 | 700.23.00.035-1 | Пружина |
Загрузка ...
|
|
| 58 | Болт М10Х25 ГОСТ 7808-70 | Болт М10Х25 ГОСТ 7808-70 |
Загрузка ...
|
|
| 59 | 700А.17.00.054-1 | Прижим |
Загрузка ...
|
|
| 62 | 700.00.17.077 | Педаль |
Загрузка ...
|
|
| 63 | Болт М12Х40 ГОСТ 7808-70 | Болт М12Х40 ГОСТ 7808-70 |
Загрузка ...
|
|
| 64 | Масленка 2.3Х45 ГОСТ 19853-74 | Масленка 2.3Х45 ГОСТ 19853-74 |
Загрузка ...
|
|
| 65 | 700А.17.19.710 | Пластина |
Загрузка ...
|
|
| 66 | 700А.17.19.193 | Планка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
