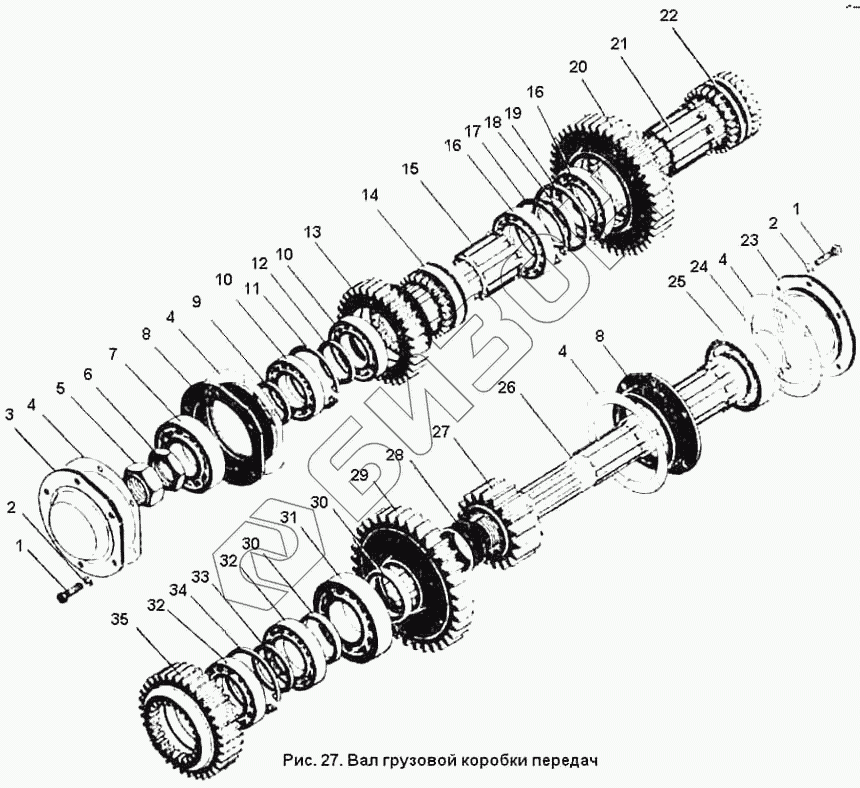

Графический каталог запасных частей к технике: ПТЗ К-701. Вал грузовой коробки передач
1
1
2
2
3
4
4
4
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
16
17
18
19
21
22
23
24
25
26
27
28
29
29
30
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М12Х35 ГОСТ 7808-70 | Болт М12Х35 ГОСТ 7808-70 |
Загрузка ...
|
|
| 2 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | 700А.17.01.095-1 | Крышка |
Загрузка ...
|
|
| 4 | 700.17.01.109-2 | Прокладка |
Загрузка ...
|
|
| 5 | 700А.17.01.113-3 | Гайка |
Загрузка ...
|
|
| 6 | 700А.17.01.427-1 | Гайка |
Загрузка ...
|
|
| 7 | Подшипник 412 ГОСТ 8338-75 | Подшипник 412 ГОСТ 8338-75 |
Загрузка ...
|
|
| 8 | 700А.17.01.094 | Обойма |
Загрузка ...
|
|
| 9 | 700А.17.01.168-02 | Кольцо |
Загрузка ...
|
|
| 10 | Подшипник 212 ГОСТ 8338-75 | Подшипник 212 ГОСТ 8338-75 |
Загрузка ...
|
|
| 11 | Кольцо В110 ГОСТ 13943-68 | Кольцо В110 ГОСТ 13943-68 |
Загрузка ...
|
|
| 12 | 700А.17.01.479-01 | Кольцо |
Загрузка ...
|
|
| 13 | 700А.17.01.074 | Шестерня |
Загрузка ...
|
|
| 14 | 700А.17.01.097 | Муфта |
Загрузка ...
|
|
| 15 | 700А.17.01.402-01 | Втулка шлицевая |
Загрузка ...
|
|
| 16 | Подшипник 214 ГОСТ 8338-75 | Подшипник 214 ГОСТ 8338-75 |
Загрузка ...
|
|
| 17 | Кольцо В125 ГОСТ 13943-68 | Кольцо В125 ГОСТ 13943-68 |
Загрузка ...
|
|
| 18 | 700А.17.01.477 | Кольцо |
Загрузка ...
|
|
| 19 | 700А.17.01.476 | Кольцо промежуточное |
Загрузка ...
|
|
| 21 | 700.17.01.402-01 | Втулка шлицевая |
Загрузка ...
|
|
| 22 | 700.17.01.096-2 | Муфта |
Загрузка ...
|
|
| 23 | 700А.17.01.095-2 | Крышка |
Загрузка ...
|
|
| 24 | Кольцо В70 ГОСТ 13942-68 | Кольцо В70 ГОСТ 13942-68 |
Загрузка ...
|
|
| 25 | Подшипник 2314КМ ГОСТ 8328-75 | Подшипник 2314КМ ГОСТ 8328-75 |
Загрузка ...
|
|
| 26 | 700А.17.01.102-2 | Вал грузовой |
Загрузка ...
|
|
| 27 | 700А.17.01.085 | Шестерня |
Загрузка ...
|
|
| 28 | 700.17.01.486 | Втулка |
Загрузка ...
|
|
| 29 | 700А.17.01.0781 | Шестерня |
Загрузка ...
|
|
| 29 | 700А.17.01.083 | Шестерня |
Загрузка ...
|
|
| 30 | 700А.17.01.104-04 | Втулка |
Загрузка ...
|
|
| 31 | Подшипник 316 ГОСТ 8338-75 | Подшипник 316 ГОСТ 8338-75 |
Загрузка ...
|
|
| 32 | Подшипник 216 ГОСТ 8338-75 | Подшипник 216 ГОСТ 8338-75 |
Загрузка ...
|
|
| 33 | 700А.17.01.479-02 | Кольцо |
Загрузка ...
|
|
| 34 | Кольцо В140 ГОСТ 13943-68 | Кольцо В140 ГОСТ 13943-68 |
Загрузка ...
|
|
| 35 | 700А.17.01.082-1 | Шестерня |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
