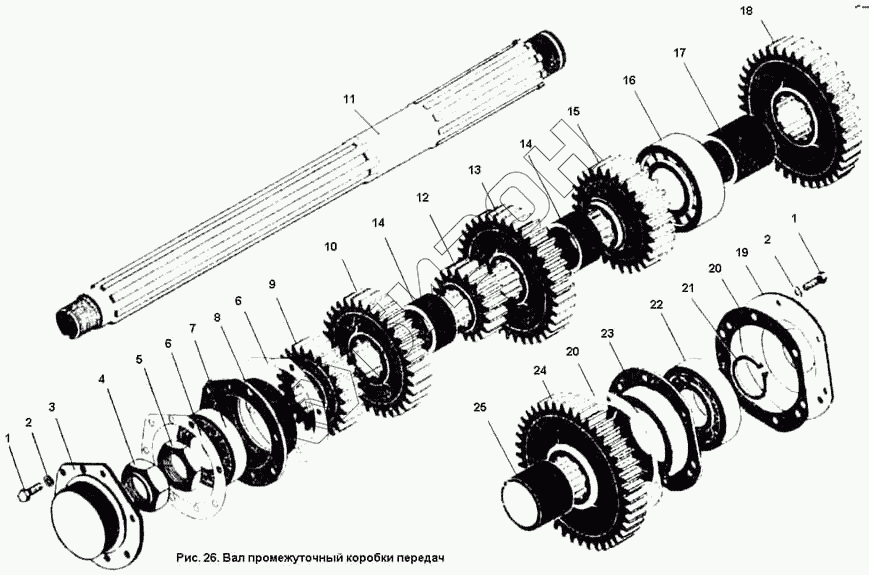

Графический каталог запасных частей к технике: ПТЗ К-701. Вал промежуточный коробки передач
1
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
20
21
23
24
25
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М12Х35 ГОСТ 7808-70 | Болт М12Х35 ГОСТ 7808-70 |
Загрузка ...
|
|
| 2 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | 700А.17.01.091-4 | Крышка |
Загрузка ...
|
|
| 4 | 700А.17.01.113-3 | Гайка |
Загрузка ...
|
|
| 5 | 700А.17.01.427-1 | Гайка |
Загрузка ...
|
|
| 6 | 700А.17.01.107-1 | Прокладка |
Загрузка ...
|
|
| 7 | Подшипник 2312КМ ГОСТ 8328-75 | Подшипник 2312КМ ГОСТ 8328-75 |
Загрузка ...
|
|
| 8 | 700А.17.01.089-1 | Обойма |
Загрузка ...
|
|
| 9 | 700.17.01.073 | Шестерня |
Загрузка ...
|
|
| 10 | 700А.17.01.076 | Шестерня |
Загрузка ...
|
|
| 11 | 700А.17.01.103-1 | Вал промежуточный |
Загрузка ...
|
|
| 12 | 700.17.01.077 | Шестерня |
Загрузка ...
|
|
| 13 | 700А.17.01.079 | Шестерня |
Загрузка ...
|
|
| 14 | 700.17.01.104-1 | Втулка |
Загрузка ...
|
|
| 15 | 700А.17.01.081-1 | Шестерня |
Загрузка ...
|
|
| 16 | Подшипник 92614 ГОСТ 8328-75 | Подшипник 92614 ГОСТ 8328-75 |
Загрузка ...
|
|
| 17 | 700.17.01.104-7 | Втулка |
Загрузка ...
|
|
| 18 | 700А.17.01.084 | Шестерня |
Загрузка ...
|
|
| 19 | 700А.17.01.093-1 | Крышка |
Загрузка ...
|
|
| 20 | 700.17.01.108-2 | Прокладка |
Загрузка ...
|
|
| 21 | Кольцо В65 ГОСТ 13942-68 | Кольцо В65 ГОСТ 13942-68 |
Загрузка ...
|
|
| 23 | 700А.17.01.092 | Обойма |
Загрузка ...
|
|
| 24 | 700А.17.01.086 | Шестерня |
Загрузка ...
|
|
| 25 | 700.17.01.302-1 | Втулка |
Загрузка ...
|
|
| 32 | Подшипник 313 ГОСТ 8338-75 | Подшипник 313 ГОСТ 8338-75 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
