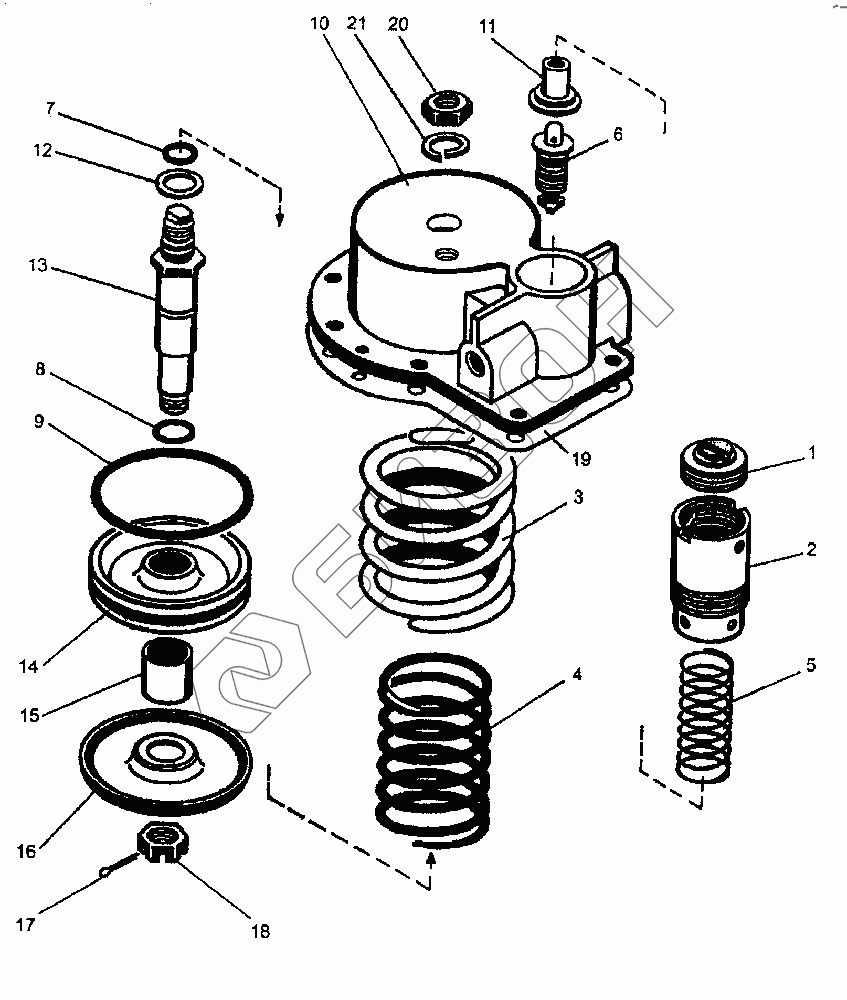

Графический каталог запасных частей к технике: ПТЗ K-744P1. Гидроаккумулятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 700.1716103 | Пробка |
Загрузка ...
|
|
| 2 | 2256010-1748014 | Гильза |
Загрузка ...
|
|
| 3 | 700А.1700044 | Пружина |
Загрузка ...
|
|
| 4 | 700А.1700045 | Пружина |
Загрузка ...
|
|
| 5 | 700.1716105-2 | Пружина |
Загрузка ...
|
|
| 6 | 700.1716107-2 | Клапан |
Загрузка ...
|
|
| 7 | 018-022-25-1-3 | Кольцо |
Загрузка ...
|
|
| 8 | 020-025-30-1-3 | Кольцо |
Загрузка ...
|
|
| 9 | 100-110-58-1-3 | Кольцо |
Загрузка ...
|
|
| 10 | 2256010-1748010-2 | Корпус |
Загрузка ...
|
|
| 11 | 2256010-1748029-2 | Тарелка |
Загрузка ...
|
|
| 12 | 700.1701413 | Прокладка |
Загрузка ...
|
|
| 13 | 2256010-1748036-1 | Шток |
Загрузка ...
|
|
| 14 | 700А.1700043-1 | Поршень |
Загрузка ...
|
|
| 15 | 700А.1700071-1 | Труба |
Загрузка ...
|
|
| 16 | 700А.1700053-2 | Опора |
Загрузка ...
|
|
| 17 | 3,2х28016 | Шплинт |
Загрузка ...
|
|
| 18 | М30х1,5-6Н | Гайка |
Загрузка ...
|
|
| 19 | 2256010-1700016-1 | Прокладка |
Загрузка ...
|
|
| 20 | М20х1,5-6Н | Гайка |
Загрузка ...
|
|
| 21 | 20.65Г.05 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
