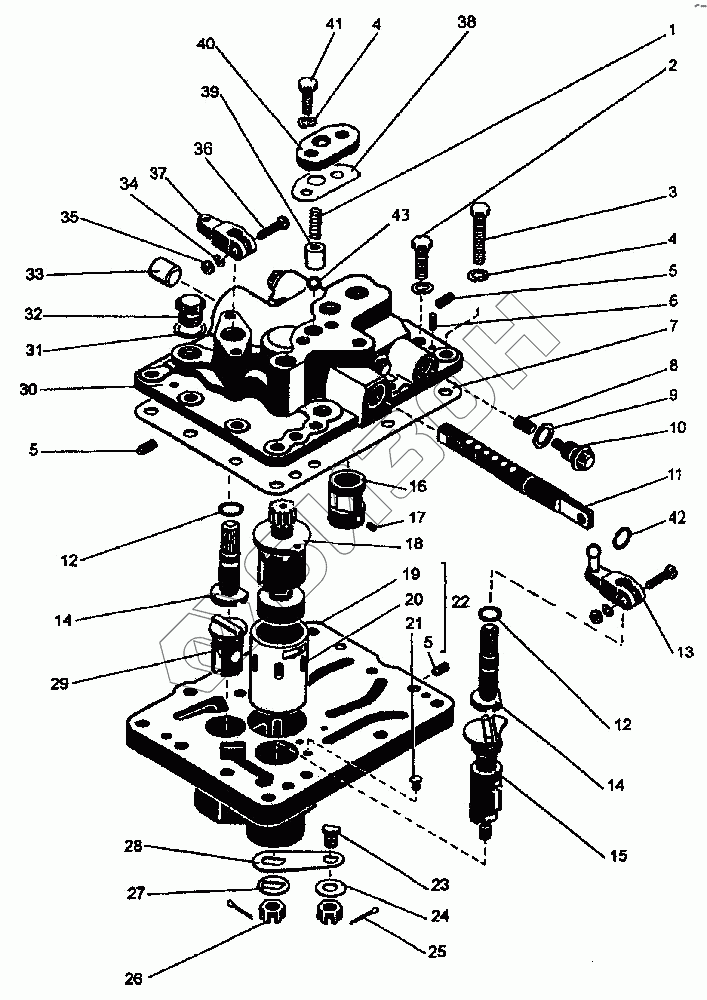

Графический каталог запасных частей к технике: ПТЗ K-744P1. Механизм переключения передач
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 700А.1702049 | Пружина |
Загрузка ...
|
|
| 2 | М10х25 | Болт |
Загрузка ...
|
|
| 3 | М10х50 | Болт |
Загрузка ...
|
|
| 4 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 5 | 700.1702029 | Заглушка |
Загрузка ...
|
|
| 6 | 8х8х18 | Штифт |
Загрузка ...
|
|
| 7 | 700А.1702026-2 | Прокладка |
Загрузка ...
|
|
| 8 | 700А.1702028 | Золотник |
Загрузка ...
|
|
| 9 | 700.1704039 | Прокладка |
Загрузка ...
|
|
| 10 | 700А.1702024 | Пробка |
Загрузка ...
|
|
| 11 | 744Р-1702036 | Рейка |
Загрузка ...
|
|
| 12 | 014-018-25-1-3 | Кольцо |
Загрузка ...
|
|
| 13 | 700.1702040-1 | Рычаг |
Загрузка ...
|
|
| 14 | 700.1702022 | Поводок |
Загрузка ...
|
|
| 15 | 700А.1702032-2 | Золотник |
Загрузка ...
|
|
| 16 | 700А.1702045-2 | Пробка |
Загрузка ...
|
|
| 17 | 4и8х8 | Штифт |
Загрузка ...
|
|
| 18 | 744Р-1702030 | Золотник |
Загрузка ...
|
|
| 19 | 700А.1702011-2 | Корпус |
Загрузка ...
|
|
| 20 | 744Р-1702044 | Гильза |
Загрузка ...
|
|
| 21 | 700А.1702048 | Упор |
Загрузка ...
|
|
| 22 | 744Р-1702010 | Корпус |
Загрузка ...
|
|
| 23 | 700А.1702038-1 | Упор |
Загрузка ...
|
|
| 24 | 700А.1702035 | Шайба |
Загрузка ...
|
|
| 25 | 2,5х16 | Шплинт |
Загрузка ...
|
|
| 26 | М10 | Гайка |
Загрузка ...
|
|
| 27 | 700А.1702035-1 | Шайба |
Загрузка ...
|
|
| 28 | 700А.1702037-2 | Защелка |
Загрузка ...
|
|
| 29 | 700А.1702051 | Золотник |
Загрузка ...
|
|
| 30 | 744Р-1702015 | Крышка |
Загрузка ...
|
|
| 31 | 700.1701413 | Прокладка |
Загрузка ...
|
|
| 32 | 700А.1700072-03 | Пробка |
Загрузка ...
|
|
| 33 | 700.1702029 | Заглушка |
Загрузка ...
|
|
| 34 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 35 | М8-6Н | Гайка |
Загрузка ...
|
|
| 36 | М8х30 | Болт |
Загрузка ...
|
|
| 37 | 744-1702013 | Рычаг |
Загрузка ...
|
|
| 38 | 744-1702012 | Прокладка |
Загрузка ...
|
|
| 39 | 744Р-1702011 | Гильза |
Загрузка ...
|
|
| 40 | 744-1702011 | Крышка |
Загрузка ...
|
|
| 41 | М10х30 | Болт |
Загрузка ...
|
|
| 42 | 018-022-25-1-3 | Кольцо |
Загрузка ...
|
|
| 43 | Б9,525-100 | Шарик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
