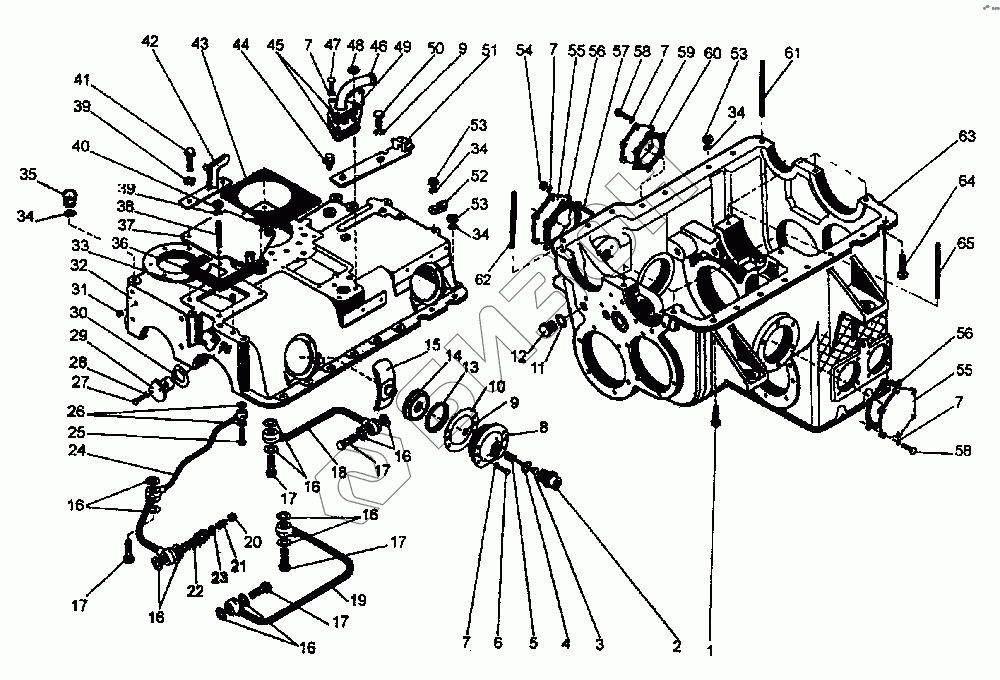

Графический каталог запасных частей к технике: ПТЗ K-744P1. Картер коробки передач
1
2
3
4
5
6
7
7
7
7
7
8
9
9
10
11
12
13
14
15
16
16
16
16
16
16
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
53
54
55
55
56
56
57
58
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 700.1701278 | Болт призонный |
Загрузка ...
|
|
| 2 | 700.1701419 | Штуцер |
Загрузка ...
|
|
| 3 | 700.1701421 | Болт |
Загрузка ...
|
|
| 4 | 700.1701413 | Прокладка |
Загрузка ...
|
|
| 5 | 700А.1701034-2 | Пружина |
Загрузка ...
|
|
| 6 | М10х25 | Болт |
Загрузка ...
|
|
| 7 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 8 | 700.1701416-1 | Крышка |
Загрузка ...
|
|
| 9 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 10 | 700.1701398 | Прокладка |
Загрузка ...
|
|
| 11 | ФТ28х34х1МН3138-62 | Прокладка |
Загрузка ...
|
|
| 12 | 700.1701479 | Пробка |
Загрузка ...
|
|
| 13 | 700.1701324-1 | Манжета |
Загрузка ...
|
|
| 14 | 700.1701418-1 | Поршень |
Загрузка ...
|
|
| 15 | 700.1701417-1 | Колодка тормоза |
Загрузка ...
|
|
| 16 | 700.1701413 | Прокладка |
Загрузка ...
|
|
| 17 | 700.1724023-2 | Болт зажимной |
Загрузка ...
|
|
| 18 | 700.1701480-1 | Труба |
Загрузка ...
|
|
| 19 | 700А.1701480-1 | Труба |
Загрузка ...
|
|
| 20 | 700А.1701428 | Пробка |
Загрузка ...
|
|
| 21 | 700А.1701425 | Пружина |
Загрузка ...
|
|
| 22 | 700А.1701426 | Корпус клапана |
Загрузка ...
|
|
| 23 | Б20,638-60 | Шарик |
Загрузка ...
|
|
| 24 | 700.1701490 | Труба |
Загрузка ...
|
|
| 25 | 700.1100039 | Болт зажимной |
Загрузка ...
|
|
| 26 | ФТ12х18х1,5МН3138-62 | Прокладка |
Загрузка ...
|
|
| 27 | М8х20 | Болт |
Загрузка ...
|
|
| 28 | 8.01.019 | Шайба |
Загрузка ...
|
|
| 29 | 700.1701308-2 | Втулка |
Загрузка ...
|
|
| 30 | 700.1701309-1 | Прокладка |
Загрузка ...
|
|
| 31 | 700А.1701217 | Штифт |
Загрузка ...
|
|
| 32 | 2256010-1701061 | Картер |
Загрузка ...
|
|
| 33 | 700.1701364 | Штифт |
Загрузка ...
|
|
| 34 | 14.65Г.05 | Шайба |
Загрузка ...
|
|
| 35 | 700.1701274 | Рым-гайка |
Загрузка ...
|
|
| 36 | 2256010-1700025-1 | Прокладка |
Загрузка ...
|
|
| 37 | 744-1700090 | Кронштейн |
Загрузка ...
|
|
| 38 | М12х25 | Шпилька |
Загрузка ...
|
|
| 39 | 12.65Г.05 | Шайба |
Загрузка ...
|
|
| 40 | М12 | Гайка |
Загрузка ...
|
|
| 41 | М12х35 | Болт |
Загрузка ...
|
|
| 42 | 744-1700160 | Кронштейн |
Загрузка ...
|
|
| 43 | 700.1700015-1 | Прокладка |
Загрузка ...
|
|
| 44 | КГ1/4А.12.016 | Пробка |
Загрузка ...
|
|
| 45 | 700.1701275 | Прокладка |
Загрузка ...
|
|
| 46 | 2256010-1700026 | Патрубок |
Загрузка ...
|
|
| 47 | М10х30 | Болт |
Загрузка ...
|
|
| 48 | 10.01.019 | Шайба |
Загрузка ...
|
|
| 49 | 744-1700100 | Кронштейн |
Загрузка ...
|
|
| 50 | М8х25 | Болт |
Загрузка ...
|
|
| 51 | 744-1700080-1 | Кронштейн |
Загрузка ...
|
|
| 52 | 744Р-1701500 | Рым-угольник |
Загрузка ...
|
|
| 53 | М14х1,5 | Гайка |
Загрузка ...
|
|
| 54 | М10 | Гайка |
Загрузка ...
|
|
| 55 | 700.1701135-1 | Крышка |
Загрузка ...
|
|
| 56 | 700.1701404-01 | Прокладка |
Загрузка ...
|
|
| 57 | М10х22 | Шпилька |
Загрузка ...
|
|
| 58 | М10х20 | Болт |
Загрузка ...
|
|
| 59 | 700А.1701420 | Крышка |
Загрузка ...
|
|
| 60 | 700.1701404-02 | Прокладка |
Загрузка ...
|
|
| 61 | 700А.1701363 | Шпилька |
Загрузка ...
|
|
| 62 | 744-1701363 | Шпилька |
Загрузка ...
|
|
| 63 | 2256010-1701035 | Картер нижняя половина |
Загрузка ...
|
|
| 64 | М14х1,5х60. | Болт |
Загрузка ...
|
|
| 65 | 700.1701363-1 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
