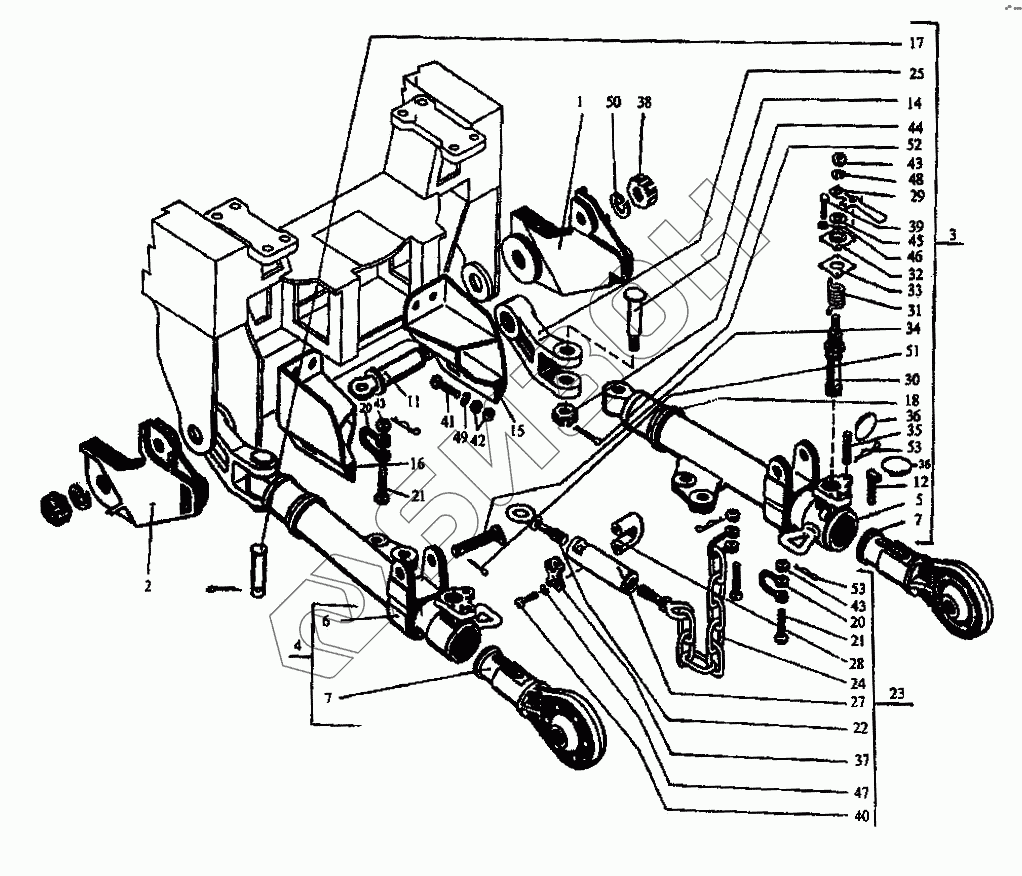

Графический каталог запасных частей к технике: ПТЗ K-744P1. Механизм навески (нижняя часть)
1
2
3
4
5
6
7
7
11
12
14
15
16
17
18
20
20
21
21
22
23
24
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2256010-4628140 | Упор правый |
Загрузка ...
|
|
| 2 | 2256010-4628150 | Упор левый |
Загрузка ...
|
|
| 3 | 2256010-4628340-1 | Тяга нижняя правая |
Загрузка ...
|
|
| 4 | 2256010-4628350-1 | Тяга нижняя левая |
Загрузка ...
|
|
| 5 | 2256010-4628390-1 | Корпус тяги правой |
Загрузка ...
|
|
| 6 | 2256010-4628400-1 | Корпус тяги левой |
Загрузка ...
|
|
| 7 | 700А.46.28.440-1 | Тяга выдвижная |
Загрузка ...
|
|
| 8 | 2256010-4628096 | Рычаг |
Загрузка ...
|
|
| 11 | 2256010-4628014-2 | Ось |
Загрузка ...
|
|
| 12 | 2256010-4628015 | Чека |
Загрузка ...
|
|
| 14 | 2256010-4628022 | Ось |
Загрузка ...
|
|
| 15 | 2256010-4628098 | Кронштейн правый |
Загрузка ...
|
|
| 16 | 2256010-4628097 | Кронштейн левый |
Загрузка ...
|
|
| 17 | 2256010-4628103-1 | Ось |
Загрузка ...
|
|
| 18 | 2256010-4628119 | Кулачок |
Загрузка ...
|
|
| 20 | 700А.46.28.071 | Звено |
Загрузка ...
|
|
| 21 | 700А.46.28.088 | Ось |
Загрузка ...
|
|
| 22 | 700А.46.28.163 | Винт |
Загрузка ...
|
|
| 23 | 700.46.28.290-1 | Раскос горизонтальный |
Загрузка ...
|
|
| 24 | 700.46.28.330-3 | Цепь |
Загрузка ...
|
|
| 27 | 700.46.28.164-2 | Трубка стяжная |
Загрузка ...
|
|
| 28 | 700.46.28.228-2 | Хомут |
Загрузка ...
|
|
| 29 | 700.46.28.229-1 | Рукоятка |
Загрузка ...
|
|
| 30 | 700.46.28.231-1 | Стопор |
Загрузка ...
|
|
| 31 | 700.46.28.232 | Пружина |
Загрузка ...
|
|
| 32 | 700.46.28.237-2 | Крышка |
Загрузка ...
|
|
| 33 | 700.46.28.241-1 | Прокладка |
Загрузка ...
|
|
| 34 | 700.46.28.251 | Ось |
Загрузка ...
|
|
| 35 | 700.46.28.266 | Чека замка |
Загрузка ...
|
|
| 36 | 700.46.28.272-1 | Кольцо |
Загрузка ...
|
|
| 37 | 700.46.28.273 | Крышка |
Загрузка ...
|
|
| 38 | 700.46.28.275-1 | Гайка |
Загрузка ...
|
|
| 39 | [Болт М8х20] | Болт М8х20 |
Загрузка ...
|
|
| 40 | [Болт М12х30] | Болт М12х30 |
Загрузка ...
|
|
| 41 | [Болт М27х70] | Болт М27х70 |
Загрузка ...
|
|
| 42 | [Гайка М27] | Гайка М27 |
Загрузка ...
|
|
| 43 | [Гайка М20х1,5] | Гайка М20х1,5 |
Загрузка ...
|
|
| 44 | [Гайка М36х3] | Гайка М36х3 |
Загрузка ...
|
|
| 45 | [Кольцо СП42-29-5] | Кольцо СП42-29-5 |
Загрузка ...
|
|
| 46 | [Шайба 8.65Г] | Шайба 8.65Г |
Загрузка ...
|
|
| 47 | [Шайба 12.65Г] | Шайба 12.65Г |
Загрузка ...
|
|
| 48 | [Шайба 20.65Г] | Шайба 20.65Г |
Загрузка ...
|
|
| 49 | [Шайба 27.65Г] | Шайба 27.65Г |
Загрузка ...
|
|
| 50 | [Шайба 48.65Г] | Шайба 48.65Г |
Загрузка ...
|
|
| 51 | [Шплинт 6,3х45] | Шплинт 6,3х45 |
Загрузка ...
|
|
| 52 | [Шплинт 6,3х70] | Шплинт 6,3х70 |
Загрузка ...
|
|
| 53 | 700А.46.28.067 | Фиксатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
