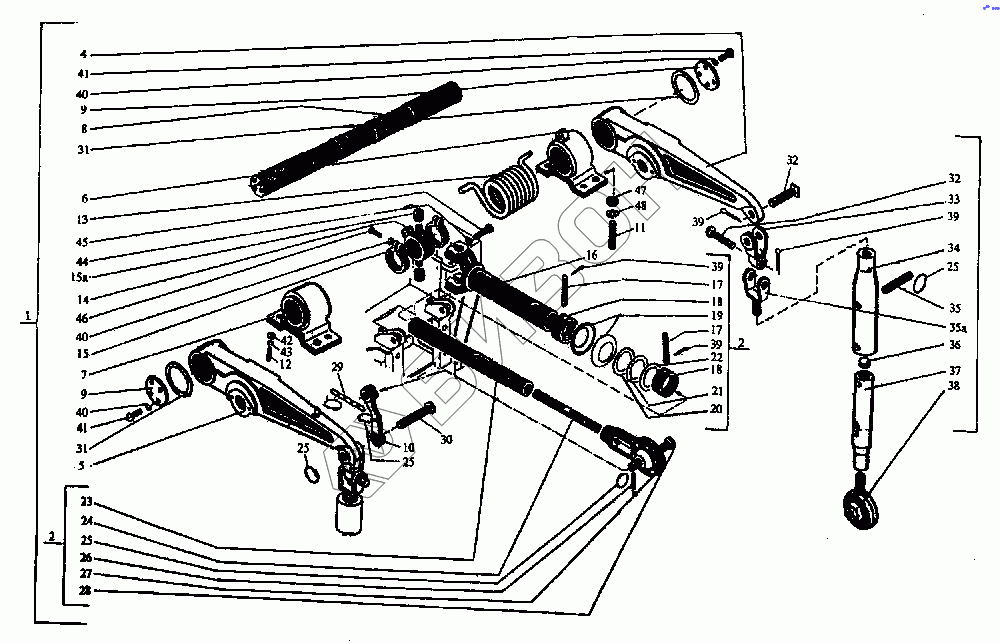

Графический каталог запасных частей к технике: ПТЗ K-744P1. Механизм навески (верхняя часть)
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
15
16
17
17
18
18
19
20
21
22
23
24
25
25
25
25
26
27
28
29
30
31
31
32
32
33
34
35
35
36
37
38
39
39
39
39
40
40
40
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2256010-4628130 | Вал рычагов |
Загрузка ...
|
|
| 2 | 700А.46.28.010-2 | Тяга центральная |
Загрузка ...
|
|
| 3 | 700.46.28.070 | Раскос вертикальный |
Загрузка ...
|
|
| 4 | 2256010-4628370 | Рычаг главный |
Загрузка ...
|
|
| 5 | 2256010-4628370-01 | Рычаг главный |
Загрузка ...
|
|
| 6 | 2256010-4628440 | Опора правая |
Загрузка ...
|
|
| 7 | 2256010-4628127 | Опора |
Загрузка ...
|
|
| 8 | 2256010-4628038-1 | Вал рычагов |
Загрузка ...
|
|
| 9 | 2256010-4628111 | Заглушка |
Загрузка ...
|
|
| 10 | 2256010-4628099 | Кронштейн |
Загрузка ...
|
|
| 11 | 2256010-4628129 | Шпилька |
Загрузка ...
|
|
| 12 | 2256010-4628128 | Шпилька |
Загрузка ...
|
|
| 13 | 700А.46.28.267 | Пружина |
Загрузка ...
|
|
| 14 | 700А.46.28.247 | Цапфа |
Загрузка ...
|
|
| 15 | 700.46.28.042-1 | Хомут |
Загрузка ...
|
|
| 15 | 700.46.28.038-1 | Втулка |
Загрузка ...
|
|
| 16 | 700А.46.28.050 | Вилка |
Загрузка ...
|
|
| 17 | 700А.46.28.011 | Палец |
Загрузка ...
|
|
| 18 | 700А.46.28.012 | Втулка |
Загрузка ...
|
|
| 19 | 700.46.28.014 | Пружина тарельчатая |
Загрузка ...
|
|
| 20 | 700.46.28.015 | Шайба |
Загрузка ...
|
|
| 21 | 700.46.28.016-1 | Шайба |
Загрузка ...
|
|
| 22 | 700.46.28.016-2 | Шайба |
Загрузка ...
|
|
| 23 | 700А.46.28.018 | Труба |
Загрузка ...
|
|
| 24 | 700.46.28.023-1 | Винт стяжной |
Загрузка ...
|
|
| 25 | 700.46.28.272-1 | Кольцо |
Загрузка ...
|
|
| 26 | 700.46.28.203 | Чека |
Загрузка ...
|
|
| 27 | 700А.46.28.040-2 | Шарнир |
Загрузка ...
|
|
| 28 | 700.46.28.027-1 | Палец |
Загрузка ...
|
|
| 29 | 700.46.28.031-1 | Цепь |
Загрузка ...
|
|
| 30 | 700А.46.28.259 | Ось |
Загрузка ...
|
|
| 31 | 700.46.28.016-4 | Шайба |
Загрузка ...
|
|
| 32 | 700.46.28.258 | Ось |
Загрузка ...
|
|
| 33 | 700.46.28.054-2 | Вилка |
Загрузка ...
|
|
| 34 | 700А.46.28.062 | Труба |
Загрузка ...
|
|
| 35 | 700А.46.28.051 | Палец |
Загрузка ...
|
|
| 35 | 700.46.28.053 | Винт |
Загрузка ...
|
|
| 36 | 700.46.28.274 | Заглушка |
Загрузка ...
|
|
| 37 | 700.46.28.248 | Труба внутренняя |
Загрузка ...
|
|
| 38 | 700А.46.28.080-1 | Шарнир |
Загрузка ...
|
|
| 39 | [Шплинт 6,3х45] | Шплинт 6,3х45 |
Загрузка ...
|
|
| 40 | [Шайба 12.65Г] | Шайба 12.65Г |
Загрузка ...
|
|
| 41 | [Болт М12х25] | Болт М12х25 |
Загрузка ...
|
|
| 42 | [Гайка М24] | Гайка М24 |
Загрузка ...
|
|
| 43 | [Шайба 24.65Г] | Шайба 24.65Г |
Загрузка ...
|
|
| 44 | [Шайба стопорная 20.01] | Шайба стопорная 20.01 |
Загрузка ...
|
|
| 45 | [Болт М20х1,5х100,0] | Болт М20х1,5х100,0 |
Загрузка ...
|
|
| 46 | [Болт М12х50] | Болт М12х50 |
Загрузка ...
|
|
| 47 | [Гайка М27] | Гайка М27 |
Загрузка ...
|
|
| 48 | [Шайба 27.65Г] | Шайба 27.65Г |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
