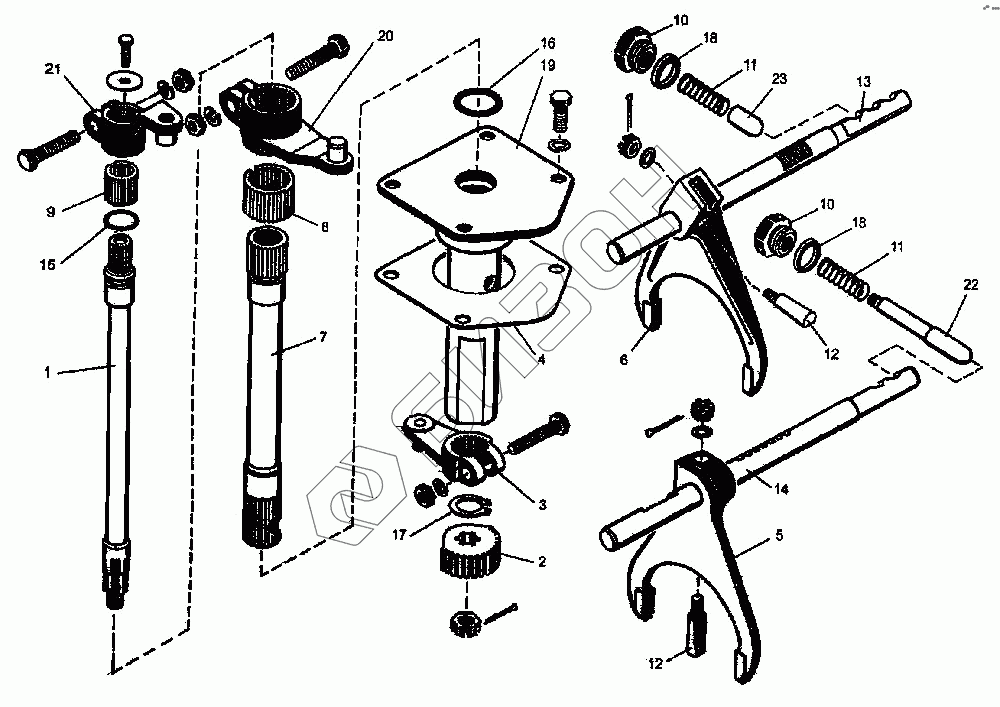

Графический каталог запасных частей к технике: ПТЗ K-744P1. Привод управления муфтами грузового вала
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 700А.1701129 | Валик |
Загрузка ...
|
|
| 2 | 700А.1701243 | Сектор |
Загрузка ...
|
|
| 3 | 700.1701230 | Рычаг |
Загрузка ...
|
|
| 4 | 700.1701133-1 | Прокладка |
Загрузка ...
|
|
| 5 | 700.1701143-2 | Вилка |
Загрузка ...
|
|
| 6 | 700.1701144-2 | Вилка |
Загрузка ...
|
|
| 7 | 700.1701244-1 | Вал |
Загрузка ...
|
|
| 8 | 700.1701296 | Втулка |
Загрузка ...
|
|
| 9 | 700.1701297 | Втулка |
Загрузка ...
|
|
| 10 | 700.1701332 | Пробка |
Загрузка ...
|
|
| 11 | 700.1701343 | Пружина |
Загрузка ...
|
|
| 12 | 700.1701482 | Клин |
Загрузка ...
|
|
| 13 | 700.1701483 | Валик |
Загрузка ...
|
|
| 14 | 700.1701495 | Валик-рейка |
Загрузка ...
|
|
| 15 | 018-022-25-1-3 | Кольцо |
Загрузка ...
|
|
| 16 | 030-038-46-1-3 | Кольцо |
Загрузка ...
|
|
| 17 | Б20 | Кольцо |
Загрузка ...
|
|
| 18 | ФТ28х34х2 | Прокладка |
Загрузка ...
|
|
| 19 | 700.1701220-1 | Корпус |
Загрузка ...
|
|
| 20 | 744-1700070 | Рычаг |
Загрузка ...
|
|
| 21 | 744-1700024-1 | Рычаг |
Загрузка ...
|
|
| 22 | 700.1701345-1 | Фиксатор |
Загрузка ...
|
|
| 23 | 700.1701353 | Фиксатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
