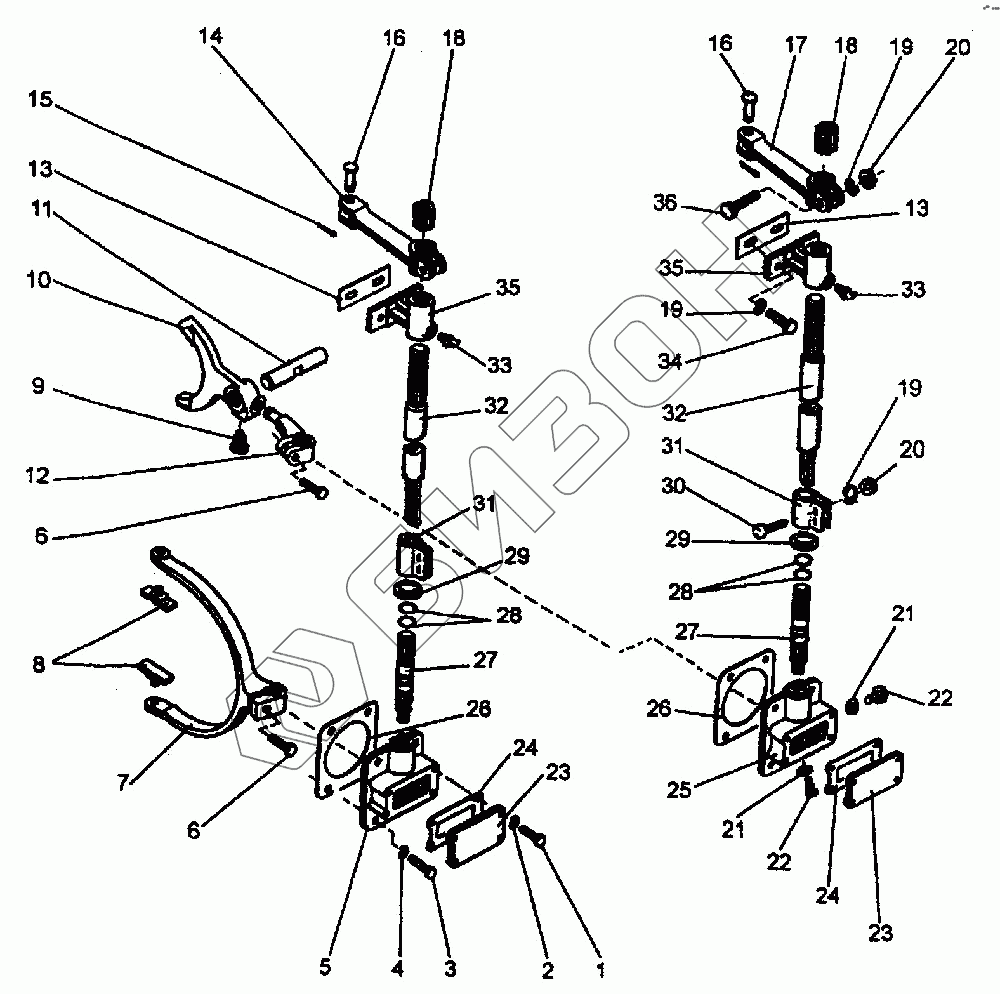

Графический каталог запасных частей к технике: ПТЗ K-744P1. Привод управления муфтами раздаточного вала
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
18
19
19
19
20
20
21
21
22
22
23
23
24
24
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8х16 | Болт |
Загрузка ...
|
|
| 2 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 3 | М10х20 | Болт |
Загрузка ...
|
|
| 4 | 700А.1701481 | Шайба |
Загрузка ...
|
|
| 5 | 700.1701253-1 | Корпус |
Загрузка ...
|
|
| 6 | ЗМ10х30 | Болт |
Загрузка ...
|
|
| 7 | 700.1701229-2 | Вилка |
Загрузка ...
|
|
| 8 | 700.1701294-1 | Сухарь |
Загрузка ...
|
|
| 9 | 700.1701357 | Винт установочный |
Загрузка ...
|
|
| 10 | 700.1701072-1 | Вилка |
Загрузка ...
|
|
| 11 | 700.1701312 | Палец |
Загрузка ...
|
|
| 12 | 700.1701338 | Рычаг |
Загрузка ...
|
|
| 13 | 700.1701236 | Планка |
Загрузка ...
|
|
| 14 | 744-1700044 | Рычаг |
Загрузка ...
|
|
| 15 | 3,2х20.016 | Шплинт |
Загрузка ...
|
|
| 16 | 700.1701346 | Валик с головкой |
Загрузка ...
|
|
| 17 | 2256010-1700045 | Рычаг |
Загрузка ...
|
|
| 18 | 700.1701297 | Втулка |
Загрузка ...
|
|
| 19 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 20 | М10 | Гайка |
Загрузка ...
|
|
| 21 | ФТ10х16х1 | Прокладка |
Загрузка ...
|
|
| 22 | 700А.1405021-02 | Пробка |
Загрузка ...
|
|
| 23 | 700.1701118 | Крышка |
Загрузка ...
|
|
| 24 | 700.1701254 | Прокладка |
Загрузка ...
|
|
| 25 | 700.1701415 | Корпус |
Загрузка ...
|
|
| 26 | 700.1701233-1 | Прокладка |
Загрузка ...
|
|
| 27 | 700.1701231 | Валик |
Загрузка ...
|
|
| 28 | 016-020-25-1-3 | Кольцо |
Загрузка ...
|
|
| 29 | 700.1701241 | Шайба |
Загрузка ...
|
|
| 30 | М10х40 | Болт |
Загрузка ...
|
|
| 31 | 2256010-1701068-1 | Втулка |
Загрузка ...
|
|
| 32 | 2256010-1701069-1 | Вал |
Загрузка ...
|
|
| 33 | 2.3.45.Ц6 | Масленка |
Загрузка ...
|
|
| 34 | М10х25 | Болт |
Загрузка ...
|
|
| 35 | 700.1701252-1 | Кронштейн |
Загрузка ...
|
|
| 36 | М10х45 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
