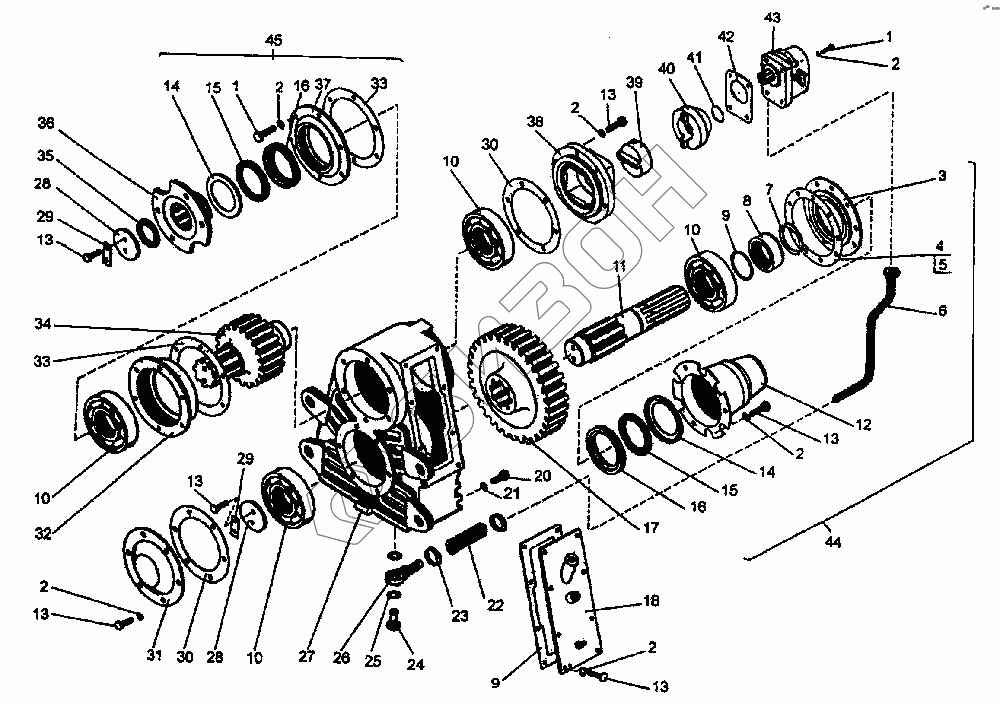

Графический каталог запасных частей к технике: ПТЗ K-744P1. Редуктор односкоростной
1
1
2
2
2
2
2
2
3
4
5
6
7
8
9
9
10
10
10
10
11
12
13
13
13
13
13
13
14
14
15
15
16
16
17
18
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8хЗ0 | Болт |
Загрузка ...
|
|
| 2 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 3 | 700.4202011 | Крышка |
Загрузка ...
|
|
| 4 | 700.4202048-01 | Прокладка |
Загрузка ...
|
|
| 5 | 700.4202048-02 | Прокладка |
Загрузка ...
|
|
| 6 | 744Р-4202020 | Труба |
Загрузка ...
|
|
| 7 | 700.4202037-1 | Полукольцо |
Загрузка ...
|
|
| 8 | 700.4202027-1 | Втулка |
Загрузка ...
|
|
| 9 | 700А.3422067-04 | Кольцо |
Загрузка ...
|
|
| 10 | 311 | Подшипник |
Загрузка ...
|
|
| 11 | 700.4202074-3 | Вал диаметр 55мм, Z=20 |
Загрузка ...
|
|
| 12 | 700.4202080 | Кожух |
Загрузка ...
|
|
| 13 | М8х20 | Болт |
Загрузка ...
|
|
| 14 | 700.4202013 | Корпус |
Загрузка ...
|
|
| 15 | 700А.4230026 | Кольцо |
Загрузка ...
|
|
| 16 | 1.1-70х95-3 | Манжета |
Загрузка ...
|
|
| 17 | 701.4202017 | Шестерня |
Загрузка ...
|
|
| 18 | 744-4202030 | Крышка |
Загрузка ...
|
|
| 19 | 700.4202036-1 | Прокладка |
Загрузка ...
|
|
| 20 | 700А.1405021-01 | Пробка |
Загрузка ...
|
|
| 21 | ФТ12х18х1,5 | Прокладка |
Загрузка ...
|
|
| 22 | 16х25-1,6 | Рукав ГОСТ 10362-76 |
Загрузка ...
|
|
| 23 | 21-25-3 | Хомут |
Загрузка ...
|
|
| 24 | 700.1724023-2 | Болт зажимной |
Загрузка ...
|
|
| 25 | 700.1701413 | Прокладка |
Загрузка ...
|
|
| 26 | 2256010-4202010 | Труба |
Загрузка ...
|
|
| 27 | 700.4202025-1 | Корпус |
Загрузка ...
|
|
| 28 | 700.4202016 | Шайба |
Загрузка ...
|
|
| 29 | 700.4202047 | Планка |
Загрузка ...
|
|
| 30 | 700.4202035-1 | Прокладка |
Загрузка ...
|
|
| 31 | 700.4202026 | Крышка |
Загрузка ...
|
|
| 32 | 700.4202019-1 | Стакан |
Загрузка ...
|
|
| 33 | 700.4202034-1 | Прокладка |
Загрузка ...
|
|
| 34 | 2256010-4202011 | Вал-шестерня |
Загрузка ...
|
|
| 35 | 700.4202029 | Кольцо |
Загрузка ...
|
|
| 36 | 700.4202028-1 | Фланец |
Загрузка ...
|
|
| 37 | 700.4202011-1 | Крышка |
Загрузка ...
|
|
| 38 | 2256010-4202017 | Кронштейн |
Загрузка ...
|
|
| 39 | 2256010-4202012 | Муфта |
Загрузка ...
|
|
| 40 | 2256010-4202025 | Муфта |
Загрузка ...
|
|
| 41 | 2256010-4202016 | Кольцо |
Загрузка ...
|
|
| 42 | 2256010-4202023 | Прокладка |
Загрузка ...
|
|
| 43 | НШ6Т1 | Насос |
Загрузка ...
|
|
| 44 | 700.4202060 | Крышка |
Загрузка ...
|
|
| 45 | 700.4202090 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
