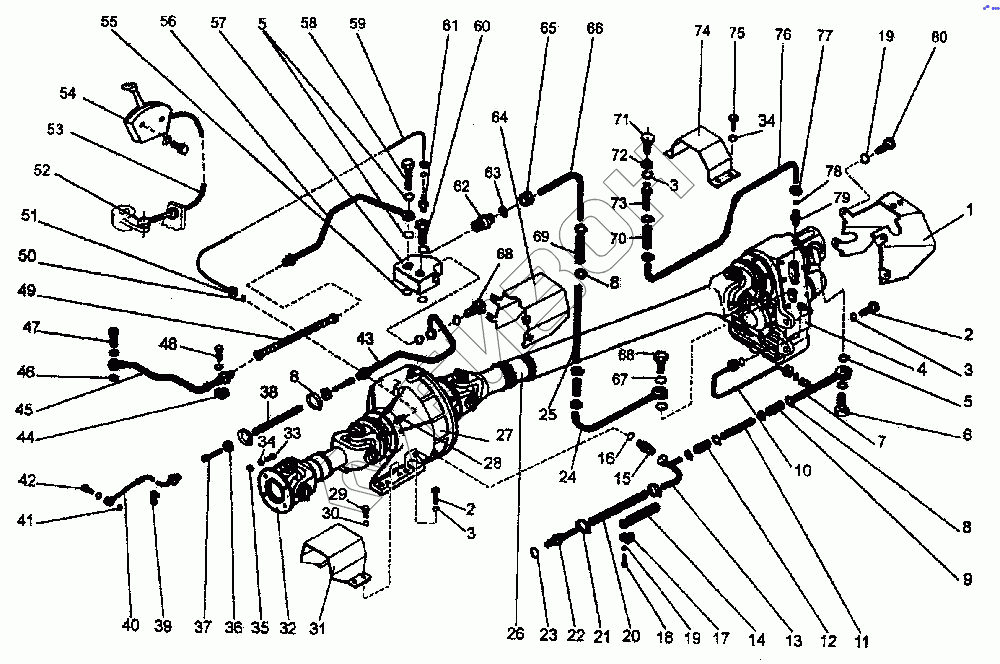

Графический каталог запасных частей к технике: ПТЗ K-744P1. Механизм отбора мощности
1
2
2
3
3
3
4
5
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
70
71
72
73
74
75
76
77
78
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 744-4200140 | Кожух |
Загрузка ...
|
|
| 2 | М20х1,5х55.88.45Х | Болт |
Загрузка ...
|
|
| 3 | 20.65Г.05 | Шайба |
Загрузка ...
|
|
| 4 | 744-4202000 | Редуктор |
Загрузка ...
|
|
| 5 | 2256010-4230014-01 | Прокладка |
Загрузка ...
|
|
| 6 | 700.1100038 | Болт зажимной |
Загрузка ...
|
|
| 7 | 744-4200050 | Труба |
Загрузка ...
|
|
| 8 | 17-21-3 | Хомут |
Загрузка ...
|
|
| 9 | 12х20-1,6 | Рукав |
Загрузка ...
|
|
| 10 | 744-4200021-01 | Труба |
Загрузка ...
|
|
| 11 | 744-4200017-01 | Труба |
Загрузка ...
|
|
| 12 | 12х20-1,6 | Рукав |
Загрузка ...
|
|
| 13 | 744-4200080 | Труба |
Загрузка ...
|
|
| 14 | 700А.4200035-1 | Оболочка |
Загрузка ...
|
|
| 15 | 700.4611057-2 | Штуцер |
Загрузка ...
|
|
| 16 | 700А.3422067-02 | Кольцо |
Загрузка ...
|
|
| 17 | 744-1900005 | Хомут |
Загрузка ...
|
|
| 18 | М8х35 | Болт |
Загрузка ...
|
|
| 19 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 20 | 25х35-1,6 | Рукав |
Загрузка ...
|
|
| 21 | 33-38-3 | Хомут |
Загрузка ...
|
|
| 22 | 700А.4200130 | Штуцер |
Загрузка ...
|
|
| 23 | 700.3422042 | Прокладка |
Загрузка ...
|
|
| 24 | 744-4200060 | Труба |
Загрузка ...
|
|
| 25 | 744-4200017-02 | Труба |
Загрузка ...
|
|
| 26 | 2256010-4239000 | Вал карданный |
Загрузка ...
|
|
| 27 | 744-4230000 | Муфта |
Загрузка ...
|
|
| 28 | 744-4200022 | Штуцер |
Загрузка ...
|
|
| 29 | М10х20 | Болт |
Загрузка ...
|
|
| 30 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 31 | 744-4200130 | Кожух |
Загрузка ...
|
|
| 32 | 700А.4238000 | Вал карданный |
Загрузка ...
|
|
| 33 | 700.2200013 | Болт |
Загрузка ...
|
|
| 34 | 16.65Г.05 | Шайба |
Загрузка ...
|
|
| 35 | М16х1,5 | Гайка |
Загрузка ...
|
|
| 36 | 700А.4200037 | Гайка |
Загрузка ...
|
|
| 37 | 700.1724037 | Наконечник |
Загрузка ...
|
|
| 38 | 10х17,5-1,5 | Рукав |
Загрузка ...
|
|
| 39 | 12.18.9.0 | Скоба |
Загрузка ...
|
|
| 40 | 744-4200020-1 | Труба |
Загрузка ...
|
|
| 41 | 2256010-4200027 | Прокладка |
Загрузка ...
|
|
| 42 | 700А.1100039 | Болт |
Загрузка ...
|
|
| 43 | 744-4200100 | Труба |
Загрузка ...
|
|
| 44 | 20.28.9.0 | Скоба |
Загрузка ...
|
|
| 45 | 744-4200040-1 | Труба |
Загрузка ...
|
|
| 46 | 700.1701413 | Прокладка |
Загрузка ...
|
|
| 47 | 700.1724023-2 | Болт зажимной |
Загрузка ...
|
|
| 48 | М8х16 | Болт |
Загрузка ...
|
|
| 49 | 700.1724370 | Рукав |
Загрузка ...
|
|
| 50 | 2256010-3500092 | Муфта |
Загрузка ...
|
|
| 51 | 2256010-3500087 | Гайка |
Загрузка ...
|
|
| 52 | 71802/СS13М8хМ6(203233) | Угловой шарнир сферический |
Загрузка ...
|
|
| 53 | 202293000СКА000 | Трос управления муфтой ВОМ |
Загрузка ...
|
|
| 54 | 203599СL | Рукоятка включения муфты ВОМ |
Загрузка ...
|
|
| 55 | 022-028-36-1-3 | Кольцо |
Загрузка ...
|
|
| 56 | 744-4200010-1 | Труба |
Загрузка ...
|
|
| 57 | 744-4200150-1 | Распределитель |
Загрузка ...
|
|
| 58 | 744-4200011-1 | Болт |
Загрузка ...
|
|
| 59 | 744-4200021 | Труба |
Загрузка ...
|
|
| 60 | 744-4200012-1 | Болт |
Загрузка ...
|
|
| 61 | 744-4200031 | Штуцер |
Загрузка ...
|
|
| 62 | 2256010-3500091-01 | Штуцер |
Загрузка ...
|
|
| 63 | 2256010-3500092-05 | Муфта конусная |
Загрузка ...
|
|
| 64 | 744-4200120 | Кожух |
Загрузка ...
|
|
| 65 | 2256010-3500087-03 | Гайка накидная |
Загрузка ...
|
|
| 66 | 744-4200017 | Труба |
Загрузка ...
|
|
| 67 | 700.3429042 | Прокладка |
Загрузка ...
|
|
| 68 | 700.1724045 | Болт зажимной |
Загрузка ...
|
|
| 69 | 12х20-1,6 | Рукав |
Загрузка ...
|
|
| 70 | 10х17.5-1,5 | Рукав |
Загрузка ...
|
|
| 71 | 700.4202050 | Сапун |
Загрузка ...
|
|
| 72 | М20х1,5 | Гайка |
Загрузка ...
|
|
| 73 | 744-4200090 | Труба |
Загрузка ...
|
|
| 74 | 744-4200023 | Кожух |
Загрузка ...
|
|
| 75 | М16х32 | Болт |
Загрузка ...
|
|
| 76 | 744-4200016 | Труба |
Загрузка ...
|
|
| 77 | 2256010-3500087-02 | Гайка |
Загрузка ...
|
|
| 78 | 2256010-3500092-04 | Муфта |
Загрузка ...
|
|
| 79 | 744-4200025 | Штуцер |
Загрузка ...
|
|
| 80 | М8х16 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
