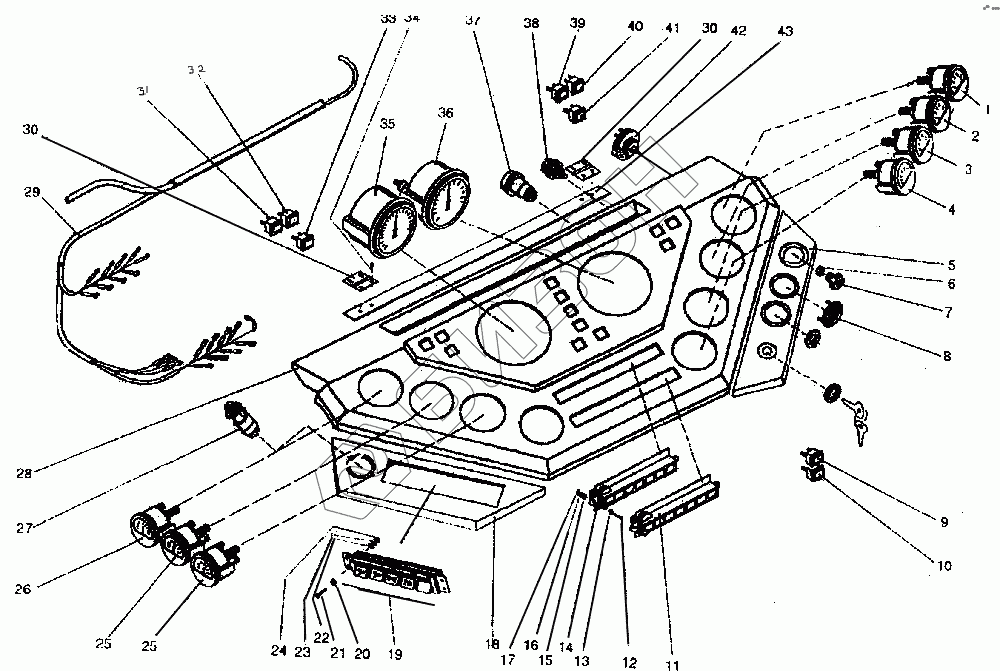

Графический каталог запасных частей к технике: ПТЗ K-744P1. Щиток приборов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Приемник 14.3810] | Приемник 14.3810 |
Загрузка ...
|
|
| 2 | [Приемник УБ-170-01-У-ХЛ] | Приемник УБ-170-01-У-ХЛ |
Загрузка ...
|
|
| 3 | [Указатель напряжения 11.3812] | Указатель напряжения 11.3812 |
Загрузка ...
|
|
| 4 | [Приемник УК170-01-У-ХЛ] | Приемник УК170-01-У-ХЛ |
Загрузка ...
|
|
| 5 | 744-3805018 | Панель |
Загрузка ...
|
|
| 6 | 700.68.04.054 | Гайка |
Загрузка ...
|
|
| 7 | 700А.38.05.090 | Ручка |
Загрузка ...
|
|
| 8 | 2256015-3805013 | Заглушка |
Загрузка ...
|
|
| 9 | [Контрольная лампа 2212.3803-07] | Контрольная лампа 2212.3803-07 |
Загрузка ...
|
|
| 10 | [Контрольная лампа 2212.3803-08] | Контрольная лампа 2212.3803-08 |
Загрузка ...
|
|
| 11 | [Блок контрольных ламп 2311.3803-06] | Блок контрольных ламп 2311.3803-06 |
Загрузка ...
|
|
| 12 | [Винт ВМЗ-6gх20.48.016] | Винт ВМЗ-6gх20.48.016 |
Загрузка ...
|
|
| 13 | [Банка М4х10х8] | Банка М4х10х8 |
Загрузка ...
|
|
| 14 | [Блок контрольных ламп 2311.3803-08] | Блок контрольных ламп 2311.3803-08 |
Загрузка ...
|
|
| 15 | [Шайба 3.65Г.05] | Шайба 3.65Г.05 |
Загрузка ...
|
|
| 16 | [Шайба А3.01.019] | Шайба А3.01.019 |
Загрузка ...
|
|
| 17 | [Гайка М3-6Н.5.019] | Гайка М3-6Н.5.019 |
Загрузка ...
|
|
| 18 | 744-3805017 | Панель |
Загрузка ...
|
|
| 19 | [Блок клавишных выключателей 53.3710-06.09] | Блок клавишных выключателей 53.3710-06.09 |
Загрузка ...
|
|
| 20 | [Гайка М5-6Н.5.019] | Гайка М5-6Н.5.019 |
Загрузка ...
|
|
| 21 | [Винт ВМ5-6gх20.48.019] | Винт ВМ5-6gх20.48.019 |
Загрузка ...
|
|
| 22 | [Шайба 5.65Г.05] | Шайба 5.65Г.05 |
Загрузка ...
|
|
| 23 | [Шайба А5.01.019] | Шайба А5.01.019 |
Загрузка ...
|
|
| 24 | [Гайка М5-6Н.5.019] | Гайка М5-6Н.5.019 |
Загрузка ...
|
|
| 25 | [Приемник указателя температуры 01180695] | Приемник указателя температуры 01180695 |
Загрузка ...
|
|
| 26 | [Приемник указателя давления М173798] | Приемник указателя давления М173798 |
Загрузка ...
|
|
| 27 | [Выключатель аварийной сигнализации 32.3710] | Выключатель аварийной сигнализации 32.3710 |
Загрузка ...
|
|
| 28 | 744-3805016 | Панель приборная |
Загрузка ...
|
|
| 29 | 744Р-3805010-1 | Жгут проводов щитка приборов |
Загрузка ...
|
|
| 30 | 744-3805100-1 | Петля |
Загрузка ...
|
|
| 31 | [Контрольная лампа 2212.3803-01] | Контрольная лампа 2212.3803-01 |
Загрузка ...
|
|
| 32 | [Контрольная лампа 2212.3803-02] | Контрольная лампа 2212.3803-02 |
Загрузка ...
|
|
| 33 | [Контрольная лампа 2212.3803-28] | Контрольная лампа 2212.3803-28 |
Загрузка ...
|
|
| 34 | [Винт ВМ4-6gх12.48.019] | Винт ВМ4-6gх12.48.019 |
Загрузка ...
|
|
| 35 | [Показывающий прибор 18.3813-У-ХЛ] | Показывающий прибор 18.3813-У-ХЛ |
Загрузка ...
|
|
| 36 | [Показывающий прибор 18.3802-У-ХЛ] | Показывающий прибор 18.3802-У-ХЛ |
Загрузка ...
|
|
| 37 | [Выключатель стартера и приборов ВК353У] | Выключатель стартера и приборов ВК353У |
Загрузка ...
|
|
| 38 | [Выключатель кнопочный 11.3704] | Выключатель кнопочный 11.3704 |
Загрузка ...
|
|
| 39 | [Контрольная лампа 2212.3803] | Контрольная лампа 2212.3803 |
Загрузка ...
|
|
| 40 | [Контрольная лампа 2212.3803-05] | Контрольная лампа 2212.3803-05 |
Загрузка ...
|
|
| 41 | [Контрольная лампа 2212.3803-37] | Контрольная лампа 2212.3803-37 |
Загрузка ...
|
|
| 42 | [Выключатель света с реостатом ВК416-Б-01] | Выключатель света с реостатом ВК416-Б-01 |
Загрузка ...
|
|
| 43 | 744-3805011 | Прижим |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
