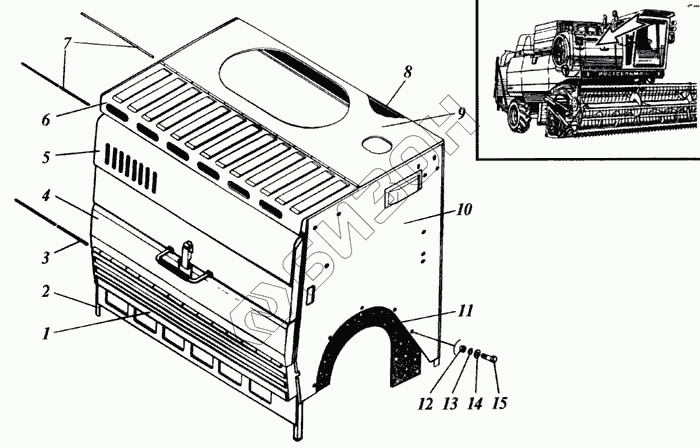

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Капот
1
1
1
2
2
2
3
3
4
4
4
5
5
5
5
6
6
7
7
8
8
8
9
9
9
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-10Б.06.07.340А | РСМ-10Б.06.07.340А | Боковина (с двигателем ЯМЗ-238АК) |
Загрузка ...
|
|
| РСМ-10Б.06.07.002Б | РСМ-10Б.06.07.002Б | Уплотнение (с двигателем ЯМЗ-238АК, ЯМЗ-236ДК) |
Загрузка ...
|
|
| РСМ-10Б.03.01.001 | РСМ-10Б.03.01.001 | Фартук (с двигателем Д-461/51, Д-446/51) |
Загрузка ...
|
|
| РСМ-10Б.03.01.040 | РСМ-10Б.03.01.040 | Боковина (с двигателем Д-461/51, Д-446/51) |
Загрузка ...
|
|
| 1 | РСМ-8.03.07.030А | Щиток (с двигателем СМД-23, Д-446/51) |
Загрузка ...
|
|
| 1 | РСМ-10.05.07.030А | Щиток (с двигателем СМД-31А, Д-461/51) |
Загрузка ...
|
|
| 1 | РСМ-10Б.06.07.010А | Щиток (с двигателем ЯМЗ-238АК) |
Загрузка ...
|
|
| 2 | РСМ-10.05.07.360В | Боковина (с двигателем СМД-31А, СМД-23) |
Загрузка ...
|
|
| 2 | РСМ-10Б.06.07.360 | Боковина (с двигателем ЯМЗ-238АК, ЯМЗ-236ДК) |
Загрузка ...
|
|
| 2 | РСМ-10Б.03.01.050 | Боковина (с двигателем Д-446/51, Д-461/51) |
Загрузка ...
|
|
| 3 | РСМ-8.01.15.607 | Ось |
Загрузка ...
|
|
| 3 | РСМ-10.05.07.602 | Ось |
Загрузка ...
|
|
| 4 | РСМ-10Б.06.07.410 | Панель (с двигателем ЯМЗ-238АК) |
Загрузка ...
|
|
| 4 | РСМ-8.03.07.410Б | Панель верхняя (с двигателем СМД-23, Д-446/51) |
Загрузка ...
|
|
| 4 | РСМ-10.05.07.410Б | Панель верхняя (с двигателем СМД-31А, Д-461/51) |
Загрузка ...
|
|
| 5 | РСМ-10.05.07.090 | Щиток передний (с двигателем СМД-31А) |
Загрузка ...
|
|
| 5 | РСМ-8.03.07.090 | Щиток передний (с двигателем СМД-23) |
Загрузка ...
|
|
| 5 | РСМ-10Б.03.01.020 | Щиток (с двигателем Д-461/51) |
Загрузка ...
|
|
| 5 | РСМ-10Б.06.07.020 | Щиток (с двигателем ЯМЗ-238АК) |
Загрузка ...
|
|
| 6 | РСМ-8.03.07.080А | Щиток (с двигателем СМД-23) |
Загрузка ...
|
|
| 6 | РСМ-10.05.07.080А | Щиток (с двигателем СМД-31А, ЯМЗ-238АК) |
Загрузка ...
|
|
| 7 | РСМ-8.03.07.606 | Ось (кроме Д-446/51) |
Загрузка ...
|
|
| 7 | РСМ-10.05.07.606 | Ось (кроме Д-461/51) |
Загрузка ...
|
|
| 8 | РСМ-8.03.07.220Б | Стенка задняя (с двигателем СМД-23, Д-446/51) |
Загрузка ...
|
|
| 8 | РСМ-10.05.07.220Б | Стенка задняя (с двигателем СМД-31А, Д-461/51) |
Загрузка ...
|
|
| 8 | РСМ-10Б.06.07.040 | Стенка задняя (с двигателем ЯМЗ-238АК) |
Загрузка ...
|
|
| 9 | РСМ-10Б.03.01.010 | Крыша (с двигателем Д-461/51) |
Загрузка ...
|
|
| 9 | РСМ-10Б.06.07.370 | Крыша (с двигателем ЯМЗ-238АК) |
Загрузка ...
|
|
| 9 | РСМ-10.05.07.370Д | Крыша (с двигателем СМД-31А) |
Загрузка ...
|
|
| 9 | РСМ-8.03.07.370Д | Крыша (с двигателем СМД-23) |
Загрузка ...
|
|
| 10 | РСМ-10.05.07.340В | Боковина левая (с двигателем СМД-31А/23) |
Загрузка ...
|
|
| 11 | РСМ-10.05.07.002Б | Уплотнение (с двигателем СМД-31А, СМД-23) |
Загрузка ...
|
|
| 12 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 13 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 14 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 15 | М6-8gх16.48.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
