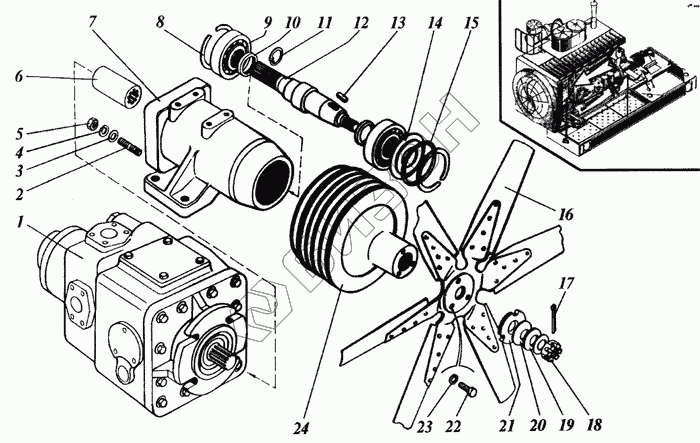

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Установка гидронасоса
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | НП-9000.000 | Гидронасос аксиально-поршневой |
Загрузка ...
|
|
| 2 | РСМ-10.05.04.612Б | Шпилька |
Загрузка ...
|
|
| 3 | С14х5.01.019 | Шайба |
Загрузка ...
|
|
| 4 | 14Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 5 | М14-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 6 | РСМ-10.05.04.609А | Муфта |
Загрузка ...
|
|
| 7 | РСМ-10.05.04.101Г | Корпус |
Загрузка ...
|
|
| 8 | С110 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 9 | 180712К10С27 | Подшипник или 180712АС27 |
Загрузка ...
|
|
| 9 | 180712АС27 | Подшипник или 180712К10С27 |
Загрузка ...
|
|
| 10 | РСМ-10.05.04.007Д | Втулка |
Загрузка ...
|
|
| 11 | РСМ-10.05.04.465Б | Ограничитель |
Загрузка ...
|
|
| 12 | РСМ-10.05.04.602Г | Вал |
Загрузка ...
|
|
| 13 | 3-16х10х40 | Шпонка |
Загрузка ...
|
|
| 14 | РСМ-10.05.04.412Б | Шайба защитная |
Загрузка ...
|
|
| 15 | РСМ-10.05.04.478 | Шайба |
Загрузка ...
|
|
| 16 | РСМ-10.05.04.270 | Вентилятор |
Загрузка ...
|
|
| 17 | 5х50.019 | Шплинт |
Загрузка ...
|
|
| 18 | М27х2,6Н.04.019 | Гайка |
Загрузка ...
|
|
| 19 | РСМ-10.05.04.414 | Шайба |
Загрузка ...
|
|
| 20 | РСМ-10.05.04.409 | Шайба |
Загрузка ...
|
|
| 21 | РСМ-10.05.04.411 | Шайба |
Загрузка ...
|
|
| 22 | М8-8gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 24 | РСМ-10.05.04.102В | Шкив диаметр 224/200 |
Загрузка ...
|
|
| 25 | РСМ-10Б.05.04.050 | Привод гидронасоса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
