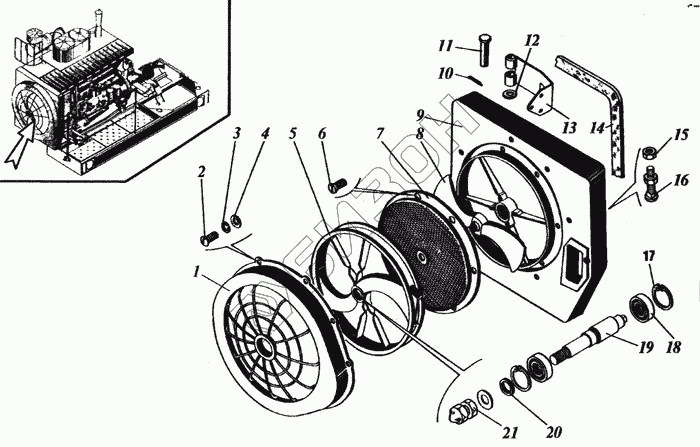

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Воздухозаборник
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.05.18.040 | Кожух |
Загрузка ...
|
|
| 2 | ВМ6-6gх16.48.019 | Винт |
Загрузка ...
|
|
| 3 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 4 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 5 | РСМ-10.05.18.020 | Ротор или колесо или РСМ-10.05.18.001 |
Загрузка ...
|
|
| 5 | РСМ-10.05.18.001 | Ротор или колесо или РСМ-10.05.18.020 |
Загрузка ...
|
|
| 6 | М6-6gх35.48.35.019 | Болт |
Загрузка ...
|
|
| 7 | РСМ-10.05.18.050 | Сетка |
Загрузка ...
|
|
| 8 | РСМ-10.05.18.030 | Затенитель или РСМ-10.05.18.003 |
Загрузка ...
|
|
| 8 | РСМ-10.05.18.003 | Затенитель или РСМ-10.05.18.030 |
Загрузка ...
|
|
| 9 | РСМ-10.05.18.070А | Корпус |
Загрузка ...
|
|
| 10 | 4х25.019 | Шплинт |
Загрузка ...
|
|
| 11 | 6-16в12х90.35Ц9хр | Ось |
Загрузка ...
|
|
| 12 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 13 | РСМ-10.05.18.060 | Петля |
Загрузка ...
|
|
| 14 | РСМ-10.05.18.002А | Прокладка |
Загрузка ...
|
|
| 15 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | М10х50-40 | Болт |
Загрузка ...
|
|
| 17 | В47 | Кольцо. ГОСТ 13943-86 |
Загрузка ...
|
|
| 18 | 180204С17 | Подшипник или 180204К10С27 |
Загрузка ...
|
|
| 18 | 180204К10С27 | Подшипник или 180204С17 |
Загрузка ...
|
|
| 19 | РСМ-10.05.18.604 | Вал |
Загрузка ...
|
|
| 20 | 20х2.01.019 | Шайба |
Загрузка ...
|
|
| 21 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
