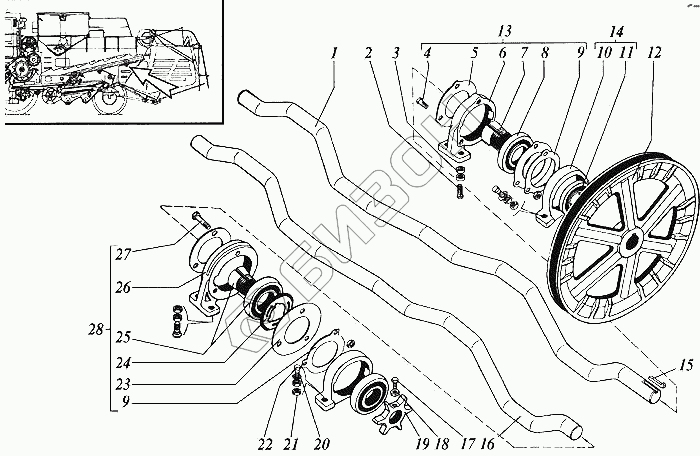

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Коленвалы соломотряса
1
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.38.603Б | Вал коленчатый ведущий |
Загрузка ...
|
|
| 1 | РСМ-8.01.38.601Б | Вал коленчатый ведущий |
Загрузка ...
|
|
| 2 | М8х35 | Болт |
Загрузка ...
|
|
| 3 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | М8-8gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | 54-43315 | Фланец |
Загрузка ...
|
|
| 6 | 54-20121 | Корпус подшипника |
Загрузка ...
|
|
| 7 | РСМ-10.01.38.605 | Втулка закрепительная |
Загрузка ...
|
|
| 8 | 380707С17 | Подшипник |
Загрузка ...
|
|
| 9 | 54-43317 | Шайба стопорная |
Загрузка ...
|
|
| 10 | Н.027.005 | Корпус подшипника |
Загрузка ...
|
|
| 11 | 1680207К2Т2С17 | Подшипник или 1680207К10С27 |
Загрузка ...
|
|
| 11 | 1680207К10С27 | Подшипник |
Загрузка ...
|
|
| 12 | РСМ-10.01.38.150А | Шкив |
Загрузка ...
|
|
| 13 | РСМ-10.01.38.230 | Подшипник в сборе |
Загрузка ...
|
|
| 14 | Н.027.00.050 | Опора |
Загрузка ...
|
|
| 15 | 54-61810 | Шпонка специальная |
Загрузка ...
|
|
| 16 | РСМ-8.01.38.602А | Вал коленчатый ведомый |
Загрузка ...
|
|
| 16 | РСМ-10.01.38.604А | Вал коленчатый ведомый |
Загрузка ...
|
|
| 17 | М6х20.22Н | Винт |
Загрузка ...
|
|
| 18 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | РСМ-10.10.30.012А-01 | Звездочка |
Загрузка ...
|
|
| 20 | С12х3.01.019 | Шайба |
Загрузка ...
|
|
| 21 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | М12-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | РСМ-10.01.38.417 | Фланец |
Загрузка ...
|
|
| 24 | 54-00558 | Амортизатор |
Загрузка ...
|
|
| 25 | РСМ-10.01.38.160 | Подшипник в сборе |
Загрузка ...
|
|
| 26 | 54-20002А | Корпус подшипника |
Загрузка ...
|
|
| 27 | М8х40 | Болт |
Загрузка ...
|
|
| 28 | РСМ-10.01.38.240 | Подшипник в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
