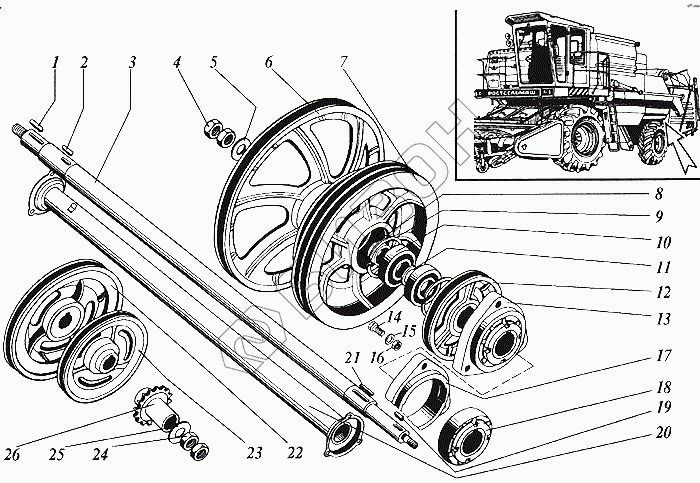

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Задний контрпривод
1
2
3
3
3
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-10.14.00.140В | РСМ-10.14.00.140В | Шкив |
Загрузка ...
|
|
| 1 | 12х8х63 | Шпонка |
Загрузка ...
|
|
| 2 | 14х9х28 | Шпонка |
Загрузка ...
|
|
| 3 | РСМ-10.01.34.601Г | Вал или РСМ-10.01.34.100А |
Загрузка ...
|
|
| 3 | РСМ-10.01.34.100А | Вал или РСМ-10.01.34.601Г |
Загрузка ...
|
|
| 3 | РСМ-8.01.34.601Д | Вал или РСМ-8.01.34.010А |
Загрузка ...
|
|
| 3 | РСМ-8.01.34.010А | Вал или РСМ-8.01.34.601Д |
Загрузка ...
|
|
| 4 | М24х2-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | С24х6,0.01.019 | Шайба |
Загрузка ...
|
|
| 6 | РСМ-10.01.30.180А | Шкив или РСМ-10.01.30.160 |
Загрузка ...
|
|
| 6 | РСМ-10.01.30.160 | Шкив или РСМ-10.01.30.180А |
Загрузка ...
|
|
| 7 | РСМ-10.14.00.130А | Шкив в сборе |
Загрузка ...
|
|
| 8 | РСМ-10.14.00.808А | Втулка |
Загрузка ...
|
|
| 9 | С100 | Кольцо ГОСТ 13942-86 |
Загрузка ...
|
|
| 10 | 180309С17 | Подшипник или 180309К10С27 |
Загрузка ...
|
|
| 10 | 180309К10С27 | Подшипник или 180309С17 |
Загрузка ...
|
|
| 11 | ПР-10.05.001 | Втулка |
Загрузка ...
|
|
| 12 | РСМ-10.14.00.120А | Шкив |
Загрузка ...
|
|
| 13 | Н.027.01.080 | Опора подшипника |
Загрузка ...
|
|
| 14 | М10х45 | Болт |
Загрузка ...
|
|
| 15 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 16 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | Н.027.108А | Корпус подшипника |
Загрузка ...
|
|
| 18 | 680210А2НК7С27 | Подшипник или 680210А2К7С17 |
Загрузка ...
|
|
| 18 | 680210А2К7С27 | Подшипник или 680210А2НК7С27 |
Загрузка ...
|
|
| 19 | 8х7х40 | Шпонка |
Загрузка ...
|
|
| 20 | РСМ-10.01.30.100Б-01 | Труба распорная |
Загрузка ...
|
|
| 20 | РСМ-8.01.30.100Б-01 | Труба распорная |
Загрузка ...
|
|
| 21 | 12х8х90 | Шпонка |
Загрузка ...
|
|
| 22 | РСМ-10.01.34.140 | Шкив или РСМ-10.01.34.060А |
Загрузка ...
|
|
| 22 | РСМ-10.01.34.060А | Шкив или РСМ-10.01.34.140 |
Загрузка ...
|
|
| 23 | РСМ-10.01.34.106 | Шкив |
Загрузка ...
|
|
| 24 | М20х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | С20х5.01.019 | Шайба |
Загрузка ...
|
|
| 26 | РСМ-10.14.00.480А | Звездочка z-16 t-19,05 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
