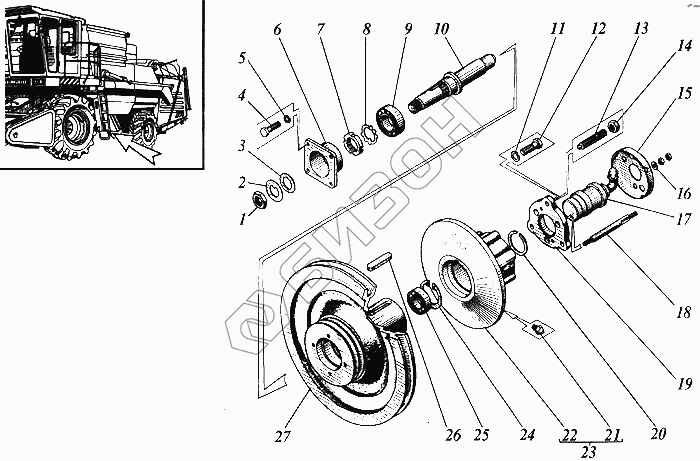

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Контрпривод вентилятора
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М24х2-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 2 | РСМ-10.01.09.401 | Шайба |
Загрузка ...
|
|
| 3 | С24х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 4 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 6 | РСМ-10.01.09.106 | Крышка подшипника |
Загрузка ...
|
|
| 7 | РСМ-10.01.09.605 | Гайка |
Загрузка ...
|
|
| 8 | Н39х1,4.01.019 | Шайба стопорная |
Загрузка ...
|
|
| 9 | 180508К10С27 | Подшипник или 180508К2С17 |
Загрузка ...
|
|
| 9 | 180508АК2С17 | Подшипник или 180508К10С27 |
Загрузка ...
|
|
| 10 | РСМ-10Б.01.09.614 | Вал |
Загрузка ...
|
|
| 11 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 12 | М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.09.615 | Винт |
Загрузка ...
|
|
| 14 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | РСМ-10Б.01.09.401 | Тарелка |
Загрузка ...
|
|
| 16 | С10х2.01.019 | Шайба |
Загрузка ...
|
|
| 17 | ЦС83000 | Гидроцилиндр |
Загрузка ...
|
|
| 18 | РСМ-10Б.01.09.602А | Палец |
Загрузка ...
|
|
| 19 | РСМ-10Б.01.09.201 | Фланец |
Загрузка ...
|
|
| 20 | С52 | Крльцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 21 | 1,2.Ц6хр | Масленка |
Загрузка ...
|
|
| 22 | РСМ-10Б.01.09.102В | Диск подвижный |
Загрузка ...
|
|
| 23 | РСМ-10Б.01.09.030Б | Диск подвижный |
Загрузка ...
|
|
| 24 | С62 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 25 | 180206К10С27 | Подшипник |
Загрузка ...
|
|
| 26 | 14х9х80 | Шпонка |
Загрузка ...
|
|
| 27 | РСМ-10Б.01.09.103Б | Диск |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
