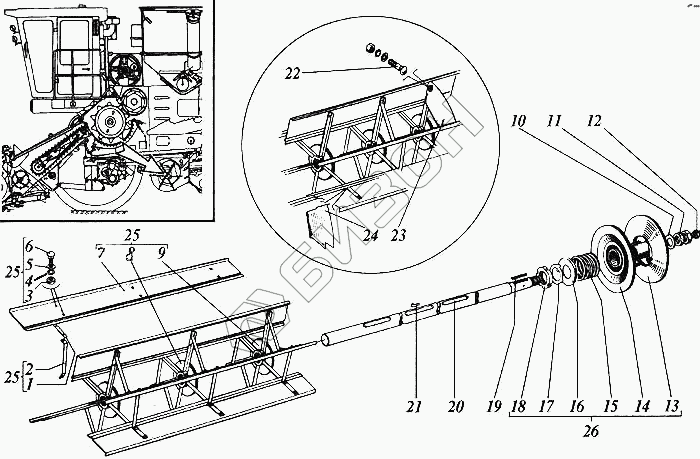

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Вентилятор
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
25
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.03.502 | Планка балансировочная (по потребности) |
Загрузка ...
|
|
| 2 | РСМ-10.01.03.507 | Кронштейн |
Загрузка ...
|
|
| 3 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 5 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 6 | М8х25 | Болт |
Загрузка ...
|
|
| 7 | РСМ-8.01.03.413А | Лопасть |
Загрузка ...
|
|
| 7 | РСМ-10.01.03.413 | Лопасть |
Загрузка ...
|
|
| 8 | РСМ-10.01.03.040 | Крестовина |
Загрузка ...
|
|
| 9 | РСМ-10.01.03.040-01 | Крестовина |
Загрузка ...
|
|
| 10 | С20х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 11 | М20х1,5.04.019 | Гайка |
Загрузка ...
|
|
| 12 | 1.2.Ц6хр | Масленка |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.03.170А | Диск |
Загрузка ...
|
|
| 14 | РСМ-10Б.01.03.490 | Диск |
Загрузка ...
|
|
| 15 | РСМ-10.01.03.602 | Пружина |
Загрузка ...
|
|
| 16 | РСМ-10.01.03.404 | Обойма |
Загрузка ...
|
|
| 17 | Н48х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 18 | М48х1,5-6Н.05.019 | Гайка |
Загрузка ...
|
|
| 19 | 8х7х70 | Шпонка |
Загрузка ...
|
|
| 20 | РСМ-10.01.03.601А | Вал |
Загрузка ...
|
|
| 20 | РСМ-8.01.03.601А | Вал |
Загрузка ...
|
|
| 21 | 54-61810 | Шпонка специальная |
Загрузка ...
|
|
| 22 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | РСМ-8Б.01.03.414А | Сектор |
Загрузка ...
|
|
| 24 | РСМ-8Б.01.03.414А-01 | Сектор |
Загрузка ...
|
|
| 25 | РСМ-10.01.03.020А | Крылач |
Загрузка ...
|
|
| 25 | РСМ-8Б.01.03.020 | Крылач |
Загрузка ...
|
|
| 26 | РСМ-10Б.01.03.160А | Шкив вентилятора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
