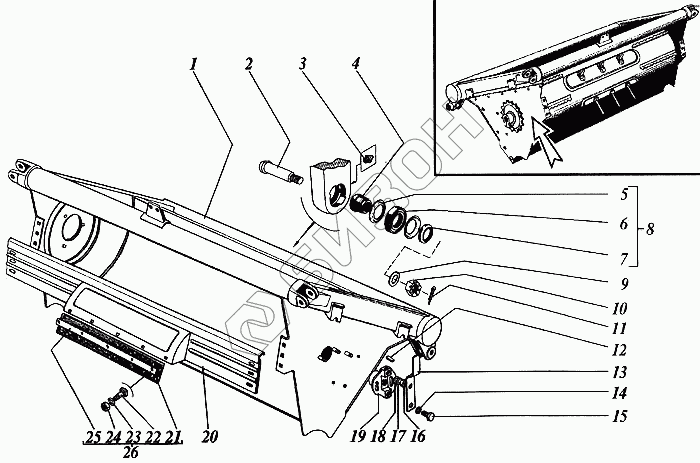

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Корпус проставки
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-10.08.01.485 | РСМ-10.08.01.485 | Рукоятка или 3518050-15239 |
Загрузка ...
|
|
| 1 | 3518050-18780А | Корпус проставки |
Загрузка ...
|
|
| 1 | 3518060-18780Б | Корпус проставки |
Загрузка ...
|
|
| 2 | 3518050-16483 | Ось |
Загрузка ...
|
|
| 3 | 1.3Ц6Хр | Масленка |
Загрузка ...
|
|
| 4 | РСМ-100.58.00.613 | Втулка |
Загрузка ...
|
|
| 5 | 3518050-14059 | Шайба защитная |
Загрузка ...
|
|
| 6 | 1580211АС17 | Подшипник или 1580211АК10С27 |
Загрузка ...
|
|
| 6 | 1580211АК10С27 | Подшипник или 1580211АС17 |
Загрузка ...
|
|
| 7 | РСМ-100.58.00.612 | Кольцо |
Загрузка ...
|
|
| 8 | 3518050-16750А | Механизм уравновешивания |
Загрузка ...
|
|
| 9 | С24-3.9.01.019 | Шайба |
Загрузка ...
|
|
| 10 | М24-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | 5х45.019 | Шплинт |
Загрузка ...
|
|
| 12 | 2-8х7х50 | Шпонка |
Загрузка ...
|
|
| 13 | 3518060-15239 | Рукоятка или РСМ-10.08.01.485 |
Загрузка ...
|
|
| 14 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 15 | М16-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 18 | 20012 | Шайба |
Загрузка ...
|
|
| 19 | РСМ-10.08.01.105 | Втулка или 54-10172 |
Загрузка ...
|
|
| 19 | 54-10172 | Втулка или РСМ-10.08.01.105 |
Загрузка ...
|
|
| 20 | 3518050-18290 | Капот проставки |
Загрузка ...
|
|
| 20 | 3518060-18290 | Капот проставки |
Загрузка ...
|
|
| 21 | 3518060-10059А | Ремень |
Загрузка ...
|
|
| 22 | М6х16 | Болт |
Загрузка ...
|
|
| 23 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 24 | М6.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | 3518060-15202 | Планка |
Загрузка ...
|
|
| 26 | 3518060-18750 | Капот проставки |
Загрузка ...
|
|
| 26 | 3518050-18750 | Капот проставки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
