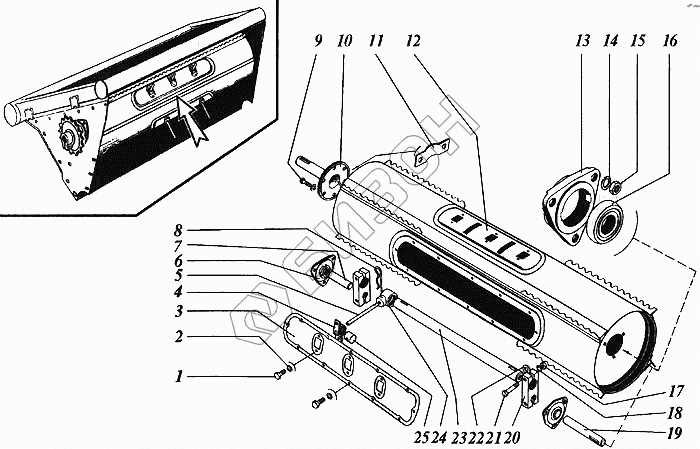

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Битер проставки
1
2
3
4
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
16
17
18
19
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8х6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 3 | 3518060-14389 | Крышка |
Загрузка ...
|
|
| 4 | РСМ-10.08.01.550 | Обойма или РСМ-10.08.01.530 |
Загрузка ...
|
|
| 4 | 3518050-11070 | Обойма или РСМ-10.08.01.550 или РСМ-10.08.01.530 или 3518050-11070-01 |
Загрузка ...
|
|
| 5 | 3518060-16169 | Палец |
Загрузка ...
|
|
| 6 | РСМ-10.27.01.340 | Опора подшипника |
Загрузка ...
|
|
| 7 | 54-61966А | Ось |
Загрузка ...
|
|
| 8 | РСМ-10.08.01.647А | Фиксатор или 3518050-16476 |
Загрузка ...
|
|
| 8 | 3518050-16476 | Фиксатор или РСМ-10.08.01.647А |
Загрузка ...
|
|
| 9 | М12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | 3518060-16171А | Вал битера |
Загрузка ...
|
|
| 11 | 3518060-141128 | Шайба |
Загрузка ...
|
|
| 12 | 3518050-18850А | Остов битера |
Загрузка ...
|
|
| 12 | 3518060-18850А | Остов битера |
Загрузка ...
|
|
| 13 | РСМ-10.27.01.101 | Корпус подшипника |
Загрузка ...
|
|
| 14 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 15 | М10.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | 1680207К7С17 | Подшипник |
Загрузка ...
|
|
| 16 | 1680205К10С27 | Подшипник |
Загрузка ...
|
|
| 17 | М12х1,25.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 19 | 3518050-16172А | Ось битера левая |
Загрузка ...
|
|
| 19 | 3518060-16172А | Ось битера левая |
Загрузка ...
|
|
| 20 | РСМ-10.08.04.504А | Подвеска или 3518060-15089 |
Загрузка ...
|
|
| 20 | 3518060-15089 | Подвеска или РСМ-10.08.04.504А |
Загрузка ...
|
|
| 21 | М12х1,25.6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | 60144 | Шпонка |
Загрузка ...
|
|
| 23 | 3518050-18147Б | Труба |
Загрузка ...
|
|
| 24 | 3518050-16810 | Втулка пальца |
Загрузка ...
|
|
| 25 | РСМ-10.08.01.025А | Глазок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
