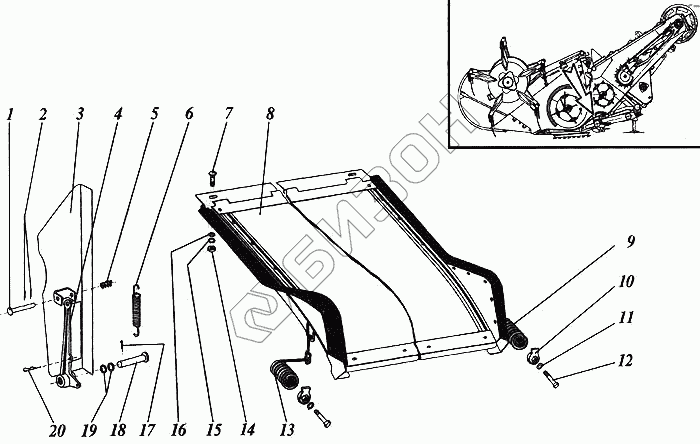

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Щитки уплотнительные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 6-10В12х55.35ЦХр Ось
Загрузка ...
2 2-2,8х40.019 Шплинт пружинный
Загрузка ...
3 3518050-12180А-01 Щиток
Загрузка ...
3 3518050-12180А Щиток
Загрузка ...
4 3518050-12043А Рычаг
Загрузка ...
5 3518060-16291 Пружина
Загрузка ...
6 3518050-16391А Пружина
Загрузка ...
7 В-1М8-8gх22.48.016 Винт
Загрузка ...
8 3518050-10160А Щиток переходной
Загрузка ...
8 3518060-10160А Щиток переходной
Загрузка ...
9 3518050-16165 Пружина
Загрузка ...
10 3518050-13041А Зацеп
Загрузка ...
11 12Т.65Г.019 Шайба
Загрузка ...
12 М12-6gх60.88.35.019 Болт
Загрузка ...
13 3518050-16164 Пружина
Загрузка ...
14 М8.6Н.6.019 Гайка
Загрузка ...
15 8Т.65Г.019 Шайба
Загрузка ...
16 С8х1,4.01.019 Шайба
Загрузка ...
17 5х32.019 Шплинт
Загрузка ...
18 6-20В12х65.35ЦХр Ось
Загрузка ...
19 С20х2.01.019 Шайба
Загрузка ...
20 2-5х90.019 Шплинт пружинный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
