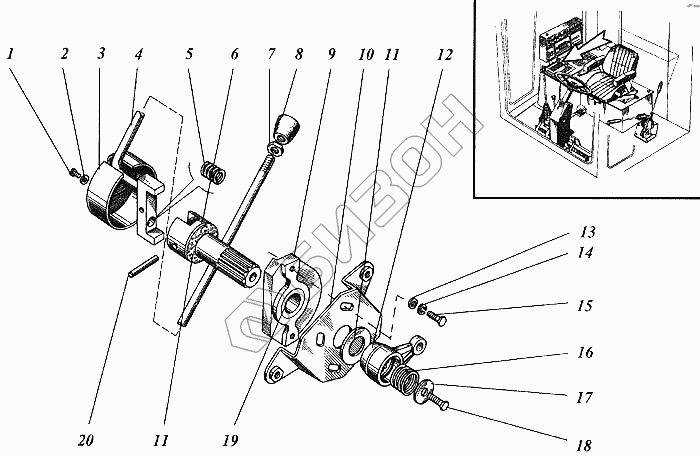

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Механизм включения гидростатической трансмиссии

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 ВМ4-6gх8.48.036 Винт
Загрузка ...
2 С4х1.01.019 Шайба
Загрузка ...
3 РСМ-10.04.13.024А Крышка
Загрузка ...
4 РСМ-10.04.13.440 Рукоятка
Загрузка ...
5 РСМ-10.04.13.614Б Пружина
Загрузка ...
6 РСМ-10.04.13.612А Вал
Загрузка ...
7 М10-6Н.6.019 Гайка
Загрузка ...
8 РСМ-10.04.18.070-01 Рукоятка
Загрузка ...
9 РСМ-10.04.13.400 Корпус с втулкой
Загрузка ...
10 РСМ-10.04.13.430 Кронштейн
Загрузка ...
11 РСМ-10.04.13.015 Шайба или РСМ-10.04.13.006А
Загрузка ...
11 РСМ-10.04.13.006А Шайба или РСМ-10.04.13.015
Загрузка ...
12 РСМ-10.04.13.305 Рычаг
Загрузка ...
13 С8х1,4.01.019 Шайба
Загрузка ...
14 8Т.65Г.019 Шайба
Загрузка ...
15 М8-8gх16.88.35.019 Болт
Загрузка ...
16 РСМ-10.04.13.613А Пружина
Загрузка ...
17 РСМ-10.04.13.422 Шайба
Загрузка ...
18 М8-8gх25.88.35.019 Болт
Загрузка ...
19 РСМ-10.04.13.007А Втулка
Загрузка ...
20 5т6х40 Штифт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
