Графический каталог запасных частей к технике: РСМ Дон-1200Б. Управление подачей топлива

Тип техники

Марка

Модель

Схема

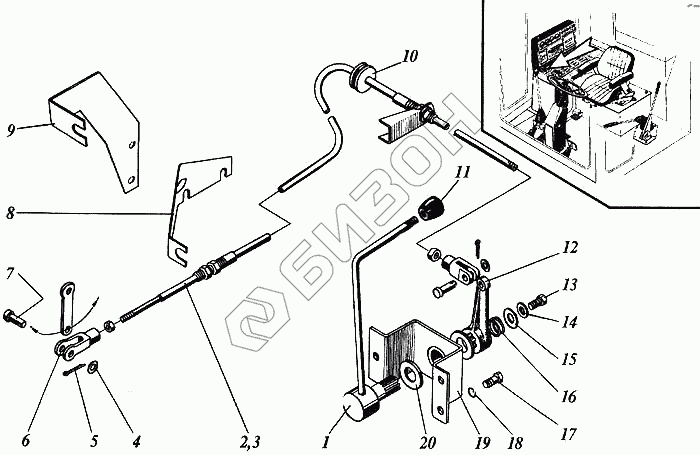

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
1	РСМ-10.04.11.080	Рычаг	Загрузка ...
2	23.588.1.1.2.00-22	Трос L=2500 мм (с двигателем СМД-23, СМД-31А) или 1.1.2.100.2500	Загрузка ...
2	1.1.2.100.2500	Трос L=2500 мм (с двигателем СМД-23, СМД-31А) или 23.588.1.1.2.00-22	Загрузка ...
3	23.588.1.1.2.00-21	Трос L= 1800 мм (с двигателем Д461-51) или 1.1.2.100.1800	Загрузка ...
3	1.1.2.100.1800	Трос L= 1800 мм (с двигателем Д461-51) или 23.588.1.1.2.00-21	Загрузка ...
4	С6х1,4.01.019	Шайба	Загрузка ...
5	2х16.019	Шплинт	Загрузка ...
6	РСМ-10.04.11.304	Вилка	Загрузка ...
7	6-6в.12х28М.35.Ц9хр	Ось	Загрузка ...
8	РСМ-10.04.11.403	Кронштейн (устанавливать с двигателем СМД-23, СМД-31А)	Загрузка ...
9	РСМ-10Б.04.32.411	Кронштейн (устанавливать с двигателем Д461-51)	Загрузка ...
10	54-00237	Втулка	Загрузка ...
11	РСМ-10.04.18.070	Рукоятка	Загрузка ...
12	РСМ-10.04.11.301	Рычаг	Загрузка ...
13	М8-6gх25.88.35.019	Болт	Загрузка ...
14	С8х1,4.01.019	Шайба	Загрузка ...
15	РСМ-10.04.13.422	Шайба	Загрузка ...
16	РСМ-10.04.13.613А	Пружина	Загрузка ...
17	М8-6gх20.88.35.019	Болт	Загрузка ...
18	8Т.65Г.019	Шайба	Загрузка ...
19	РСМ-10.04.11.060	Кронштейн	Загрузка ...
20	РСМ-10.04.13.015	Шайба или РСМ-10.04.13.006А	Загрузка ...
20	РСМ-10.04.13.006А	Шайба или РСМ-10.04.13.015	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
