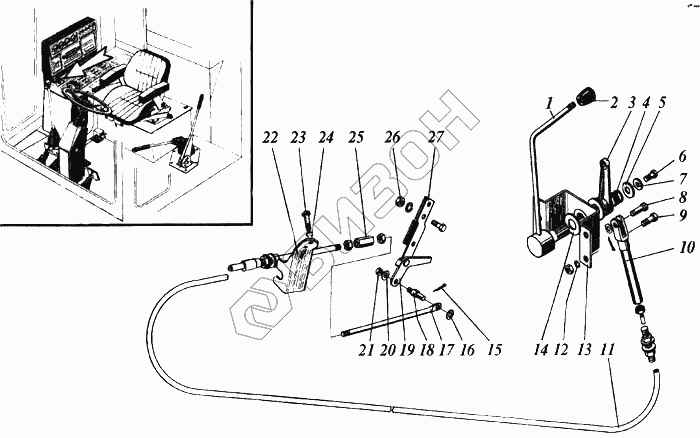

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Управление подачей топлива
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.04.11.080 | Рычаг |
Загрузка ...
|
|
| 2 | РСМ-10.04.18.070 | Рукоятка |
Загрузка ...
|
|
| 3 | РСМ-10.04.11.301 | Рычаг |
Загрузка ...
|
|
| 4 | РСМ-10.04.13.613А | Пружина |
Загрузка ...
|
|
| 5 | РСМ-10.04.13.422 | Шайба |
Загрузка ...
|
|
| 6 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 8 | 6-6в12х28М.35.Ц9хр | Ось |
Загрузка ...
|
|
| 9 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | РСМ-10Б.04.35.060 | Удлинитель |
Загрузка ...
|
|
| 11 | 23.588.1.1.2.00-22 | Трос L=2500 мм (с двигателем СМД-23, СМД-31А) или 1.1.2.100.2500 |
Загрузка ...
|
|
| 11 | 1.1.2.1.100.2500 | Трос L=2500 мм или 23.588.1.1.2.00-22 |
Загрузка ...
|
|
| 12 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 13 | РСМ-10.04.11.060 | Кронштейн |
Загрузка ...
|
|
| 14 | РСМ-10.04.13.006 | Шайба |
Загрузка ...
|
|
| 15 | 2х16.019 | Шплинт |
Загрузка ...
|
|
| 16 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 17 | РСМ-10Б.04.34.605 | Удлинитель |
Загрузка ...
|
|
| 18 | РСМ-10Б.04.35.606 | Ось |
Загрузка ...
|
|
| 19 | РСМ-10Б.04.35.080 | Рычаг |
Загрузка ...
|
|
| 20 | 6.03.019 | Шайба |
Загрузка ...
|
|
| 21 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | РСМ-10Б.04.35.050 | Кронштейн |
Загрузка ...
|
|
| 23 | М10-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 25 | РСМ-10Б.04.35.607 | Втулка |
Загрузка ...
|
|
| 26 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | РСМ-10Б.04.35.407 | Рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
